Name: BALLUFF BLG0002 světelná mřížka, BLG0002, spínání za tmy, 20.0 - 28.0 V, 1 ks
Brand: BALLUFF
SKU: 3417222
Availability: BackOrder

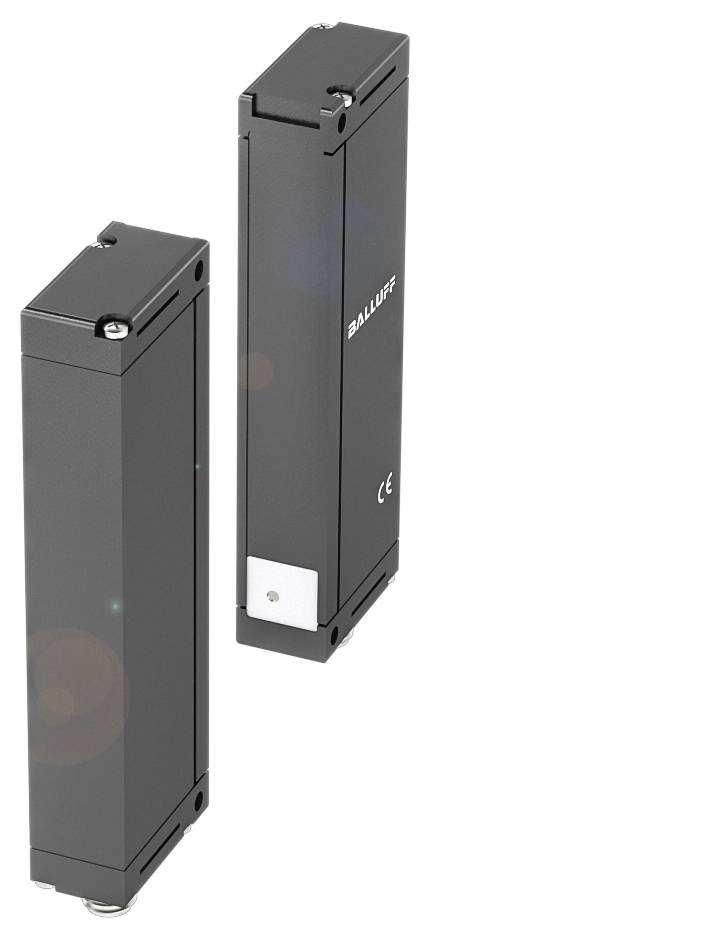

Dva černé, obdélníkové elektronické senzory s logem společnosti, zobrazené na bílém pozadí, stojící vedle sebe.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

světelná mřížka

Funkce

spínání za tmy

Provozní napětí max.

28.0 V

Připojení

M12

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (23 772,73 Kč / kus)

26 657,02 Kč

-11 %

23 772,73 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Světelná mřížka Balluff BLG0002

Rozměry: 22 x 150.1 x 43.2 mm
Řada 1-010
Rozhraní: Analogové, napětí 0…10 V.
PNP spínací kontakt (NO)
Funkční princip: Světelná mřížka
Aktivní délka AL 1: 100 mm

Technické parametry

Hlavní vlastnosti:Rozměry: 22 x 150.1 x 43.2 mm
Aktivní plocha, materiál: PMMA
Aktivní délka AL 1: 100 mm
Připojení: Konektor, zástrčka M12x1
Řada 1-010
Provozní napětí UB: 20... 28 VDC
Funkční princip: Světelná mřížka
Princip funkce optického: Jednocestná optická závora
Materiál pouzdra: Hliník, eloxovaný
Nejmenší část typ. 7.0 při t 0.5 x Sn, R0 = 2.1 m.
Druh světla: infračervené
Dosah: 0... 2.1 m
Rozhraní: Analogové, napětí 0…10 V.
PNP spínací kontakt (NO)
Směrová charakteristika: Rozptýlená
Doplňkové vlastnosti:
Funkční princip: Světelná mřížka
Rozměry: 22 x 150.1 x 43.2 mm
Upevnění: Šroub M4
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Provozní napětí UB: 20... 28 VDC
Kategorie použití: DC-13
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 250 Hz
Připojení: Konektor, zástrčka M12x1
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Jmenovitá spínací vzdálenost SN: 2.1 m.
MTTF (40 °C): 75 a)
Aktivní plocha, materiál: PMMA
Materiál pouzdra: Hliník, eloxovaný
Dosah: 0... 2.1 m
Ochrana povrchu: Eloxovaná
Řada 1-010
Tvar: Quader |připojení 90°
Zobrazení: Funkce výstupu - LED žlutá |LED zelená: Provozní napětí |chyby - LED zelená, staré. |stabilita - LED zelená
Výtah vypnutí max. 2 ms
Zapínací kladkostroj ton max. 2 ms
Funkce vstupu: Synchronizace (vysílač)
Rozlišení: ≤ 7.0 mm
Konektor 2: M12x1
Aktivní délka AL 1: 100 mm

Druh obalu: Piece

Kategorie produktu: světelná mřížka

Typ: BLG0002

Funkce: spínání za tmy

Provozní napětí: 24

Min. provozní napětí: 20.0 V

Provozní napětí max.: 28.0 V

Provozní napětí: 20.0 - 28.0 V

Typ kontaktu: 1 spínací kontakt

Výstupy: PNP

Spínací frekvence: 250 Hz

Připojení: M12

Materiál pouzdra: hliník

Vlastnosti materiálu: eloxovaný

Typ vysílače: infračervená LED dioda

: 2.1 m

: IP65

Min. teplota: 0 °C

Max. teplota: 55 °C

Délka: 43.20 mm

Šířka: 22.00 mm

V: 150.10 mm

Rozm.: (d x š x v) 43.20 x 22.00 x 150.10 mm

Obsah: 1 ks

Nejmenší detekovatelný objekt (průměr): 7.0 mm

Jmenovité napětí: 28.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417222 BALLUFF BLG0002 světelná mřížka, BLG0002, spínání za tmy, 20.0 - 28.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417222 BALLUFF BLG0002 světelná mřížka, BLG0002, spínání za tmy, 20.0 - 28.0 V, 1 ks

Popis

Naše světelná mřížka je ideální pro ideal zjišťování velkých oblastí, k počítání částí, k zaznamenání výšek stohů (např. papíru) nebo k měření výšky palet. Proto jsou zvažovány klasické jednocestné světelné závory, které se obvykle jen ojedinmně dotazují. Světelné mříže od Balluff mají spínací výstup - např. k počítání - a analogový výstup pro měření. Konstrukční řada=1-010, rozměry=22 x 150.1 x 43.2 mm, aktivní délka AL 1=100 mm, rozhraní=analogové, napětí 0.10 v PNP spínací kontakt (NO), princip funkce=světelné mříže, princip funkce: Optický = jednocestná světelná závora, směrová charakteristika=disgent, typ světla=infračervený, dosah = 0...2.1 m, nejmenší část typ.=7.0 při t 0.5 x Sn, R0 = 2.1 m, připojení = konektor, zástrčka M12x1, materiál krytu = hliník, aktivní plocha, materiál = PMMA, provozní napětí UB=20... 28 VDC, schválení/shoda=CEEWEEE

Tento text byl přeložen strojově.
