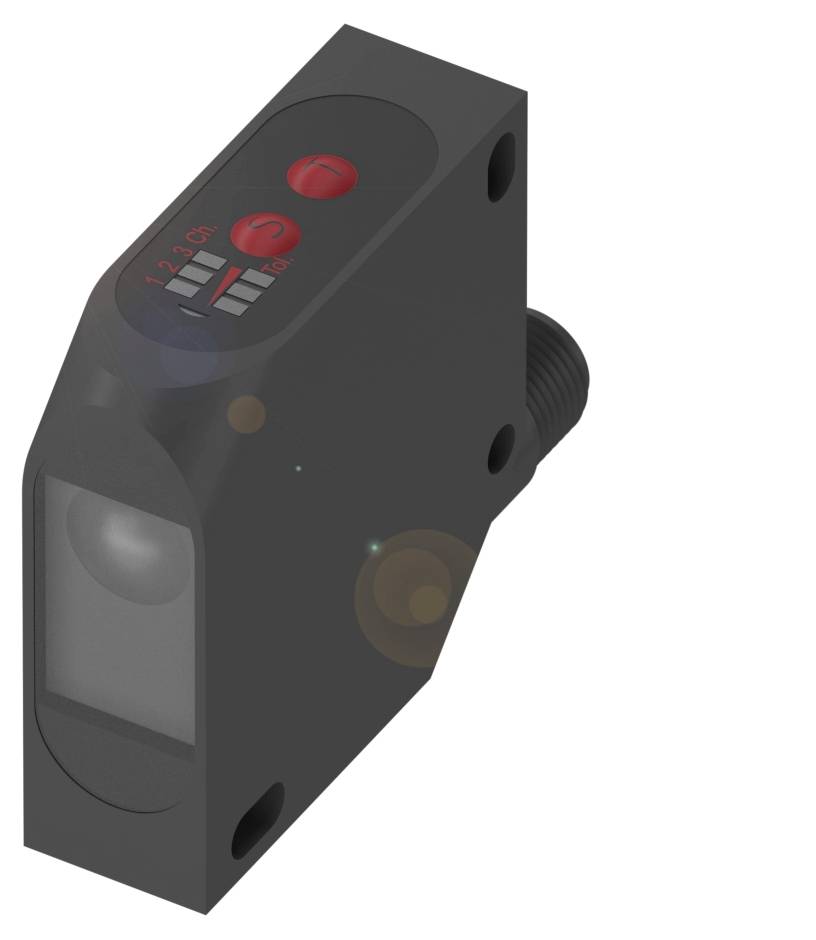

Ilustrační obrázek
Ilustrační obrázek
BALLUFF BFS0003 BFS0003 barevný senzor 1 ks 24 3 spínací kontakty (d x š x v) 50.00 x 17.00 x 50.00 mm Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
barevný senzor
Min. provozní napětí
12.0 V
Provozní napětí max.
28.0 V
Typ
BFS0003
Datasheety: (PDF)
Počet
Celková cena (22 574,38 Kč / kus)
22 574,38 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
BFS0003 baluff z plastu (ABS)
- Rozměry: 17 x 50 x 50 mm
- Řada: 26K
- Rozhraní: 3x PNP spínací kontakt (NO)
- Funkce vstupu: Zapnutí/vypnutí emitoru
- Zámek kláves ZAP/VYP
- Naučte se barva (spínací bod)
- Princip funkce: Barevný senzor
Technické parametry
- Hlavní vlastnosti:Rozměry: 17 x 50 x 50 mm
- Aktivní plocha, materiál: PMMA
- Připojení: Konektor, zástrčka M12x1, 8-pólová
- Řada: 26K
- Provozní napětí UB: 12... 28 VDC
- Funkce vstupu: Zapnutí/vypnutí emitoru
- Zámek kláves ZAP/VYP
- Naučte se barva (spínací bod)
- Princip funkce: Barevný senzor
- Princip funkce: Optický: Optický světelný snímač, Fix-fokus
- Materiál krytu: ABS
- Druh světla: Bílé světlo
- Rozměry: 1 x 5 mm při 22 mm
- Dosah: 18... 22 mm
- Rozhraní: 3x PNP spínací kontakt (NO)
- Směrová charakteristika
- Doplňkové vlastnosti:
- Princip funkce: Barevný senzor
- Rozměry: 17 x 50 x 50 mm
- Upevnění: Šroub M4
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 300 ms
- Provozní napětí UB: 12... 28 VDC
- Kategorie použití: DC-13
- Zbytkové vlnění max. (% UE): 10 %
- Spínací frekvence: 500 Hz
- Stupeň krytí: II
- Připojení: Konektor, zástrčka M12x1, 8- |
- Ochrana proti zkratu: Ano
- MTTF (40 °C): 7 a)
- Aktivní plocha, materiál: PMMA
- Materiál krytu: ABS
- Dosah: 18... 22 mm
- Možnost nastavení: Provozní režim Normal/ET |jednoučící režim Barva/barevná skan |Barva (spínací bod) |Bailkanal Bailk (výstup) |Bailk toleranci barev funkce zapnutí/vypnutí |tovární nastavení (reset)
- Řada: 26K
- Tvar: Quader |připojení otočná
- Zobrazení: Funkce výstupu - LED žlutá (3x) |pohotovostní režim - LED zelené |tolerance: Červená LED (3x)
- Nastavení: Tlačítko (2x)
- Výtah vypnutí max. 1.0 ms
- Zapínací kladkostroj ton max. 1.0 ms
- Proud naprázdno IO max. Při UE: 40 mA
- Případ napětí UD max. U IE: 2.4 V.
- Funkce vstupu: Zapnutí/vypnutí emitoru pomocí |tlačítkového zámku zap/vyp |učení barevně (spínací bod)
- Ochrana proti přepólování, rozsah měření: Ano
- Tolerance snímání: ±2 mm při 22 mm, tolerance |3
- Druh obalu
Piece
- Kategorie produktu
barevný senzor
- Typ
BFS0003
- Obsah
1 ks
- Provozní napětí
24
- Min. provozní napětí
12.0 V
- Provozní napětí max.
28.0 V
- Provozní napětí
12.0 - 28.0 V
- Typ kontaktu
3 spínací kontakty
IP67
- Min. teplota
-10 °C
- Max. teplota
55 °C
- Délka
50.00 mm
- Šířka
17.00 mm
- V
50.00 mm
- Rozm.
(d x š x v) 50.00 x 17.00 x 50.00 mm
- Jmenovité napětí
28.0 V
- Hloubka
50 m
- Materiál pouzdra
ABS
- Funkce
pevně zaostřený objektiv
- Výstupy
PNP
- Typ vysílače
bílá LED dioda
22 m
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416240 BALLUFF BFS0003 BFS0003 barevný senzor 1 ks 24 3 spínací kontakty (d x š x v) 50.00 x 17.00 x 50.00 mm Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416240 BALLUFF BFS0003 BFS0003 barevný senzor 1 ks 24 3 spínací kontakty (d x š x v) 50.00 x 17.00 x 50.00 mm Piece
Popis
Díky univerzálním barevným senzory značky Balluff můžete zjednodušit a urychlit vaše automatizované procesy. Například při rozpoznávání barevných odstínů pro textil, lakovaných plechů a při barevné značení na obalech nebo etiketách. Naše barevné senzory selektivně vybíjejí součástky a zajišťují tak trvale vysokou kvalitu výrobku. Tím přispívají ke spolehlivému průběhu výroby. Konstrukční řada=26K, rozměry=17 x 50 x 50 mm, rozhraní=3x PNP spínací kontakt (NO), vstupní funkce=emitor zap/vyp zámek klávesnice zap/vyp, zap./vyp. Barva (spínací bod), princip funkce = optický = světelný snímač, fixní ostření, směrová charakteristika=zaostřování, typ světla = bílé světlo, velikost osvětlení = 1 x 5 mm při 22 mm, dosah = 18...22 mm, připojení = konektor, zástrčka M12x1, 8 pólů, materiál pouzdra = ABS, aktivní plocha, materiál = PMMA, provozní napětí UB=12... 28 VDC, schválení/shoda = CEcULUSEACWEEE
