B + B Thermo-Technik Vyhodnocovací modul vlhkostních senzorů 1 ks SHS-MOD-LC Měřicí rozsah: 0 - 100 % rF (d x š x v) 73 | Conrad Electronic | Conrad CZ

Zelená elektronická deska plošných spojů s různými elektronickými komponenty a připojovacími body, uspořádaná vertikálně.

Zelená elektronická deska plošných spojů s různými elektronickými komponenty a připojovacími body, uspořádaná vertikálně.

Ilustrační obrázek

Kategorie produktu

Vyhodnocovací modul vlhkostních senzorů

Připojení

šroubové svorky

Provozní napětí max.

28 V/DC

20 V/AC

měřicí rozsah

100 % rF

Typ

SHS-MOD-LC

Datasheety: (PDF)

B + B Thermo-Technik

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Ks

Celková cena (1 409,09 Kč / kus)

1 409,09 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Modul s čidlem orosení

Rozpozná vyšší vlhkost
LED dioda signalizuje "sucho"

Dodatečné informace:

Technické parametry

Spínací bod: (±4 %) 94 % rF

Kategorie produktu: Vyhodnocovací modul vlhkostních senzorů

Typ: SHS-MOD-LC

Připojení: šroubové svorky

Min. provozní napětí: 20 V/DC
24 V/AC

Provozní napětí max.: 28 V/DC
20 V/AC

Provozní napětí: 20, 24 - 28, 20 V/DC, V/AC

Spínací napětí (max.): 36 V/DC

Spínací proud (max.): 24 mA

Min. měřicí rozsah: 0 % rF

měřicí rozsah: 100 % rF

Měřicí rozsah: 0 - 100 % rF

Reakční doba: 120 s

Min. teplota: 0 °C

Max. teplota: +60 °C

Obsah: 1 ks

Délka: 73 mm

Šířka: 15 mm

V: 15 mm

Rozm.: (d x š x v) 73 x 15 x 15 mm

Splňuje RoHS: ano

Doba odezvy: 120 s

Spínací hodnoty: 24 mA/(polovodičové relé) 36 V

Připojení: svorka 4pólová 1 mm², RM 3,5 mm

Provozní teplota: 0 až +60 °C

Provozní napětí: 24 V/AC ±20 % nebo 20 - 28 V/DC

Ke stažení

List technických údajů

List technických údajů 187647 B + B Thermo-Technik Vyhodnocovací modul vlhkostních senzorů 1 ks SHS-MOD-LC Měřicí rozsah: 0 - 100 % rF (d x š x v) 73

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 187647 B + B Thermo-Technik Vyhodnocovací modul vlhkostních senzorů 1 ks SHS-MOD-LC Měřicí rozsah: 0 - 100 % rF (d x š x v) 73

Popis

SMD modul jako univerzální vyhodnocovací elektronika pro detekci kondenzace. Pokud naměřené hodnoty povrchové vlhkosti přesáhnou stanovenou mezní hodnotu (cca 94 % RV), otevře se bezpotenciálový kontakt relé. Signál může posloužit například k zapnutí vysoušeče anebo topení. Pro senzory orosení typu SHS-A. Modul má 3pólovou zdířkovou lištu pro připojení senzoru a 4pólovou svorku pro provozní napětí a relé výstup. Oblast použití: chladící zařízení, systémy hlídání výskytu plísně, sanitární místnosti, detektory vlhkosti staveb atd.

Doplňující informace

Je dodáván bez senzoru, prosím objednejte zvlášť.

Popis

SMD modul jako univerzální vyhodnocovací elektronika pro detekci kondenzace. Pokud naměřené hodnoty povrchové vlhkosti přesáhnou stanovenou mezní hodnotu (cca 94 % RV), otevře se bezpotenciálový kontakt relé. Signál může posloužit například k zapnutí vysoušeče anebo topení. Pro senzory orosení typu SHS-A. Modul má 3pólovou zdířkovou lištu pro připojení senzoru a 4pólovou svorku pro provozní napětí a relé výstup. Oblast použití: chladící zařízení, systémy hlídání výskytu plísně, sanitární místnosti, detektory vlhkosti staveb atd.

Doplňující informace

Je dodáván bez senzoru, prosím objednejte zvlášť.

Produkty nejčastěji kupované s aktuálně prohlíženým

(^*Všechny ceny jsou bez DPH.)

Tento produkt

B + B Thermo-Technik Vyhodnocovací modul vlhkostních senzorů 1 ks SHS-MOD-LC Měřicí rozsah: 0 - 100 % rF (d x š x v) 73

B + B Thermo-Technik Vyhodnocovací modul vlhkostních senzorů 1 ks SHS-MOD-LC Měřicí rozsah: 0 - 100 % rF (d x š x v) 73

Conrad Electronic

1 409,09 Kč^*

Camdenboss CBRS CBRS01VGY-CON univerzální pouzdro 86 x 86 x 25.5 ABS šedá 1 ks

Camdenboss CBRS CBRS01VGY-CON univerzální pouzdro 86 x 86 x 25.5 ABS šedá 1 ks

Conrad Electronic

107,43 Kč^*

Phoenix Contact MC zásuvkový konektor na kabel 4, rozteč 3.50 mm, 1840382, 1 ks

Phoenix Contact MC zásuvkový konektor na kabel 4, rozteč 3.50 mm, 1840382, 1 ks

Conrad Electronic

80,98 Kč^*

Celková cena:

1 597,50 Kč^*

Produkty nejčastěji kupované s aktuálně prohlíženým

(^*Všechny ceny jsou bez DPH.)

Tento produkt

B + B Thermo-Technik Vyhodnocovací modul vlhkostních senzorů 1 ks SHS-MOD-LC Měřicí rozsah: 0 - 100 % rF (d x š x v) 73

B + B Thermo-Technik Vyhodnocovací modul vlhkostních senzorů 1 ks SHS-MOD-LC Měřicí rozsah: 0 - 100 % rF (d x š x v) 73

Conrad Electronic

1 409,09 Kč^*

Camdenboss CBRS CBRS01VGY-CON univerzální pouzdro 86 x 86 x 25.5 ABS šedá 1 ks

Camdenboss CBRS CBRS01VGY-CON univerzální pouzdro 86 x 86 x 25.5 ABS šedá 1 ks

Conrad Electronic

107,43 Kč^*

Phoenix Contact MC zásuvkový konektor na kabel 4, rozteč 3.50 mm, 1840382, 1 ks

Phoenix Contact MC zásuvkový konektor na kabel 4, rozteč 3.50 mm, 1840382, 1 ks

Conrad Electronic

80,98 Kč^*

Celková cena:

1 597,50 Kč^*

Doplňky

(^*Všechny ceny jsou bez DPH.)

K použití tohoto produktu je zapotřebí toto příslušenství.

Phoenix Contact MC zásuvkový konektor na kabel 4, rozteč 3.50 mm, 1840382, 1 ks

Phoenix Contact MC zásuvkový konektor na kabel 4, rozteč 3.50 mm, 1840382, 1 ks

Conrad Electronic

80,98 Kč^*

Další zajímavé produkty

(^*Všechny ceny jsou bez DPH.)

B + B Thermo-Technik detektor deště 1 ks REGME24V (d x š x v) 85 x 85 x 60 mm

B + B Thermo-Technik detektor deště 1 ks REGME24V (d x š x v) 85 x 85 x 60 mm

Conrad Electronic

1 619,01 Kč^*

TRU COMPONENTS HMZ-333A1 modul senzoru vlhkosti 1 ks Měřicí rozsah: 20 - 90 % rF (d x š x v) 31 x 18 x 9.7 mm

TRU COMPONENTS HMZ-333A1 modul senzoru vlhkosti 1 ks Měřicí rozsah: 20 - 90 % rF (d x š x v) 31 x 18 x 9.7 mm

Conrad Electronic

235,54 Kč^*

B + B Thermo-Technik regulátor vlhkosti 1 ks TW2001-A Měřicí rozsah: 10 - 80 % rF (d x š x v) 85 x 38 x 25 mm

B + B Thermo-Technik regulátor vlhkosti 1 ks TW2001-A Měřicí rozsah: 10 - 80 % rF (d x š x v) 85 x 38 x 25 mm

Conrad Electronic

384,30 Kč^*

B + B Thermo-Technik detektor deště 1 ks REGME-12V (d x š x v) 85 x 85 x 60 mm

B + B Thermo-Technik detektor deště 1 ks REGME-12V (d x š x v) 85 x 85 x 60 mm

Conrad Electronic

1 577,69 Kč^*

B + B Thermo-Technik senzor netěsnosti 1 ks LEME-24V Měřicí rozsah: 0 - 15 mm (š x v x h) 82 x 130 x 60 mm

B + B Thermo-Technik senzor netěsnosti 1 ks LEME-24V Měřicí rozsah: 0 - 15 mm (š x v x h) 82 x 130 x 60 mm

Conrad Electronic

1 536,36 Kč^*

Iduino modul senzoru vlhkosti 1 ks SE045

Iduino modul senzoru vlhkosti 1 ks SE045

Conrad Electronic

20,65 Kč^*

B + B Thermo-Technik nástěnný držák 1 ks REGME-WAHA

B + B Thermo-Technik nástěnný držák 1 ks REGME-WAHA

Conrad Electronic

362,81 Kč^*

B + B Thermo-Technik Kryt na senzory 1 ks H192 0007 (Ø x v) 12 mm x 115 mm

B + B Thermo-Technik Kryt na senzory 1 ks H192 0007 (Ø x v) 12 mm x 115 mm

Conrad Electronic

181,81 Kč^*

B + B Thermo-Technik Modul senzoru vlhkosti a teplotního senzoru 1 ks FF-GLT-20MAINT1 Měřicí rozsah: 0, -30 - 100, +70 %

B + B Thermo-Technik Modul senzoru vlhkosti a teplotního senzoru 1 ks FF-GLT-20MAINT1 Měřicí rozsah: 0, -30 - 100, +70 %

Conrad Electronic

3 731,40 Kč^*

Sensirion teplotní senzor 1 ks SHT31-DIS-B2.5kS

Sensirion teplotní senzor 1 ks SHT31-DIS-B2.5kS

Conrad Electronic

59,50 Kč^*

B + B Thermo-Technik senzor vlhkosti 1 ks EFS-10 Měřicí rozsah: 20 - 90 % rF (š x v) 5 mm x 10 mm

B + B Thermo-Technik senzor vlhkosti 1 ks EFS-10 Měřicí rozsah: 20 - 90 % rF (š x v) 5 mm x 10 mm

Conrad Electronic

235,54 Kč^*

B + B Thermo-Technik čidlo vlhkosti 1 ks HYTEMOD-I2C Měřicí rozsah: 0 - 100 % rF (Ø x d) 12 mm x 70 mm

B + B Thermo-Technik čidlo vlhkosti 1 ks HYTEMOD-I2C Měřicí rozsah: 0 - 100 % rF (Ø x d) 12 mm x 70 mm

Conrad Electronic

2 045,45 Kč^*

B + B Thermo-Technik Kryt na senzory 1 ks GEH-HYANA (Ø x d) 17 mm x 210 mm

B + B Thermo-Technik Kryt na senzory 1 ks GEH-HYANA (Ø x d) 17 mm x 210 mm

Conrad Electronic

577,69 Kč^*

B + B Thermo-Technik Modul senzoru vlhkosti a teplotního senzoru 1 ks FF-GLT-10V-INT1 Měřicí rozsah: 0, -30 - 100, +70 %

B + B Thermo-Technik Modul senzoru vlhkosti a teplotního senzoru 1 ks FF-GLT-10V-INT1 Měřicí rozsah: 0, -30 - 100, +70 %

Conrad Electronic

3 516,53 Kč^*

B + B Thermo-Technik senzor netěsnosti 1 ks LEME-12V Měřicí rozsah: 0 - 15 mm (š x v x h) 82 x 130 x 60 mm

B + B Thermo-Technik senzor netěsnosti 1 ks LEME-12V Měřicí rozsah: 0 - 15 mm (š x v x h) 82 x 130 x 60 mm

Conrad Electronic

1 962,81 Kč^*

B + B Thermo-Technik Systém měření vlhkosti 1 ks FF-GLT-10V-TE0 Měřicí rozsah: 0 - 100 % rF (d x š x v) 71 x 71 x 27 mm

B + B Thermo-Technik Systém měření vlhkosti 1 ks FF-GLT-10V-TE0 Měřicí rozsah: 0 - 100 % rF (d x š x v) 71 x 71 x 27 mm

Conrad Electronic

2 004,13 Kč^*

-34%

Tesla senzor vlhkosti 1 ks BI2H Měřicí rozsah: 20 - 90 % rF (d x š x v) 8.8 x 5.6 x 0.6 mm bez pouzdra

Tesla senzor vlhkosti 1 ks BI2H Měřicí rozsah: 20 - 90 % rF (d x š x v) 8.8 x 5.6 x 0.6 mm bez pouzdra

Conrad Electronic

194,21 Kč

128,09 Kč^*

testo filtrační klobouček pro senzory 1 ks 0554 0756 (d x š x v) 120 x 70 x 15 mm

testo filtrační klobouček pro senzory 1 ks 0554 0756 (d x š x v) 120 x 70 x 15 mm

Conrad Electronic

1 541,32 Kč^*

B + B Thermo-Technik čidlo vlhkosti 1 ks FF-GLT-20MAINT0 Měřicí rozsah: 0 - 100 % rF (d x š x v) 59 x 65 x 38 mm

B + B Thermo-Technik čidlo vlhkosti 1 ks FF-GLT-20MAINT0 Měřicí rozsah: 0 - 100 % rF (d x š x v) 59 x 65 x 38 mm

Conrad Electronic

2 376,03 Kč^*

B + B Thermo-Technik regulátor vlhkosti 1 ks TW2001-B Měřicí rozsah: 10 - 80 % rF (d x š x v) 85 x 38 x 25 mm

B + B Thermo-Technik regulátor vlhkosti 1 ks TW2001-B Měřicí rozsah: 10 - 80 % rF (d x š x v) 85 x 38 x 25 mm

Conrad Electronic

384,30 Kč^*

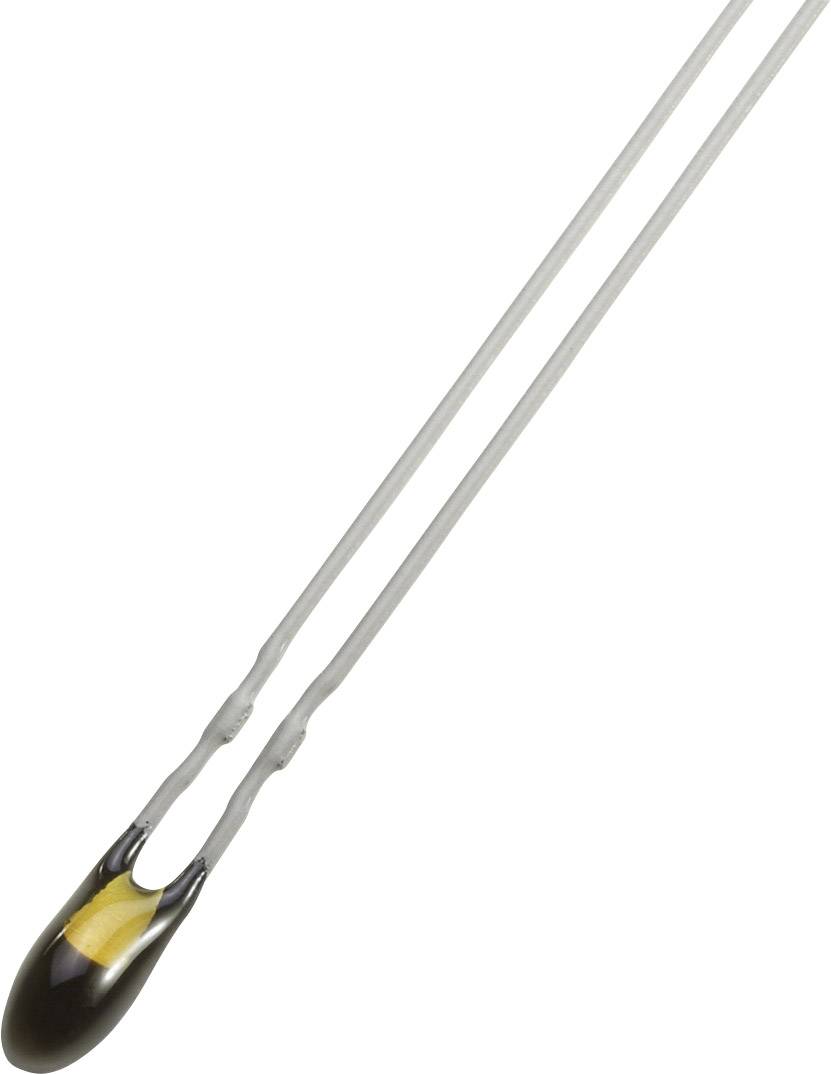

B + B Thermo-Technik TS-NTC-833 TS-NTC-833 teplotní senzor, NTC, -40 do +100 °C

B + B Thermo-Technik TS-NTC-833 TS-NTC-833 teplotní senzor, NTC, -40 do +100 °C

Conrad Electronic

152,88 Kč^*

IST Sensor Senzor vlhkosti a teplotní senzor 1 ks HYT 221 Měřicí rozsah: 0 - 100 % rF (d x š x v) 15.3 x 10.2 x 5.3 mm

IST Sensor Senzor vlhkosti a teplotní senzor 1 ks HYT 221 Měřicí rozsah: 0 - 100 % rF (d x š x v) 15.3 x 10.2 x 5.3 mm

Conrad Electronic

962,81 Kč^*

B + B Thermo-Technik PT-MOD-10V-T2 PT-MOD-10V-T2 modul měřicího transformátoru , třívodičové připojení , 0 do +160 °C

B + B Thermo-Technik PT-MOD-10V-T2 PT-MOD-10V-T2 modul měřicího transformátoru , třívodičové připojení , 0 do +160 °C

Conrad Electronic

962,81 Kč^*

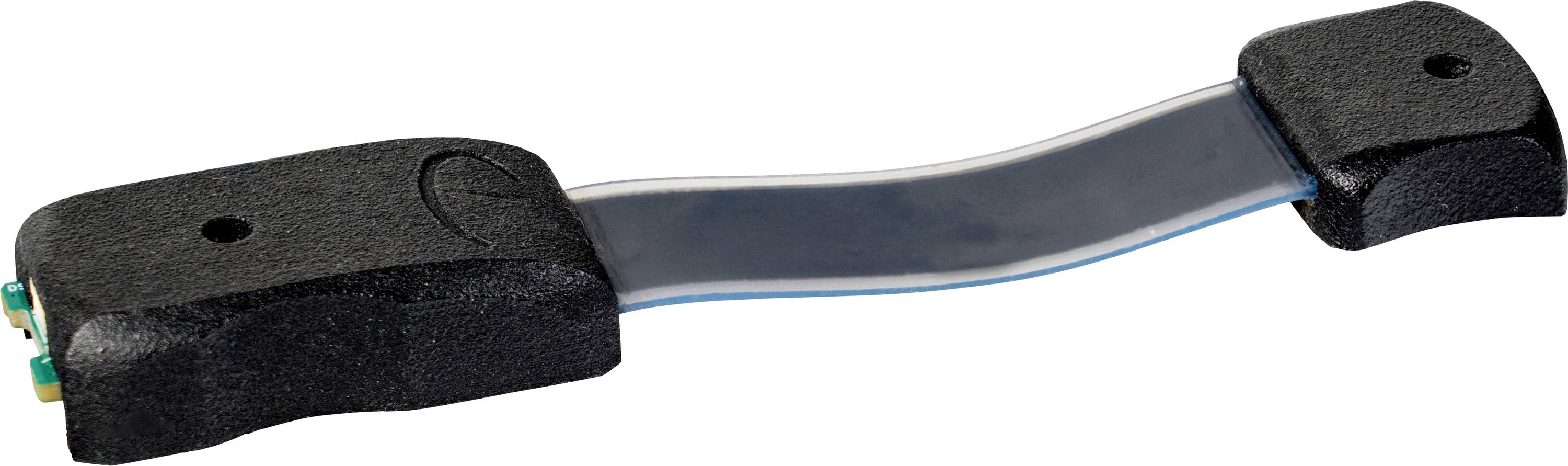

Joy-it DST-ISC/50 Dilatační čidlo 1 ks 3.3 - 5 V (d x š x v) 114.60 x 24 x 7.1 mm

Joy-it DST-ISC/50 Dilatační čidlo 1 ks 3.3 - 5 V (d x š x v) 114.60 x 24 x 7.1 mm

Conrad Electronic

3 516,53 Kč^*

B + B Thermo-Technik senzor vlhkosti 1 ks KFS140-D Měřicí rozsah: 0 - 100 % rF (d x š x v) 5 x 3.81 x 0.4 mm

B + B Thermo-Technik senzor vlhkosti 1 ks KFS140-D Měřicí rozsah: 0 - 100 % rF (d x š x v) 5 x 3.81 x 0.4 mm

Conrad Electronic

599,17 Kč^*

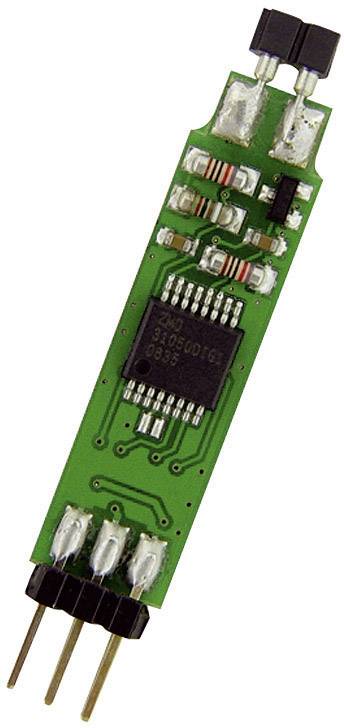

B + B Thermo-Technik THMOD-I2C-300 THMOD-I2C-300 modul teplotního senzoru, typ K , -270 do +300 °C
