Arduino A000005 deska Nano Core, Nano ATMega328

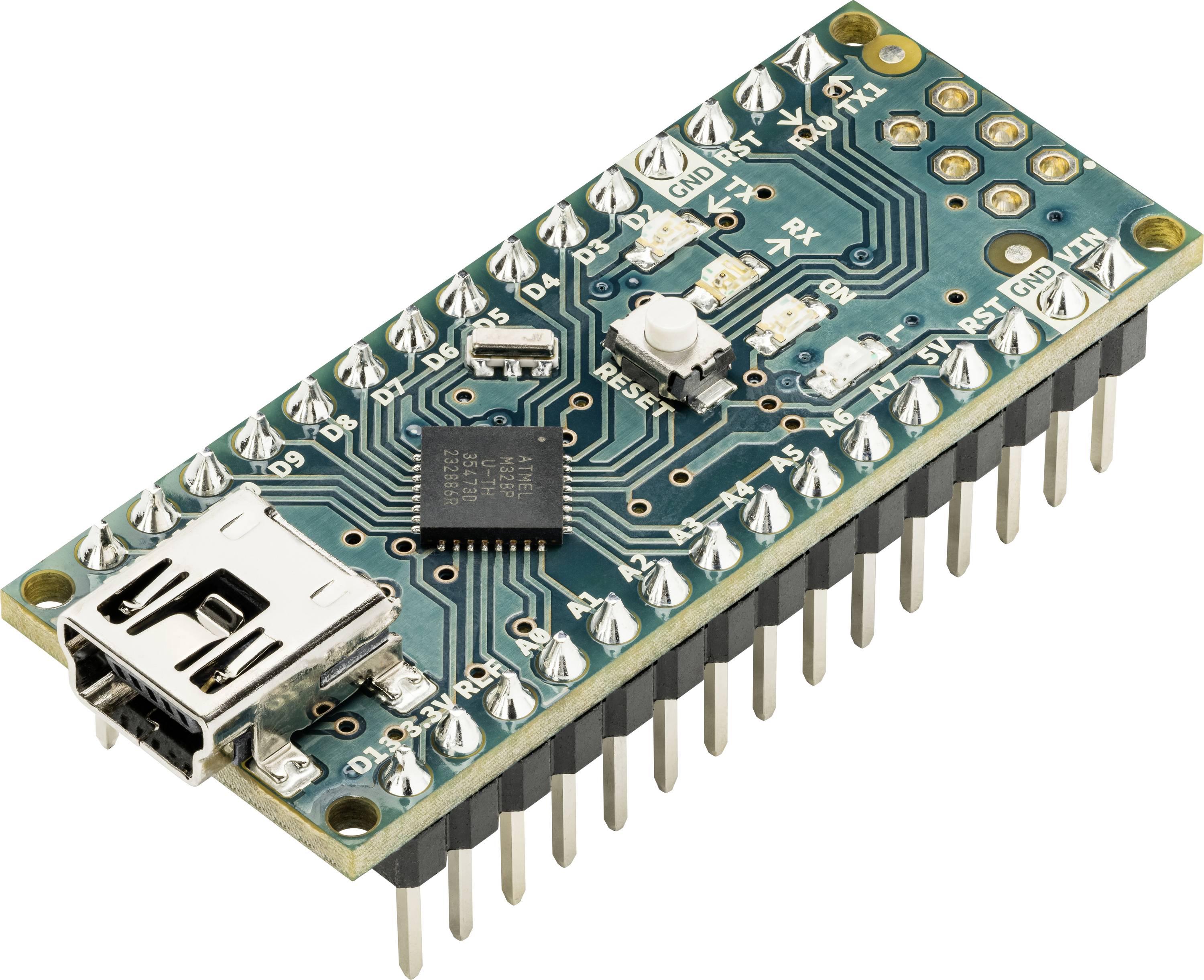

Vývojová deska mikrokontroléru s USB portem, tlačítkem reset a řadami konektorů na bílém pozadí.

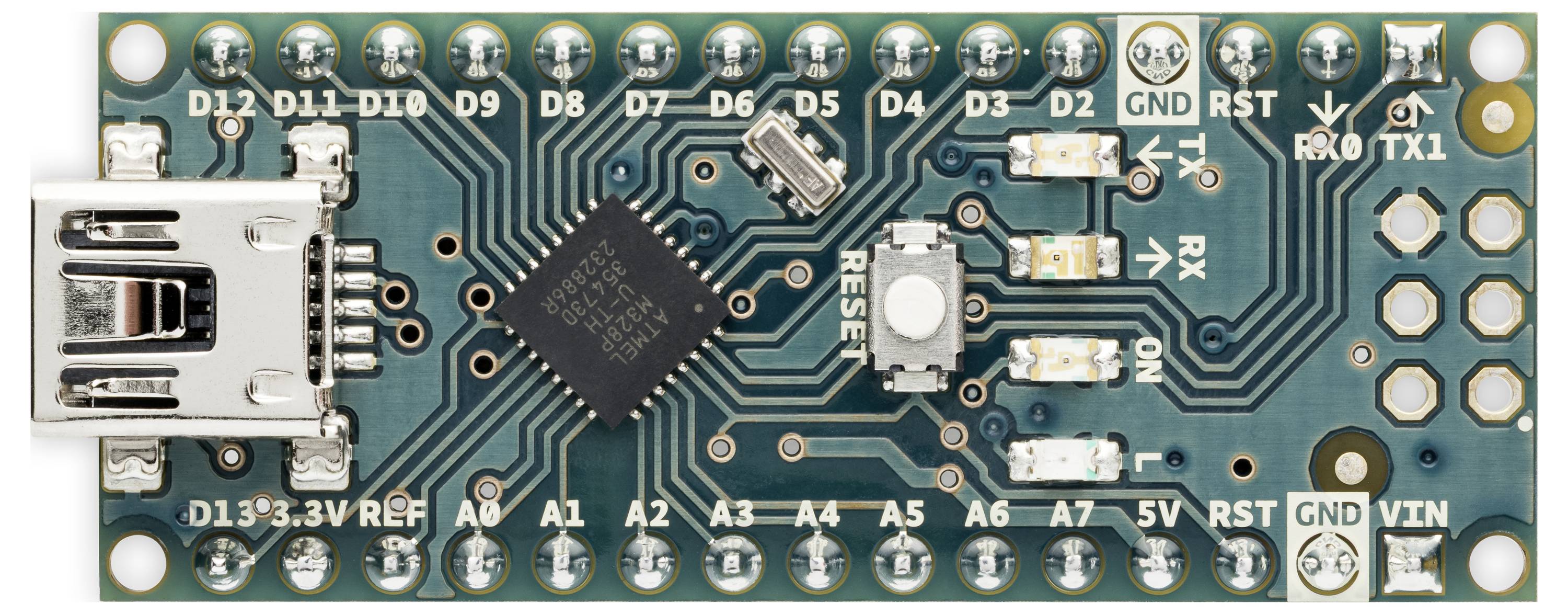

Arduino Nano-style deska mikrokontroléru s USB portem a kolíky s popisky D13, D12, D11, D10, D9, D8, D7, D6, D5, D4, D3, D2, GND, RST, RX, TX, A0-A7, 5V, VIN.

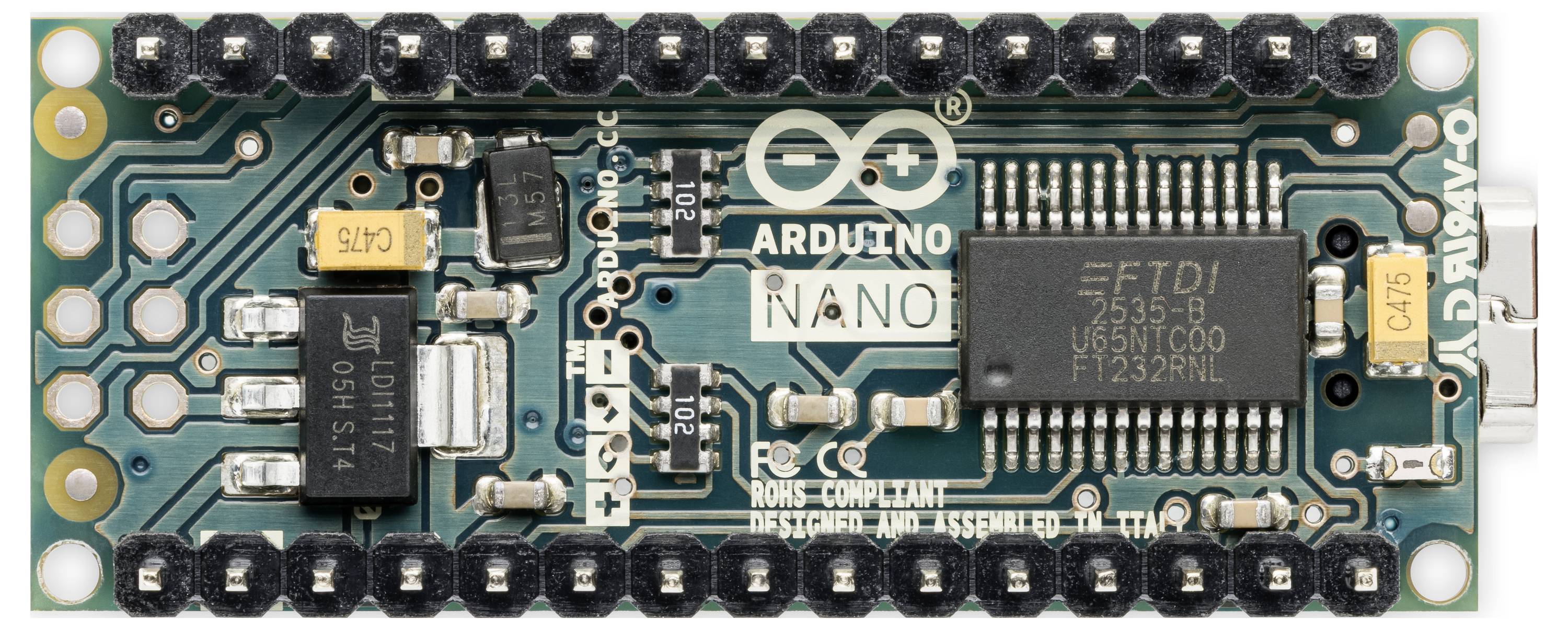

Deska mikrokontroléru Arduino Nano s konektorem USB, označená "ARDUINO NANO", zobrazena na bílém pozadí.

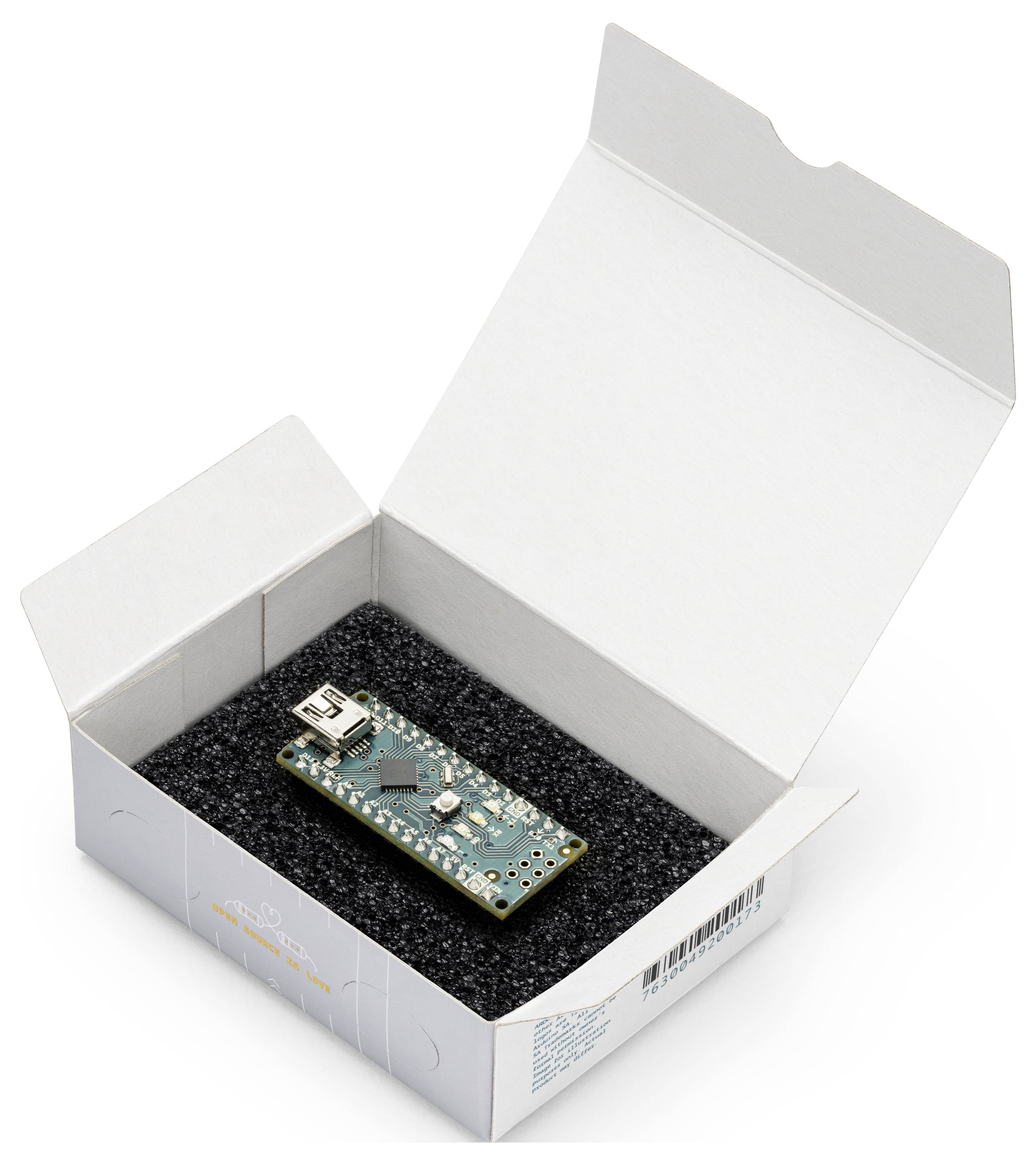

Malá deska plošného spoje spočívající ve krabici produktu vyložené pěnou s otevřeným víkem na jednoduchém pozadí.

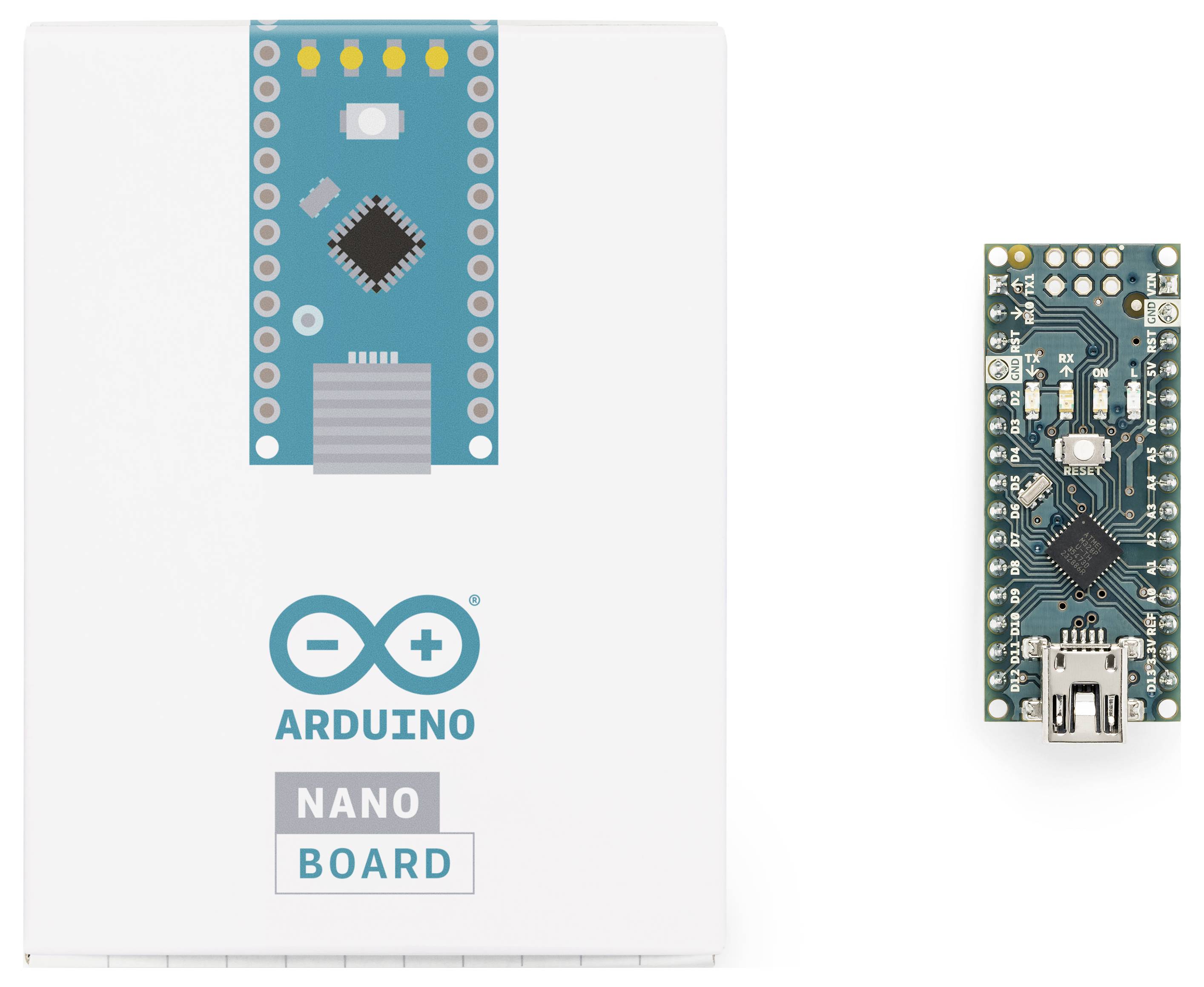

Krabice produktu Arduino Nano vedle malé modrozelené desky obvodu Arduino Nano zobrazené na bílém pozadí.

1/5

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

220 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (582,64 Kč / kus)

582,64 Kč

Bez DPH.

Nahlásit právní incident

Nano

Hlavní benefity

Vyvinuto speciálně pro práci se zásuvnými deskami
Hodí se pro téměř všechny běžné zásuvné systémy
Kompaktní konstrukce a téměř neomezené možnosti použití

Technické parametry

Mikroprocesor: ATmega328
Flash paměť: 32 kB
RAM: 2 kB
EPROM: 1 kB
Taktovací frekvence: 16 MHz
I/O piny: 14, z toho PWM: 6 / analogové: 8
Připojení: mini USB
LED: RXD, TXD, Power, pin 13
Velikost: 0,73" x 1,70" (cca 1,85 cm x 4,3 cm)
Provozní napětí: 5 V
Doporučené vstupní napětí: 7 – 12 V
Maximální vstupní napětí: 20 V
Maximální proud na I/O pin: 40 mA
Zatížitelnost 3,3V výstupu: 50 mA

Série: Core
Nano

Kategorie produktu: deska

Architektura: 8-bit

Rozhraní: mini USB
ISP
I²C
SPI™
sériový
ICSP

Série: ATMega328

Počet digitálních vstupů: 8

Počet digitálních vstupů: 6

Počet digitálních vstupů: 14

Počet digitálních vstupů: 14

Počet vstupů/výstupů: 14

EEPROM: 1 kB

Výstupní proud (max.): 50 mA

Výstupní napětí (max.): 5 V

Výstupní napětí (min.): 0 V

Provozní napětí: 5 V

Vstupní napětí (max.): 12 V

Vstupní napětí (min.): 7 V

Ke stažení

List technických údajů

List technických údajů 1172623 Arduino A000005 deska Nano Core, Nano ATMega328

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1172623 Arduino A000005 deska Nano Core, Nano ATMega328

Popis

Nano je velmi malý čip Arduino, který byl speciálně vyvinut pro práci se zásuvnými deskami. Ty jsou díky kolíkovým lištám na spodní straně a praktickým rozměrům vhodné pro všechny běžné zásuvné systémy. Díky tomu je ještě snazší zkoušet nové nápady a projekty.

I přes kompaktní konstrukci obsahuje Nano Arduino Uno stejné funkce jako Arduino Uno. Především obsahuje výkonný mikroprocesor typu ATmega328, který je již na několika Arduino deskách. Prostřednictvím mini USB zásuvky lze nejen napájet desku a zapojení, ale také nahrávat nové programy.
