Name: Anybus ABC3061 sériový převodník RS-485, RS-232, Modbus-RTU, EtherCAT , Počet vstupů/výstupů: 5, 24 V DC/AC
Brand: Anybus
SKU: 2637482
Availability: BackOrder

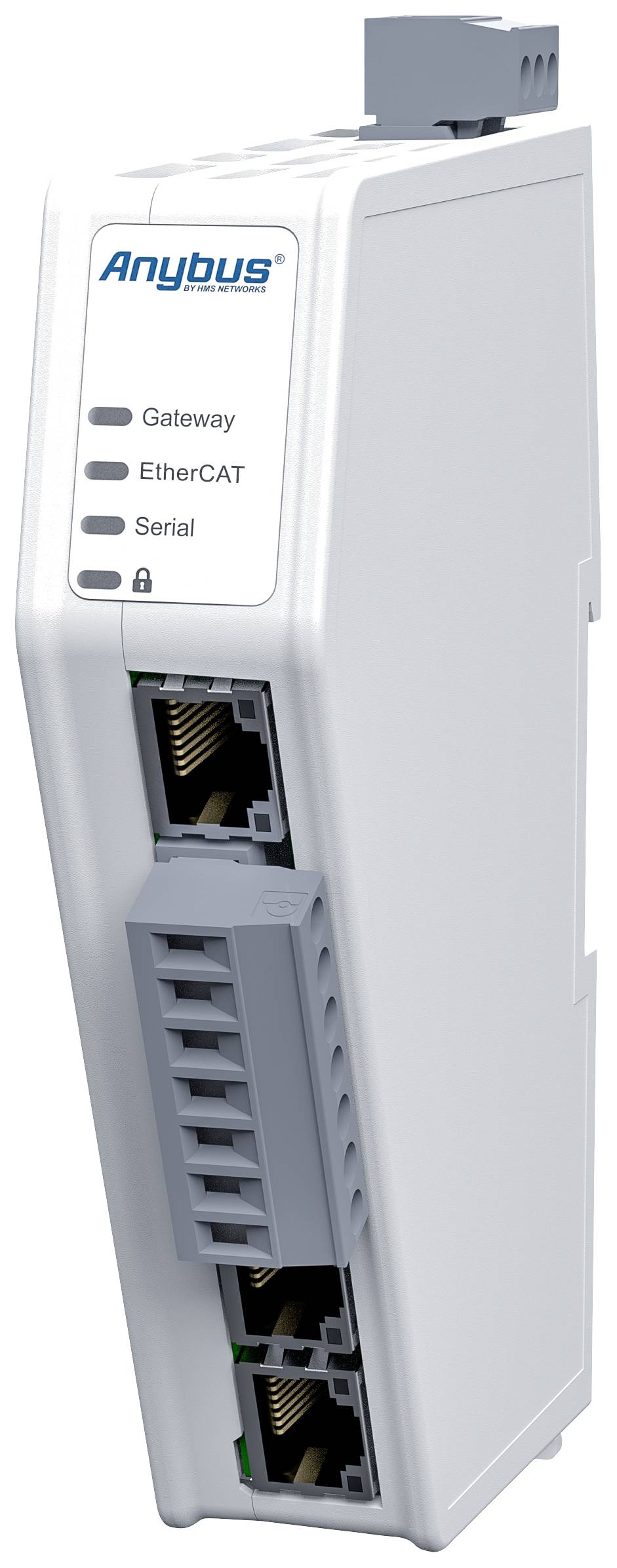

Bílé zařízení Gateway s logem 'Anybus'. Na přední straně zobrazuje kontrolky pro Gateway, EtherCAT, sériové rozhraní a LED indikátor zámku.

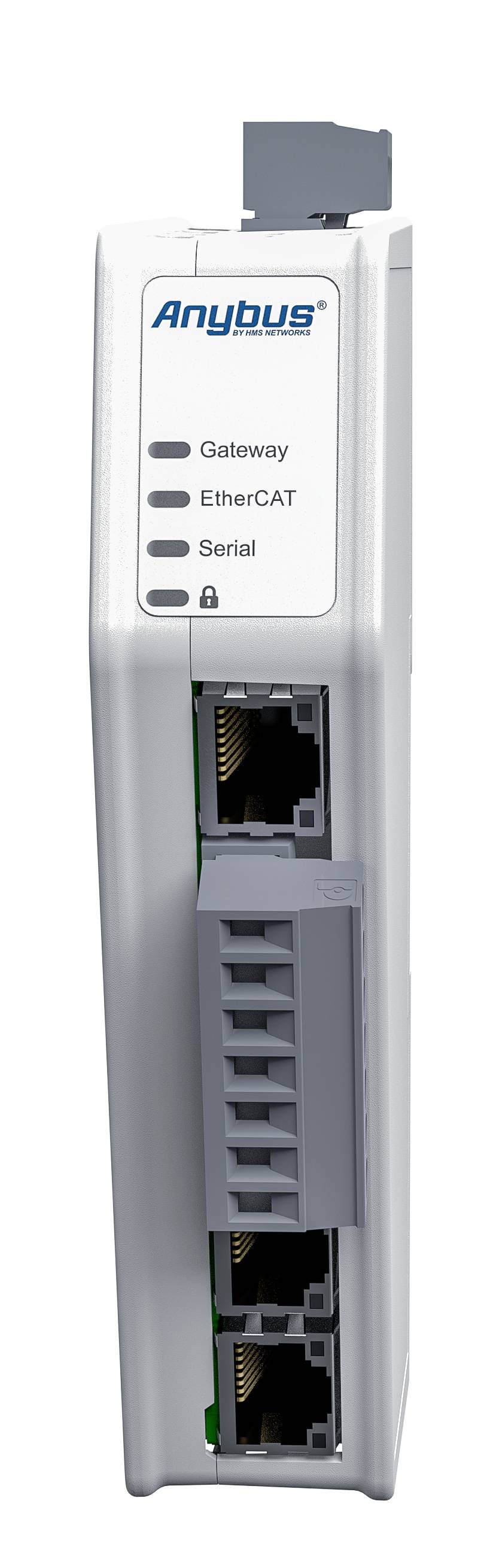

Vertikální bílé zařízení Anybus s rozhraními Ethernet a sériovou linkou, označené štítky 'Gateway', 'EtherCAT' a 'Serial'.

1/2

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (15 351,24 Kč / kus)

15 351,24 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Anybus communicator - EtherCAT

Přenos až 1.486 bajtů v obou směrechKonvertuje standardizované a patentované protokoly RS-232/485Drag & Drop konfigurační rozhraní na bázi webuPrůmyslový teplotní rozsah od -25 do +70 °C.Osvědčená technologie Anybus: Síťový procesor NP40

Technické parametry

Rozměry (D x Š x v) se sériovým portem a síťovou zástrčkou: 98 x 27 x 144 mmČistá hmotnost: 150 gTlačítka a spínače: Tlačítko Reset a bezpečnostní spínačLED: Ukazatel stavu pro Gateway a pro síť 1 a síť 2Stupeň krytí: IP20MATERIÁL POUZDRA: PC ABS, UL 94 VOMontáž: Montážní lišta (35 * 7,5/15) ŽIVOTNÍ PROSTŘEDÍProvozní teplota -25 až 70 °C.Skladovací teplota: 40 až 85 °C.Relativní vlhkost vzduchu: 0 - 95 % bez kondenzaceMontážní výška: Až 2.000 m.Spotřeba proudu: Typické hodnoty: 160 mA při 24 v, max. 400 mA při 12 V.Síťové připojení: 3-pólové šroubové připojeníOchrana: Ochrana proti přepólování a zkratuSÉRIOVÝ PORT RS232/485Přípojky: 1x RS232 / RS485Přenosová rychlost: 1200 bit/s až 128 kbit/sMax. Počet stanic: 31Izolace: Galvanické odděleníKonektor: 7-pólový konektor PhoenixMax. Počet uzlů: 31MODBUS RTUProvozní režim: MasterPodporované funkce: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23Max. Počet příkazů: 150Vstupní velikost dat: 1 024 bajtůVýstupní velikost dat: 1 024 bajtůKONEKTORY PRO ETHERNETPřipojení: 2x Ethernet Izolace: Galvanické odděleníPřenosová rychlost: Full-duplex 10/100 Mbit/sKonektor: RJ45Switch: Dual port cut through SwitchETHERCATProvozní režim: EtherCAT Slave podle IEC 61158 typ 12 (ETG.1000) Adresovací režimy: Logical, Node a polohaRežim synchronizace: Funkce Free RunVelikost vchodových dat: 1.486 bajtůVýstupní velikost dat: 1.486 bajtůRedundance sítě: Device Level Ring (DLR), založeno na BeaconMin. Doba cyklu: 100 μsFunkce: Podporuje CANopen over EtherCAT (CoE)Soubor ESI: K dispoziciCERTIFIKACE A NORMYUL: CULUSFile number E214107CE: 2014/30/EUKC: KOMUNIKACE R-R-ABJEMV: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032Životní prostředí: IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-14 NB, IEC 60068-2-30 DB, IEC 60068-2-78 CAB, IEC 60068-2-78 CABVibrace a nárazy: IEC 60068-2-27, IEC 60068-2-6Likvidace: WEEKONFIGURACEKonfigurační software: Konfigurace přes webové rozhraníKonfigurační připojení: Deizovaná 10/100 Mbit/s RJ45 přípojka pro Ethernet a další ethernetové přípojkyBEZPEČNOSTBezpečný běh (Secure boot): Zajišťuje autenticitu softwaruBezpečnostní vypínač: Fyzický spínač, který aktivuje/deaktivuje přístup k webovým konfiguračním rozhraním

Kategorie produktu: sériový převodník

Rozhraní: RS-485
RS-232
Modbus-RTU
EtherCAT

Typ: ABC3061

Provozní napětí: 24 V DC/AC

Max. provozní teplota: 70 °C

Min. provozní teplota: -25 °C

Provozní teplota: -25 do 70 °C

Počet vstupů/výstupů: 5

Rozm.: (š x v) 27 mm x 144 mm

Max. odběr proudu: 400 mA

V: 144 mm

Šířka: 27 mm

Číslo výrobce: ABC3061

Rozhraní: EtherCAT Slave podle IEC 61158 typ 12 (ETG.1000)

Příkon proudu: 160 mA

UKCA: Ano

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 2637482 Anybus ABC3061 sériový převodník RS-485, RS-232, Modbus-RTU, EtherCAT , Počet vstupů/výstupů: 5, 24 V DC/AC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2637482 Anybus ABC3061 sériový převodník RS-485, RS-232, Modbus-RTU, EtherCAT , Počet vstupů/výstupů: 5, 24 V DC/AC

Informace

Informace 2637482 Anybus ABC3061 sériový převodník RS-485, RS-232, Modbus-RTU, EtherCAT , Počet vstupů/výstupů: 5, 24 V DC/AC

Popis

S communicátorem Anybus můžete do ethernetové sítě integrovat sériová zařízení (RS-232/485). K tomu nejsou nutné žádné změny na sériovém zařízení.Převodník protokolů může přenášet velké objemy dat, díky Drag & Drop povrch webu lze jednoduše nastavit a je založen na osvědčené technologii AnyBUS. Téměř každý sériový protokol kovertujeCommunicator může téměř každý sériový protokol konvertovat, např. protokoly Master/Slave jako Modbus RTU, ale také protokoly Query/Response nebo Produce/Conume.Typické sériové aplikaceMěnič frekvence, senzory, aktory, ovládací terminály, čtečka čárových kódů, RFID čtečka nebo průmyslové váhy.Přenos až 1.486 dat bajtůTrend směřuje k tomu, že se bude přenášet stále více údajů. Proto je Anybus communicator určen pro přenos velkého množství dat. Může odesílat 1.486 bajtů do dat pro vyšší SPS a přijímat 1.486 bajtů dat od PLC, celkem lze tedy přenášet 2.972 bajtů. Díky podpoře až 150 příkazů Modbus lze bez problémů zpracovat i komplexní konfigurace s více uzly.Drag- a porop-wbottKonfigurace konvertoru protokolů je pomocí grafického webového rozhraní velmi rychlá. Nevyžaduje instalaci dodatečného softwaru. Otevřete si svůj preferovaný webový prohlížeč a pusťte se do toho.Průmyslový teplotní rozsahPrůmyslový rozsah provozních teplot od -25 do +70 °C zajišťuje, že komunikujte i za náročných podmínek.Osvědčená technologie NP40Communicator je založen na Anybus NP40 síťovém procesoru. NP40 se používá v mnoha vestavěných aplikacích po celém světě a je odvětvové referenční kritérium pro spolehlivou průmyslovou komunikaci.Bezpečnostní spínačI v případě nerozumných bezpečnostních opatření zůstává hlavním důvodem porušování bezpečnostních požadavků lidské selhání. Proto má Communicator bezpečnostní spínač, který blokuje konfiguraci a brání přístupu k konfiguračnímu rozhraní. Po dokončení konfigurace se bezpečnostní vypínač jednoduše zasune do blokovací polohy. Následně se rozsvítí LED visací zámek na communicátoru. Konfigurační připojení EthernetDíky ethernetovému portu konfigurační kabel není potřeba. Také připojení k konvertoru protokolů lze snadno vytvořit, např. pro sledování provozu sítě.Optimalizováno pro montáž na DIN lištuDíky úzkému tvaru, dopředu směřujícím síťovým konektorům a šroubům sériového připojení kabelů je možné communicator rychle a jednoduše nainstalovat a připojit.DiagnostikaPokud otevřete Communicator webovou rozhraní, ihned vidíte stav připojení k širší průmyslové síti a sériovému připojení. Můžete také sledovat stav jednotlivých sériových uzlů. Pro účely analýzy se sériová strana i události zaprotokolují.PodporaNěkdy se setkáte s problémem, ve kterém potřebujete pomoc. Proto jsme do uživatelského rozhraní vložili support stránku s kontaktními informacemi. Pro zjednodušení odstraňování poruch je k dispozici spínací plocha.
