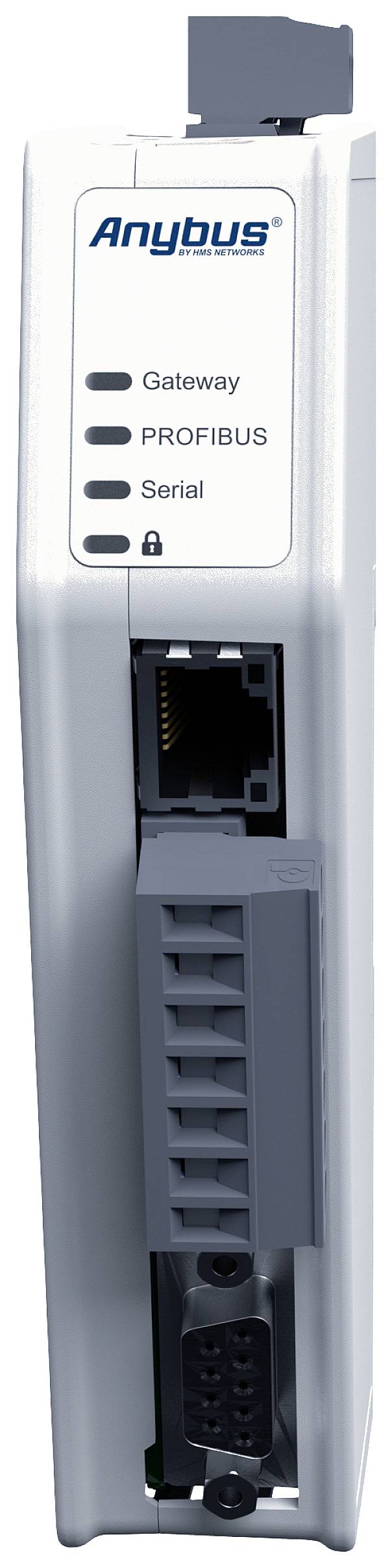

Anybus ABC-SERM-PDPS sériový převodník Profibus , RS-485, RS-232
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (15 351,24 Kč / kus)
15 351,24 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Komunitátor Anybus Profibus
- FUNKCE A VÝHODY
- Přenos až 244 bajtů v obou směrech
- Konvertuje standardizované a patentované protokoly RS-232/485
- Drag & Drop konfigurační rozhraní na bázi webu
- Průmyslový teplotní rozsah od -25 do +70 °C.
- Osvědčená technologie Anybus: Síťový procesor NP40
- Bezpečnostní čip, bezpečnostní spínač a bezpečné vysouvání (Secure Boot)
Technické parametry
- Hmotnost: 150 g
- Tlačítka a spínače: Tlačítko Reset a bezpečnostní spínač
- LED: Ukazatel stavu pro bránu, pro nadřazenou průmyslovou síť a sériovou subsíť
- Stupeň krytí: IP20
- MATERIÁL POUZDRA: PC ABS, UL 94 VO
- Montáž na DIN lištu (35 * 7,5/15)
- Skladovací teplota: -40 až 85 °C
- Relativní vlhkost vzduchu: 0 - 95 % bez kondenzace
- Montážní výška: Až 2000 m.
- Kategorie produktu
sériový převodník
- Rozhraní
Profibus
RS-485
RS-232
- Typ
ABC-SERM-PDPS
- Max. provozní teplota
+70 °C
- Min. provozní teplota
-25 °C
- Provozní napětí
12-30 VDC
- Provozní teplota
-25 do +70 °C
- Rozm.
(š x v) 27 mm x 144 mm
- Max. odběr proudu
400 mA
- V
144 mm
- Šířka
27 mm
- Číslo výrobce
ABC3000
- Příkon proudu
160 mA
- UKCA
Ano
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 2498840 Anybus ABC-SERM-PDPS sériový převodník Profibus , RS-485, RS-232
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2498840 Anybus ABC-SERM-PDPS sériový převodník Profibus , RS-485, RS-232
Návod k obsluze a bezpečnostní pokyny 2498840 Anybus ABC-SERM-PDPS sériový převodník Profibus , RS-485, RS-232
Informace
Informace 2498840 Anybus ABC-SERM-PDPS sériový převodník Profibus , RS-485, RS-232
Prohlášení o shodě
Prohlášení o shodě 2498840 Anybus ABC-SERM-PDPS sériový převodník Profibus , RS-485, RS-232
Popis
Sériový Master - Profibus Slave
S communicátorem Anybus můžete sériová zařízení (RS-232/485) integrovat do sítě PROFIBUS. K tomu nejsou nutné žádné změny na sériovém zařízení.
Převodník protokolů může přenášet velké objemy dat, díky Drag & Drop povrch webu lze jednoduše nastavit a je založen na osvědčené technologii AnyBUS.
KONVERTUJE TÉMĚŘ KAŽDÝ SÉRIOVÝ PROTOKOL
Communicator může téměř každý sériový protokol konvertovat, např. protokoly Master/Slave jako Modbus RTU, ale také protokoly Query/Response nebo Produce/Conume.
TYPICKÉ SÉRIOVÉ APLIKACE
Měnič frekvence, senzory, aktory, ovládací terminály, čtečka čárových kódů, RFID čtečka nebo průmyslové váhy.
Přenos až 244 dat bajtů
Trend směřuje k tomu, že se bude přenášet stále více údajů. Proto je Anybus communicator určen pro přenos velkého množství dat. Může odesílat 244 bajtů do dat pro vyšší SPS a přijímat 244 bajtů dat od PLC, celkem lze tedy přenášet 488 bajtů. Díky podpoře až 150 příkazů Modbus lze bez problémů zpracovat i komplexní konfigurace s více uzly.
Drag- a porop-wbott
Konfigurace konvertoru protokolů je pomocí grafického webového rozhraní velmi rychlá. Nevyžaduje instalaci dodatečného softwaru. Otevřete si svůj preferovaný webový prohlížeč a pusťte se do toho.
Průmyslový teplotní rozsah
Průmyslový rozsah provozních teplot od -25 do +70 °C zajišťuje, že komunikujte i za náročných podmínek.
Osvědčená technologie NP40
Communicator je založen na Anybus NP40 síťovém procesoru. NP40 se používá v mnoha vestavěných aplikacích po celém světě a je odvětvové referenční kritérium pro spolehlivou průmyslovou komunikaci.
Bezpečnostní spínač
I v případě nerozumných bezpečnostních opatření zůstává hlavním důvodem porušování bezpečnostních požadavků lidské selhání. Proto má Communicator bezpečnostní spínač, který blokuje konfiguraci a brání přístupu k konfiguračnímu rozhraní. Po dokončení konfigurace se bezpečnostní vypínač jednoduše zasune do blokovací polohy. Následně se rozsvítí LED visací zámek na communicátoru.
Bezpečnostní čip a bezpečné vysouvání
Pro současné i budoucí bezpečnostní výzvy je Communicator vybaven nejnovějším bezpečnostním šipkou Anybus. „Secure Boot“ – bezpečná jízda – zajišťuje, že firmware nebyl manipulován.
Konfigurační připojení Ethernet
Díky ethernetovému portu konfigurační kabel není potřeba. Také připojení k konvertoru protokolů lze snadno vytvořit, např. pro sledování provozu sítě.
Optimalizováno pro montáž na DIN lištu
Díky úzkému tvaru, dopředu směřujícím síťovým konektorům a šroubům sériového připojení kabelů je možné communicator rychle a jednoduše nainstalovat a připojit.
Diagnostika
Pokud otevřete povrch komunikace, ihned vidíte stav připojení PROFINET a sériového připojení. Můžete také sledovat stav jednotlivých sériových uzlů. Pro účely analýzy se sériová strana i události zaprotokolují.
Podpora
Někdy se setkáte s problémem, ve kterém potřebujete pomoc. Proto jsme do uživatelského rozhraní vložili support stránku s kontaktními informacemi. Pro zjednodušení odstraňování poruch je k dispozici spínací plocha.
Tento text byl přeložen strojově.
S communicátorem Anybus můžete sériová zařízení (RS-232/485) integrovat do sítě PROFIBUS. K tomu nejsou nutné žádné změny na sériovém zařízení.
Převodník protokolů může přenášet velké objemy dat, díky Drag & Drop povrch webu lze jednoduše nastavit a je založen na osvědčené technologii AnyBUS.
KONVERTUJE TÉMĚŘ KAŽDÝ SÉRIOVÝ PROTOKOL
Communicator může téměř každý sériový protokol konvertovat, např. protokoly Master/Slave jako Modbus RTU, ale také protokoly Query/Response nebo Produce/Conume.
TYPICKÉ SÉRIOVÉ APLIKACE
Měnič frekvence, senzory, aktory, ovládací terminály, čtečka čárových kódů, RFID čtečka nebo průmyslové váhy.
Přenos až 244 dat bajtů
Trend směřuje k tomu, že se bude přenášet stále více údajů. Proto je Anybus communicator určen pro přenos velkého množství dat. Může odesílat 244 bajtů do dat pro vyšší SPS a přijímat 244 bajtů dat od PLC, celkem lze tedy přenášet 488 bajtů. Díky podpoře až 150 příkazů Modbus lze bez problémů zpracovat i komplexní konfigurace s více uzly.
Drag- a porop-wbott
Konfigurace konvertoru protokolů je pomocí grafického webového rozhraní velmi rychlá. Nevyžaduje instalaci dodatečného softwaru. Otevřete si svůj preferovaný webový prohlížeč a pusťte se do toho.
Průmyslový teplotní rozsah
Průmyslový rozsah provozních teplot od -25 do +70 °C zajišťuje, že komunikujte i za náročných podmínek.
Osvědčená technologie NP40
Communicator je založen na Anybus NP40 síťovém procesoru. NP40 se používá v mnoha vestavěných aplikacích po celém světě a je odvětvové referenční kritérium pro spolehlivou průmyslovou komunikaci.
Bezpečnostní spínač
I v případě nerozumných bezpečnostních opatření zůstává hlavním důvodem porušování bezpečnostních požadavků lidské selhání. Proto má Communicator bezpečnostní spínač, který blokuje konfiguraci a brání přístupu k konfiguračnímu rozhraní. Po dokončení konfigurace se bezpečnostní vypínač jednoduše zasune do blokovací polohy. Následně se rozsvítí LED visací zámek na communicátoru.
Bezpečnostní čip a bezpečné vysouvání
Pro současné i budoucí bezpečnostní výzvy je Communicator vybaven nejnovějším bezpečnostním šipkou Anybus. „Secure Boot“ – bezpečná jízda – zajišťuje, že firmware nebyl manipulován.
Konfigurační připojení Ethernet
Díky ethernetovému portu konfigurační kabel není potřeba. Také připojení k konvertoru protokolů lze snadno vytvořit, např. pro sledování provozu sítě.
Optimalizováno pro montáž na DIN lištu
Díky úzkému tvaru, dopředu směřujícím síťovým konektorům a šroubům sériového připojení kabelů je možné communicator rychle a jednoduše nainstalovat a připojit.
Diagnostika
Pokud otevřete povrch komunikace, ihned vidíte stav připojení PROFINET a sériového připojení. Můžete také sledovat stav jednotlivých sériových uzlů. Pro účely analýzy se sériová strana i události zaprotokolují.
Podpora
Někdy se setkáte s problémem, ve kterém potřebujete pomoc. Proto jsme do uživatelského rozhraní vložili support stránku s kontaktními informacemi. Pro zjednodušení odstraňování poruch je k dispozici spínací plocha.
Tento text byl přeložen strojově.
Obsah balení
- .
- Sériový konfigurační kabel (RS-232)
- Konektor D-Sub se šroubovou svorkou pro sériovou Sub síť
- Konfigurační software (ke stažení)
- (Síťový adaptér není součástí dodávky)
