Name: ABB XT5N 400 TMA 320-3 výkonový vypínač 1 ks Rozsah nastavení (proud): 1600 - 3200 A Spínací napětí (max.): 220 V/AC, 69
Brand: ABB
SKU: 3108177
Availability: BackOrder

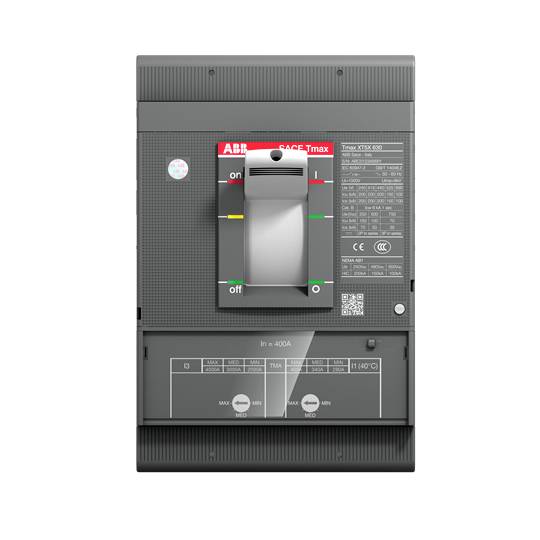

Elektrický hlavní vypínač s označením 'ABB SACE Tmax' zobrazuje polohy 'zapnuto' a 'vypnuto'.

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

3200 A

Připojení

šroubový spoj

Typ

XT5N 400 TMA 320-3

Řídicí napětí (max.)

220 V/AC

Datasheety: (PDF)

Doručení: St 4. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (36 747,93 Kč / kus)

36 747,93 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: XT5N 400 TMA 320-3

Řídicí napětí (max.): 220 V/AC

Rozsah řídicího napětí: 220 V/AC (max)

Rozsah nastavení proudu (min.): 1600 A

Rozsah nastavení proudu (max.): 3200 A

Rozsah nastavení (proud): 1600 - 3200 A

Zatěžovací proud: 400 A

Počet pólů: 3pólový

Spínací napětí (max.): 220 V/AC
690 V/AC

Provedení nadproudové spouště: TM

Připojení: šroubový spoj

Obsah: 1 ks

: 0

: 0

: 400 A

: NE

: 3

: 224-320 A

: 0

: 220-690 V

: IP20

: Front side

: NE

: Bolt connection

: Wing knob

: NE

: 36 kA

: 1600-3200 A

: NE

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3108177 ABB XT5N 400 TMA 320-3 výkonový vypínač 1 ks Rozsah nastavení (proud): 1600 - 3200 A Spínací napětí (max.): 220 V/AC, 69

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3108177 ABB XT5N 400 TMA 320-3 výkonový vypínač 1 ks Rozsah nastavení (proud): 1600 - 3200 A Spínací napětí (max.): 220 V/AC, 69

Popis

Kompaktní výkonový spínač pro ochranu zařízení podle EN 60947-2 (DIN VDE 0660, část 101),
Kompaktní výkonový odpínač podle EN 60947-3 (DIN VDE 0660, část 107).

Kompaktní výkonový / zátěžové odpínače Tmax XT odpovídají rozdílným požadavkům zařízení na stejnosměrné a střídavé sítě. Tmax XT s magnetickými nebo elektronickými spouštěči je použitelný pro ochranu rozdělení energie, kabelů, generátorů a motorů. Mnoho z těchto spínačů může být použito i v komunikačních systémech. K dispozici jsou rozsáhlé montážní sady, mechanické a elektrické příslušenství a také verze (lze zasunout/vysunout). Mohou být použity různé komunikační protokoly pro průmyslové sběrnice a IP. Díky Bluetooth a propojení s mobilním zařízením je usnadněn proces instalace. Připojení do řady SACE Tmax XT spojuje chytré telefony, tablety a počítače v reálném čase s nástroji pro analýzu dat na ABB AbiliityTM Cloud platformě.

Tento text byl přeložen strojově.
