Name: ABB XT2S 160 TMD 20-30 výkonový vypínač 1 ks Rozsah nastavení (proud): 20 - 300 A Spínací napětí (max.): 220 V/AC, 690 V
Brand: ABB
SKU: 3106170
Availability: BackOrder

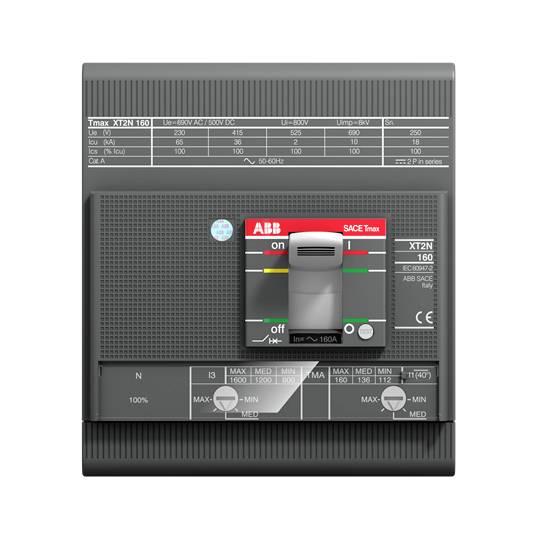

Obrázek zobrazuje výkonový jistič od společnosti ABB, model XT2N 160, s vypínačem, štítky a nálepkami indikujícími polohu spínače.

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

300 A

Připojení

šroubový spoj

Druh obalu

Piece

Typ

XT2S 160 TMD 20-30

Datasheety: (PDF)

Doručení: St 4. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (10 202,48 Kč / kus)

10 202,48 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: XT2S 160 TMD 20-30

Rozsah nastavení proudu (min.): 20 A

Rozsah nastavení proudu (max.): 300 A

Rozsah nastavení (proud): 20 - 300 A

Zatěžovací proud: 160 A

Počet pólů: 4pólový

Spínací napětí (max.): 220 V/AC
690 V/AC

Provedení nadproudové spouště: TM

Připojení: šroubový spoj

Obsah: 1 ks

: 0

: 0

: 160 A

: NE

: 4

: 14-20 A

: 0

: 220-690 V

: 1.62 W

: IP20

: Front side

: NE

: Bolt connection

: Wing knob

: NE

: 50 kA

: 300-300 A

: NE

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3106170 ABB XT2S 160 TMD 20-30 výkonový vypínač 1 ks Rozsah nastavení (proud): 20 - 300 A Spínací napětí (max.): 220 V/AC, 690 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3106170 ABB XT2S 160 TMD 20-30 výkonový vypínač 1 ks Rozsah nastavení (proud): 20 - 300 A Spínací napětí (max.): 220 V/AC, 690 V

Popis

Kompaktní výkonový spínač pro ochranu zařízení podle EN 60947-2 (DIN VDE 0660, část 101),
Kompaktní výkonový odpínač podle EN 60947-3 (DIN VDE 0660, část 107).

Kompaktní výkonový / zátěžové odpínače Tmax XT odpovídají rozdílným požadavkům zařízení na stejnosměrné a střídavé sítě. Tmax XT s magnetickými nebo elektronickými spouštěči je použitelný pro ochranu rozdělení energie, kabelů, generátorů a motorů. Mnoho z těchto spínačů může být použito i v komunikačních systémech. K dispozici jsou rozsáhlé montážní sady, mechanické a elektrické příslušenství a také verze (lze zasunout/vysunout). Mohou být použity různé komunikační protokoly pro průmyslové sběrnice a IP. Díky Bluetooth a propojení s mobilním zařízením je usnadněn proces instalace. Připojení do řady SACE Tmax XT spojuje chytré telefony, tablety a počítače v reálném čase s nástroji pro analýzu dat na ABB AbiliityTM Cloud platformě.

Tento text byl přeložen strojově.
