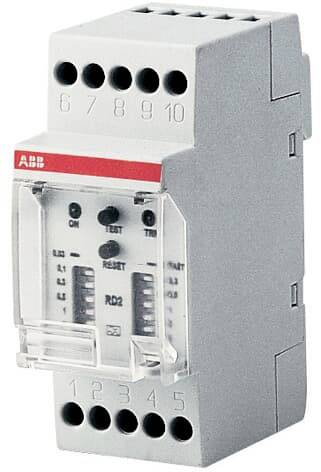

ABB RD2 PMIC spínač distribuce výkonu

Monitory chybového proudu (RCM) s externím měničem jsou vhodné pro detekci chybových proudů. Pomocí MiniDIP spínače lze nastavit citlivost na poruchový proud a dobu odezvy. Diferenciální relé RD2 ve spojení s externím torojným transformátorem TR... zajišťuje ochranu uzemnění vedení a přístrojů. Jsou určeny pro použití v sítích s jedním a třemi fázovými sítěmi s vyšším jmenovitým proudovým výkonem. Modulární měnič TRM (průměr transformátoru 29 mm) je vhodný pro montáž na DIN lištu, zbývající měniče TR (průměr transformátoru až 110 mm) jsou k přišroubování. Pokud se objeví zemní svodový proud (pulzně citlivý), měnič zašle signál k diferenčnímu proudovému relé, které vyhodnocuje a porovnává s nastavenou hodnotou. Pokud je překročena nastavená hodnota, po uplynutí nastaveného času se sepne výstupní relé a červená LED dioda svítí. Pomocí spínače MiniDIP lze nastavit citlivost (diferenční proud) a dobu odezvy relé. Jako výstup je k dispozici přepínací kontakt. Spojení mezi relé a měničem je vždy přezkoušeno. Pokud by se relé přerušilo, po uplynutí nastavené doby odezvy. Tlačítko „Test“ simuluje diferenční proud. Pokud je stisknuto, relé se okamžitě zapne bez ohledu na nastavený čas. RD2 se přepne do stavu alarmu. Tlačítkem „Reset“ se přepne relé do výchozího stavu.
