Name: 4pólový 800 A 8 spínacích kontaktů, 8 rozpínacích kontaktů 690 V/AC Siemens 3KD48440QE400
Brand: Siemens
SKU: 1742323
Availability: BackOrder

Pětipólový elektrický spínač s otočným ovládáním na pravé straně, vhodný pro průmyslové aplikace.

Schéma zapojení: Vertikální linky s čísly 1-6 a "N", propojené vodorovnou přerušovanou čarou; znázorňuje spínací zapojení.

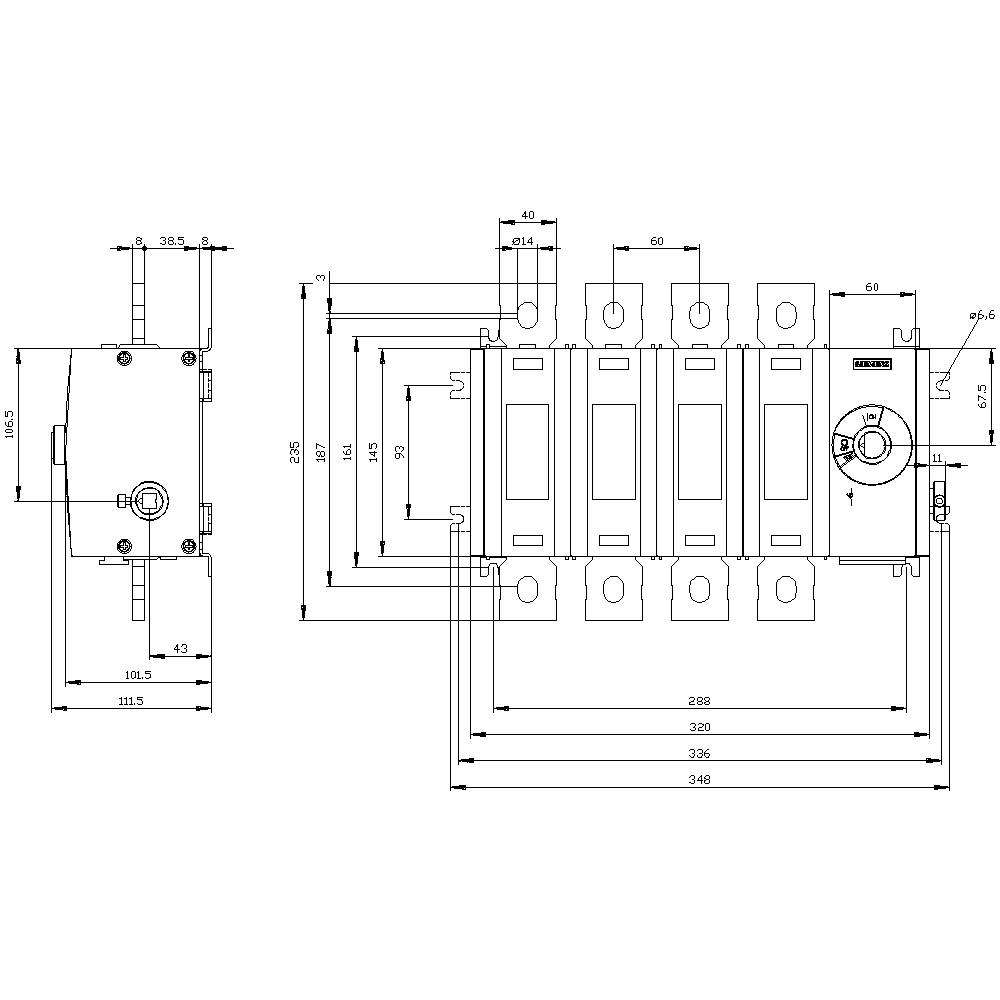

Technický výkres elektrického produktu s podrobnými rozměry a označením komponent vpravo, doplňující boční pohled vlevo.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

800 A

Typ kontaktu

8 spínacích kontaktů

8 rozpínacích kontaktů

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (28 500,00 Kč / kus)

28 500,00 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 12 kV
Mechanická životnost: 8000
Elektrická životnost: 500
Ztrátový výkon: 100 W
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 4
Způsob uchycení: šroubové

Kategorie produktu: výkonový odpínač

Typ kontaktu: 8 spínacích kontaktů
8 rozpínacích kontaktů

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 4

Rozm.: (š x v x h) 331 x 235 x 111.5 mm

Jmenovitý proud: 800 A

Jmenovitý proud - filtr: 800 A

Provedení: Spínač

Šířka: 331 mm

V: 235 mm

Hloubka: 111.5 mm

: 8

: 8

: 800 A

: 4

: IP00

: 0

: 1

: NE

: NE

: Flat plug-in connection

: NE

: None

: ANO

: ANO

: ANO

: 400 kW

: 30 kA

: Other

: ANO

: NE

: NE

: NE

: NE

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 800 A

: 355 kW

: NE

: 800

: Other

UKCA: Ano
