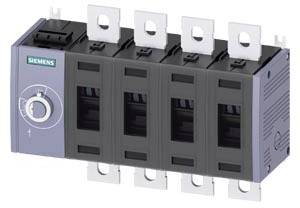

Name: 4pólový 250 A 690 V/AC Siemens 3KD38440PE100
Brand: Siemens
SKU: 1702661
Availability: BackOrder

Spínací symbol znázorňuje tři zavřené spínače v sériovém zapojení s příčnými spoji. Popisy: '1', '2', '3', '4', '5', '6', 'N'.

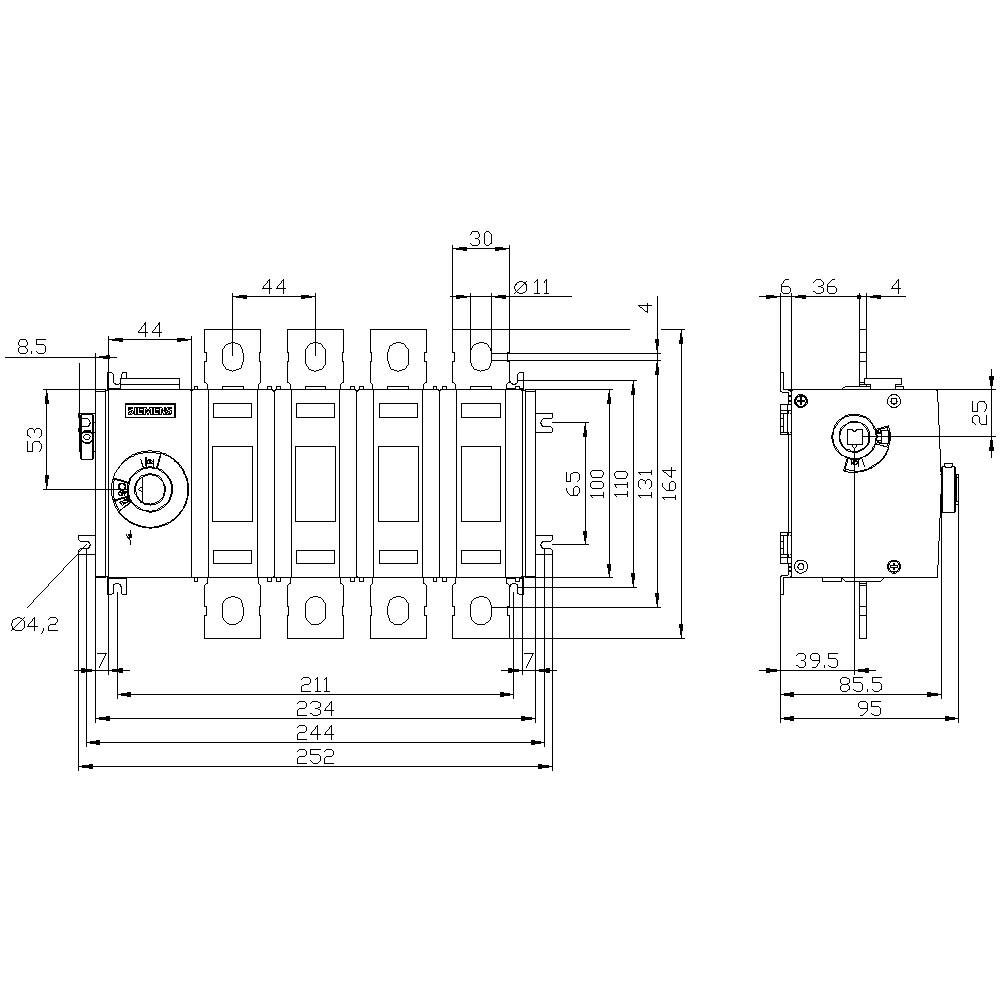

Technický výkres strojní součásti s přesnými rozměry v milimetrech. Zobrazuje přední a boční pohled s rozmístěním otvorů.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

250 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 756,20 Kč / kus)

8 756,20 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 12 kV
Mechanická životnost: 10000
Elektrická životnost: 1000
Ztrátový výkon: 24 W
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 3
Způsob uchycení: šroubové

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 4

Rozm.: (š x v x h) 242.5 x 164 x 95 mm

Jmenovitý proud: 250 A

Jmenovitý proud - filtr: 250 A

Provedení: Spínač

Šířka: 242.5 mm

V: 164 mm

Hloubka: 95 mm

: 6

: 6

: 250 A

: 4

: IP00

: 0

: 1

: NE

: NE

: Flat plug-in connection

: ANO

: None

: ANO

: ANO

: ANO

: 132 kW

: 13 kA

: Other

: ANO

: NE

: NE

: NE

: NE

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 250 A

: 132 kW

: NE

: 250

: Other

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Typ kontaktu

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30340NE100

Objednací číslo:1735767

Doručení: Út 3. 11.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

2 855,37 Kč^*

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30340NE400

Objednací číslo:1735768

Doručení: Út 3. 11.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

2 855,37 Kč^*

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30342NE100

Objednací číslo:1735769

Doručení: St 21. 10.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

3 180,99 Kč^*

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30342NE400

Objednací číslo:1751265

Doručení: St 21. 10.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

3 180,99 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30300NE100

Objednací číslo:1748631

Doručení: Po 19. 10.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

3 180,99 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30300NE200

Objednací číslo:1735763

Doručení: St 21. 10.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

3 180,99 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30302NE100

Objednací číslo:1735764

Doručení: St 21. 10.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

3 511,57 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30302NE200

Objednací číslo:1735765

Doručení: St 21. 10.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

3 511,57 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30320NE100

Objednací číslo:1702364

Doručení: St 21. 10.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

4 169,42 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30322NE100

Objednací číslo:1735766

Doručení: Po 19. 10.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

4 280,17 Kč^*

Ke stažení

List technických údajů

List technických údajů 1702661 4pólový 250 A 690 V/AC Siemens 3KD38440PE100

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1702661 4pólový 250 A 690 V/AC Siemens 3KD38440PE100

Popis

Odpínač 250A, montážní 3, 4-pólový postranní pohon vlevo základní jednotka bez rukojeti, přepínač odpínače 3KD až 1600 a jako výkonný Z hlediska výkonu jako hlavní, NOT VYPÍNAČ nebo servisní VYPÍNAČ. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r
