Name: 4pólový 160 A 690 V/AC Siemens 3KF24162LF11
Brand: Siemens
SKU: 1744533
Availability: BackOrder

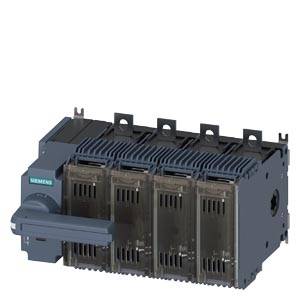

Spínací zařízení od Siemensu se čtyřmi spínacími komorami, vhodné pro průmyslové aplikace, určené k řízení a jištění elektrických obvodů.

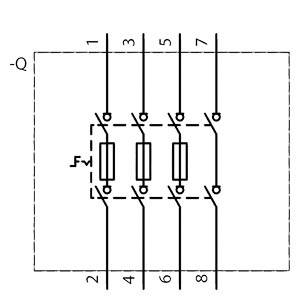

Spínací symbol zobrazuje nakonfigurované zapojení se třemi paralelně zapojenými rezistory, propojenými přes svorky 1 až 8.

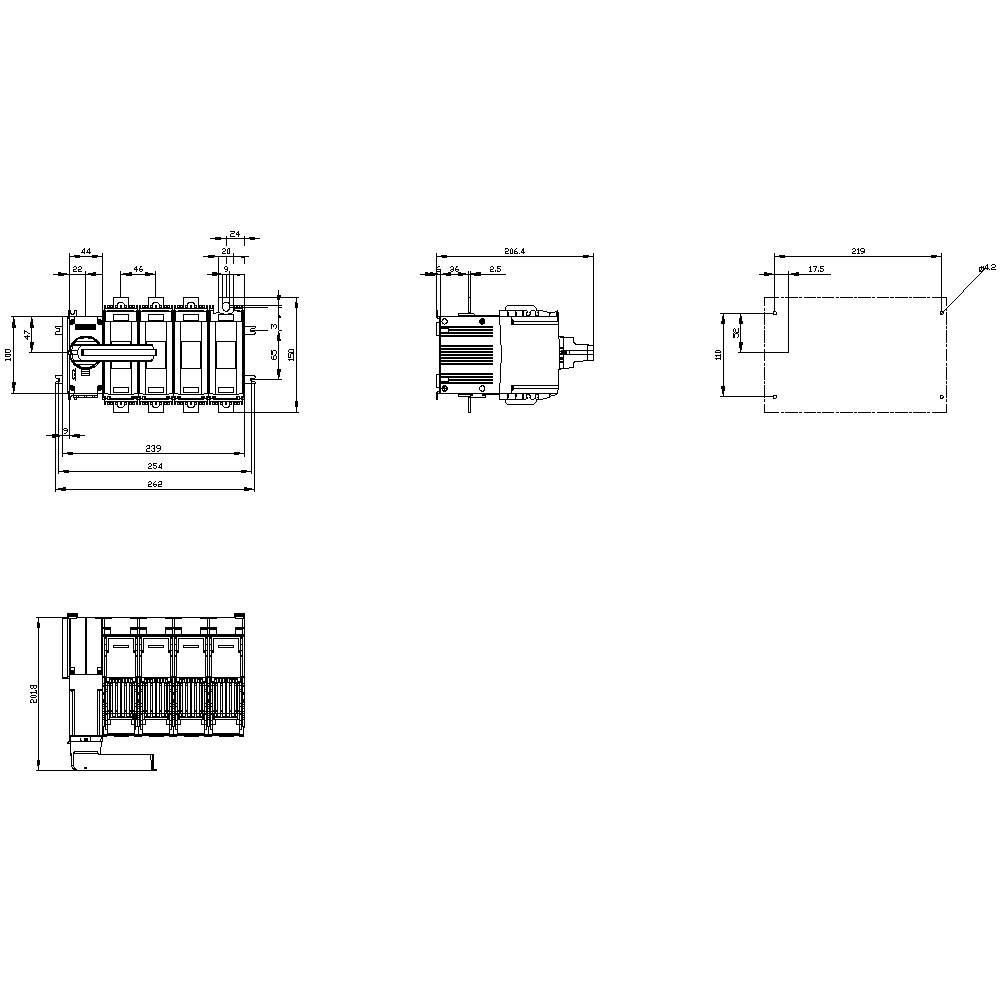

Technický výkres elektrického zařízení s rozměry v milimetrech; zobrazuje přední, boční a horní pohled pro montážní účely.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

160 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 888,43 Kč / kus)

8 888,43 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Barva ovládací elements: šedá
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 12 kV
Mechanická životnost: 12000
Elektrická životnost: 8000
Způsob uchycení: ve vodorovné poloze pro upevnění na zem
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 2
Ztrátový výkon: 57.6 W

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 4

Rozm.: (š x v x h) 237 x 150 x 206.5 mm

Jmenovitý proud: 160 A

Jmenovitý proud - filtr: 160 A

Provedení: Odpínač s pojistky 3KF

Šířka: 237 mm

V: 150 mm

Hloubka: 206.5 mm

: Other

: 160 A

: 4

: 100 kA

: IP00

: NH000, NH00

: NE

: Flat plug-in connection

: NE

: Other

: ANO

: ANO

: 90 kW

: 5 kA

: ANO

: NE

: NE

: 690 V

: NE

: NE

: Front side

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1744533 4pólový 160 A 690 V/AC Siemens 3KF24162LF11

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744533 4pólový 160 A 690 V/AC Siemens 3KF24162LF11

Popis

Odpínač s pojistkou 160 a, typ. 2, 4 pólů pro nožová pojistková vložka NH vel. 000 a 00 čelní pohon vlevo kompletní přístroj s přímým pohonem, šedý plochý vypínač s pojistkou 3KF jako hlavní, NOT VYPÍNAČ nebo spínač pro opravu. Vypínač zátěže s pojistkami 3KF umožňuje v závislosti na velikosti zapnutí a vypnutí jmenovitého proudu mezi 32 a 800 A. Kromě toho tvoří funkci bezpečnostního oddělení ve všech nízkonapěťových obvodech. Odpínač s pojistkami 3KF je optimalizován pro náročné aplikace, při kterých jsou používány nožové pojistkové vložky. 1. Variabilně použitelný odpínač se spojkou dveří nebo přímým pohonem v 5 konstrukčních velikostech. 2. Snadná montáž funkcí díky rozsáhlému příslušenství. 3. Spolehlivá ochrana proti úrazům elektrickým proudem díky uzavíratelné funkci, ochrana proti dotyku a automaticky uzamčené ochranné kryty v zapnutém stavu. 4. Odolná technika s vysokou zkratovou odolností pro vysokou dostupnost zařízení. 5. Rychlá montáž na montážní lištu pro konstrukční velikosti až 80 A. 6. Efektivní inženýrství s rozsáhlými daty CAx. 7. Bezpečná ochrana i pro větrné elektrárny do 690 v + 10 %.

Tento text byl přeložen strojově.
