Name: 4pólový 1250 A 8 spínacích kontaktů, 8 rozpínacích kontaktů 690 V/AC Siemens 3KD52420RE100
Brand: Siemens
SKU: 1742337
Availability: BackOrder

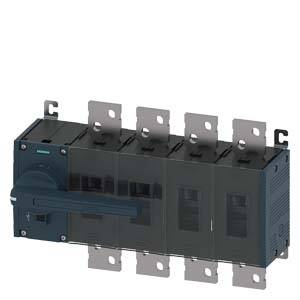

Tmavě šedé elektrické spínací zařízení s několika přípojkami a pákou na levé straně, používané pro distribuci elektrického proudu.

Schéma elektrického obvodu s očíslovanými spoji: 1, 3, 5, N nahoře a 2, 4, 6 dole. Vlevo štítek 'Q'.

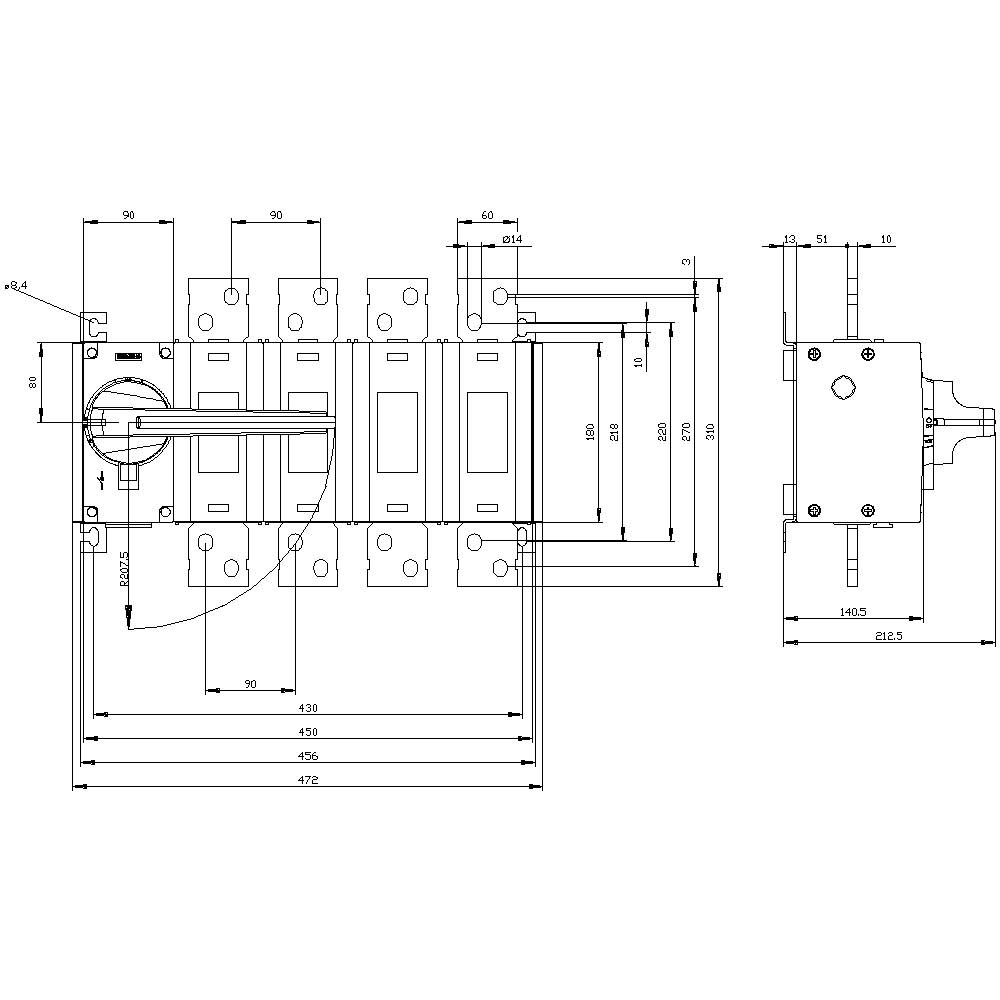

Technický výkres elektrického spínače s podrobnými rozměry, pohledy zepředu a z boku.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

1250 A

Typ kontaktu

8 spínacích kontaktů

8 rozpínacích kontaktů

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (63 161,16 Kč / kus)

63 161,16 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 12 kV
Mechanická životnost: 6000
Elektrická životnost: 500
Barva ovládací elements: šedá
Ztrátový výkon: 128 W
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 5
Způsob uchycení: šroubové

Kategorie produktu: výkonový odpínač

Typ kontaktu: 8 spínacích kontaktů
8 rozpínacích kontaktů

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 4

Rozm.: (š x v x h) 472 x 310 x 212.5 mm

Jmenovitý proud: 1250 A

Jmenovitý proud - filtr: 1250 A

Provedení: Spínač

Šířka: 472 mm

V: 310 mm

Hloubka: 212.5 mm

: 8

: 8

: 1250 A

: 4

: IP00

: 0

: 1

: ANO

: NE

: Flat plug-in connection

: NE

: Long rotary handle

: ANO

: ANO

: ANO

: 710 kW

: 55 kA

: Grey

: ANO

: NE

: NE

: NE

: NE

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 1250 A

: 400 kW

: NE

: 1250

: Other

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Typ kontaktu

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30340NE100

Objednací číslo:1735767

Doručení: Út 3. 11.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

2 855,37 Kč^*

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30340NE400

Objednací číslo:1735768

Doručení: Út 3. 11.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

2 855,37 Kč^*

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30342NE100

Objednací číslo:1735769

Doručení: St 21. 10.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

3 180,99 Kč^*

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30342NE400

Objednací číslo:1751265

Doručení: St 21. 10.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

3 180,99 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30300NE100

Objednací číslo:1748631

Doručení: Po 19. 10.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

3 180,99 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30300NE200

Objednací číslo:1735763

Doručení: St 21. 10.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

3 180,99 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30302NE100

Objednací číslo:1735764

Doručení: St 21. 10.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

3 511,57 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30302NE200

Objednací číslo:1735765

Doručení: St 21. 10.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

3 511,57 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30320NE100

Objednací číslo:1702364

Doručení: St 21. 10.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

4 169,42 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30322NE100

Objednací číslo:1735766

Doručení: Po 19. 10.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

4 280,17 Kč^*

Ke stažení

List technických údajů

List technických údajů 1742337 4pólový 1250 A 8 spínacích kontaktů, 8 rozpínacích kontaktů 690 V/AC Siemens 3KD52420RE100

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742337 4pólový 1250 A 8 spínacích kontaktů, 8 rozpínacích kontaktů 690 V/AC Siemens 3KD52420RE100

Popis

Odpojovač zátěže 1250A, stavební šedá 5, 4-pólový přední pohon vlevo kompletní přístroj s přímým pohonem, šedý plochý spínač pro odpojení zátěže 3KD až 1600 a jako výkonný?Higer hlavní, NOT VYPÍNAČ nebo spínač pro opravu. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r

Tento text byl přeložen strojově.
