Name: 3pólový 63 A 4 přepínací kontakty 690 V/AC Siemens 3KF13062LB11
Brand: Siemens
SKU: 1743646
Availability: BackOrder

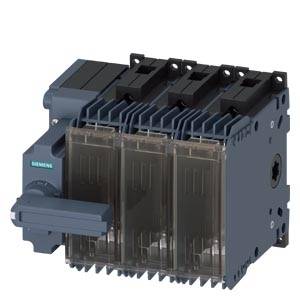

Elektrický spínač od Siemensu se třemi průhlednými pojistkovými držáky a modrým ovládacím páčkou.

Diagram elektrického spínače se třemi paralelními rezistory, očíslovanými od 1 do 6, které znázorňují spínací funkci.

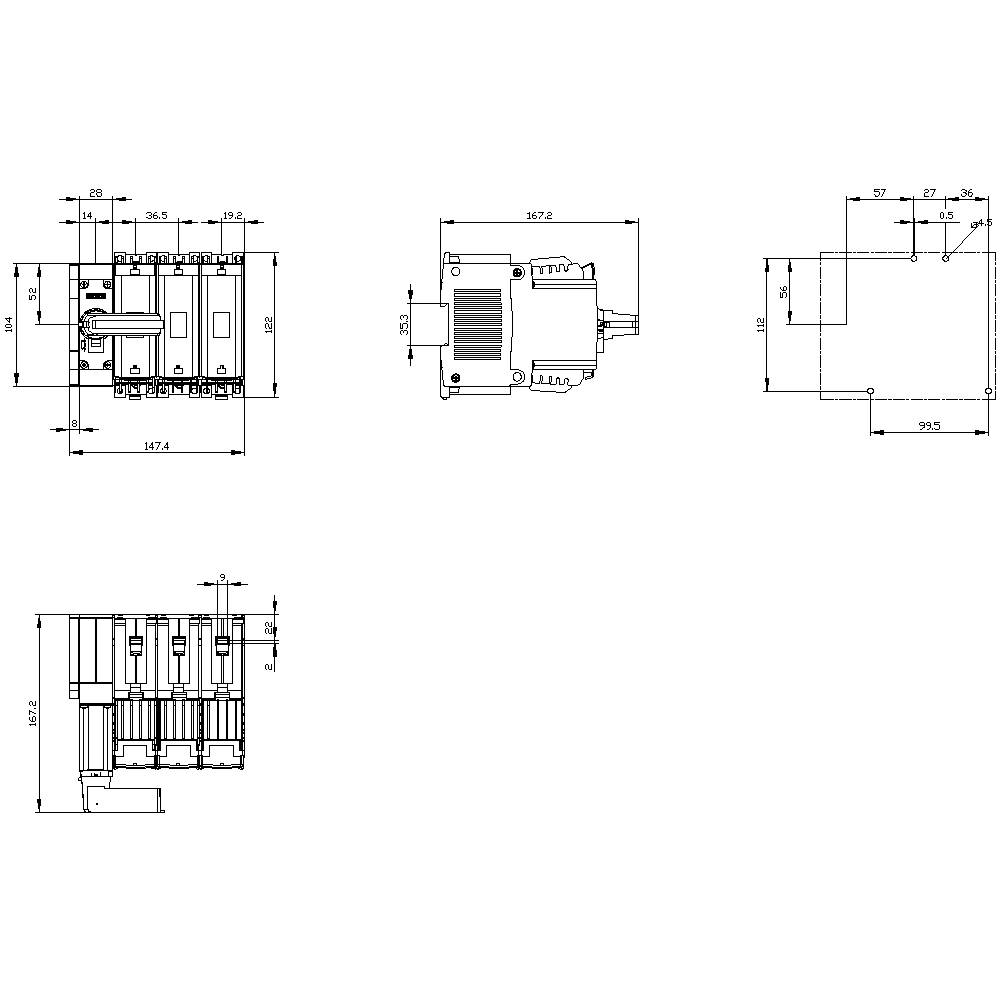

Technický výkres elektrické součástky s několika pohledy a detailními rozměry, včetně údajů o délce a šířce.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

63 A

Typ kontaktu

4 přepínací kontakty

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 037,19 Kč / kus)

6 037,19 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Barva ovládací elements: šedá
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 12 kV
Mechanická životnost: 15000
Elektrická životnost: 10000
Způsob uchycení: ve vodorovné poloze pro upevnění na zem a montáž na lištu 35 mm
Provedení elektrického konektoru: rám
Velikost zátěže oddělovací spínače: 1
Ztrátový výkon: 27.6 W

Kategorie produktu: výkonový odpínač

Typ kontaktu: 4 přepínací kontakty

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 3

Rozm.: (š x v x h) 149 x 122 x 166 mm

Jmenovitý proud: 63 A

Jmenovitý proud - filtr: 63 A

Provedení: Odpínač s pojistky 3KF

Šířka: 149 mm

V: 122 mm

Hloubka: 166 mm

: Other

: 63 A

: 3

: 100 kA

: IP20

: NH000, NH00

: NE

: Frame clamp

: NE

: ANO

: ANO

: 30 kW

: 2.5 kA

: ANO

: NE

: 690 V

: NE

: NE

: Front side

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1743646 3pólový 63 A 4 přepínací kontakty 690 V/AC Siemens 3KF13062LB11

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1743646 3pólový 63 A 4 přepínací kontakty 690 V/AC Siemens 3KF13062LB11

Popis

Odpínač s pojistkou 63A, konstrukční typ 1, 3 pólů pro nožová pojistková vložka NH vel. 000 čelní pohon vlevo kompletní přístroj s přímým pohonem, šedý rámový vypínač s pojistkami 3KF jako hlavní, NOT VYPÍNAČ nebo spínač pro opravu. Vypínač zátěže s pojistkami 3KF umožňuje v závislosti na velikosti zapnutí a vypnutí jmenovitého proudu mezi 32 a 800 A. Kromě toho tvoří funkci bezpečnostního oddělení ve všech nízkonapěťových obvodech. Odpínač s pojistkami 3KF je optimalizován pro náročné aplikace, při kterých jsou používány nožové pojistkové vložky. 1. Variabilně použitelný odpínač se spojkou dveří nebo přímým pohonem v 5 konstrukčních velikostech. 2. Snadná montáž funkcí díky rozsáhlému příslušenství. 3. Spolehlivá ochrana proti úrazům elektrickým proudem díky uzavíratelné funkci, ochrana proti dotyku a automaticky uzamčené ochranné kryty v zapnutém stavu. 4. Odolná technika s vysokou zkratovou odolností pro vysokou dostupnost zařízení. 5. Rychlá montáž na montážní lištu pro konstrukční velikosti až 80 A. 6. Efektivní inženýrství s rozsáhlými daty CAx. 7. Bezpečná ochrana i pro větrné elektrárny do 690 v + 10 %.
