Name: 3pólový 400 A 8 spínacích kontaktů, 8 rozpínacích kontaktů 690 V/AC Siemens 3KF43404LF11
Brand: Siemens
SKU: 1744542
Availability: BackOrder

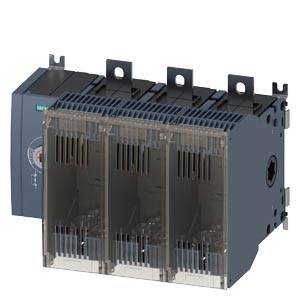

Třífázový výkonový spínač s průhledným pouzdrem. Viditelná je jeho vnitřní struktura a připojovací body.

Schéma elektrického obvodu se symbolickými odpory a spínači, očíslovanými od 1 do 6.

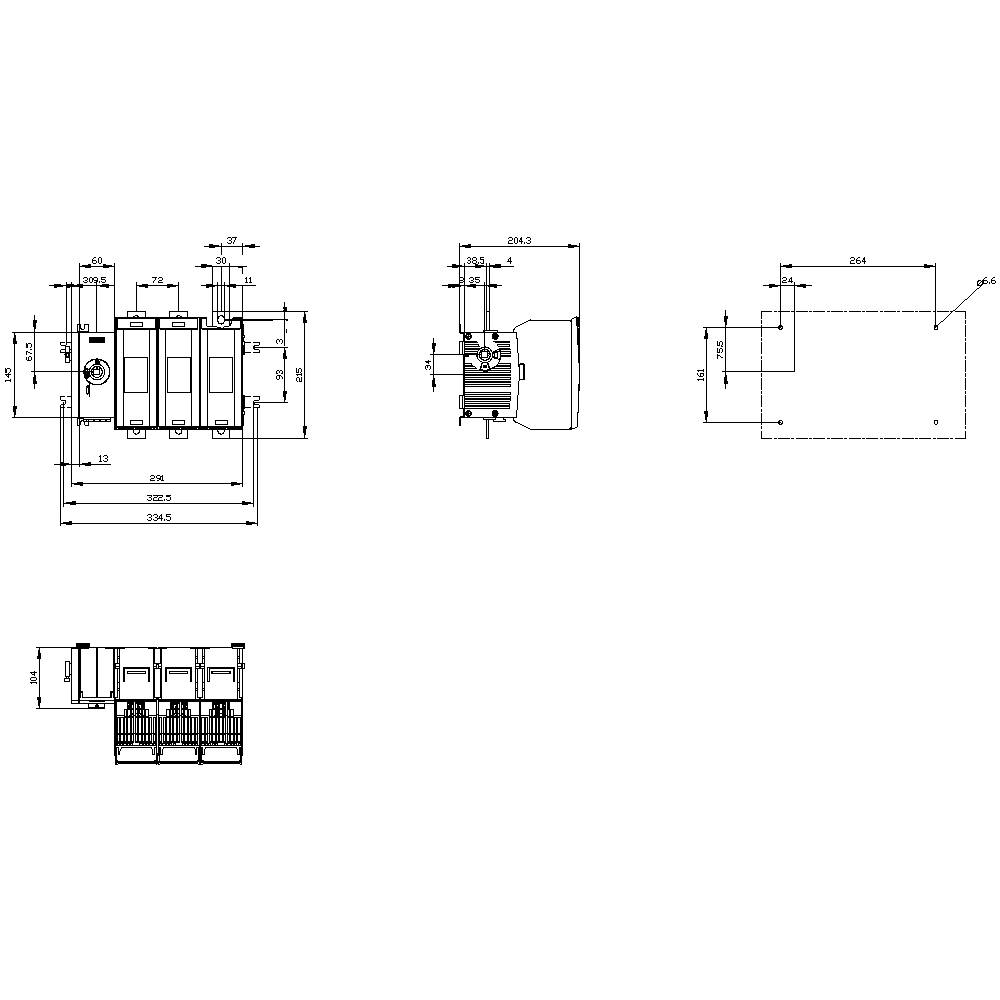

Technický výkres elektrického spínače s podrobnými rozměry v milimetrech. Jsou zobrazeny pohled shora a boční pohled.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

400 A

Typ kontaktu

8 spínacích kontaktů

8 rozpínacích kontaktů

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (15 466,94 Kč / kus)

15 466,94 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 12 kV
Mechanická životnost: 8000
Elektrická životnost: 3000
Způsob uchycení: ve vodorovné poloze pro upevnění na zem
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 4
Ztrátový výkon: 180 W

Kategorie produktu: výkonový odpínač

Typ kontaktu: 8 spínacích kontaktů
8 rozpínacích kontaktů

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 3

Rozm.: (š x v x h) 304.5 x 150 x 206.5 mm

Jmenovitý proud: 400 A

Jmenovitý proud - filtr: 400 A

Provedení: Odpínač s pojistky 3KF

Šířka: 304.5 mm

V: 150 mm

Hloubka: 206.5 mm

: Other

: 400 A

: 3

: 100 kA

: IP00

: NH1, NH2

: NE

: Flat plug-in connection

: ANO

: Other

: ANO

: ANO

: 220 kW

: 12 kA

: ANO

: NE

: NE

: 690 V

: NE

: NE

: Left

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1744542 3pólový 400 A 8 spínacích kontaktů, 8 rozpínacích kontaktů 690 V/AC Siemens 3KF43404LF11

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744542 3pólový 400 A 8 spínacích kontaktů, 8 rozpínacích kontaktů 690 V/AC Siemens 3KF43404LF11

Popis

Odpínač s pojistkou 400 a, stavební šedá. 4, 3 pólů pro nožová pojistková vložka NH vel. 1 a 2 boční nástěnný pohon vlevo základní přístroj bez rukojeti, plochý vypínač s pojistkou 3KF jako hlavní, nouzový VYPÍNAČ nebo spínač pro opravu. Vypínač zátěže s pojistkami 3KF umožňuje v závislosti na velikosti zapnutí a vypnutí jmenovitého proudu mezi 32 a 800 A. Kromě toho tvoří funkci bezpečnostního oddělení ve všech nízkonapěťových obvodech. Odpínač s pojistkami 3KF je optimalizován pro náročné aplikace, při kterých jsou používány nožové pojistkové vložky. 1. Variabilně použitelný odpínač se spojkou dveří nebo přímým pohonem v 5 konstrukčních velikostech. 2. Snadná montáž funkcí díky rozsáhlému příslušenství. 3. Spolehlivá ochrana proti úrazům elektrickým proudem díky uzavíratelné funkci, ochrana proti dotyku a automaticky uzamčené ochranné kryty v zapnutém stavu. 4. Odolná technika s vysokou zkratovou odolností pro vysokou dostupnost zařízení. 5. Rychlá montáž na montážní lištu pro konstrukční velikosti až 80 A. 6. Efektivní inženýrství s rozsáhlými daty CAx. 7. Bezpečná ochrana i pro větrné elektrárny do 690 v + 10 %.

Tento text byl přeložen strojově.
