Name: 3pólový 32 A 4 přepínací kontakty 690 V/AC Siemens 3KF13030MR11
Brand: Siemens
SKU: 1743644
Availability: BackOrder

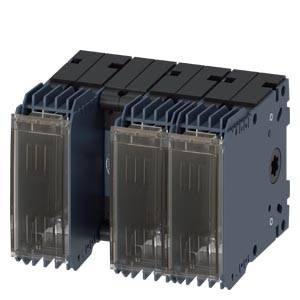

Třípólový průmyslový spínač s průhledným krytem a černými pákami, šedé pozadí. Používá se v elektrických rozvaděčích.

Schematické schéma elektrického spínače. Skládá se ze tří paralelně zapojených kontaktů, číslovaných od 1 do 6.

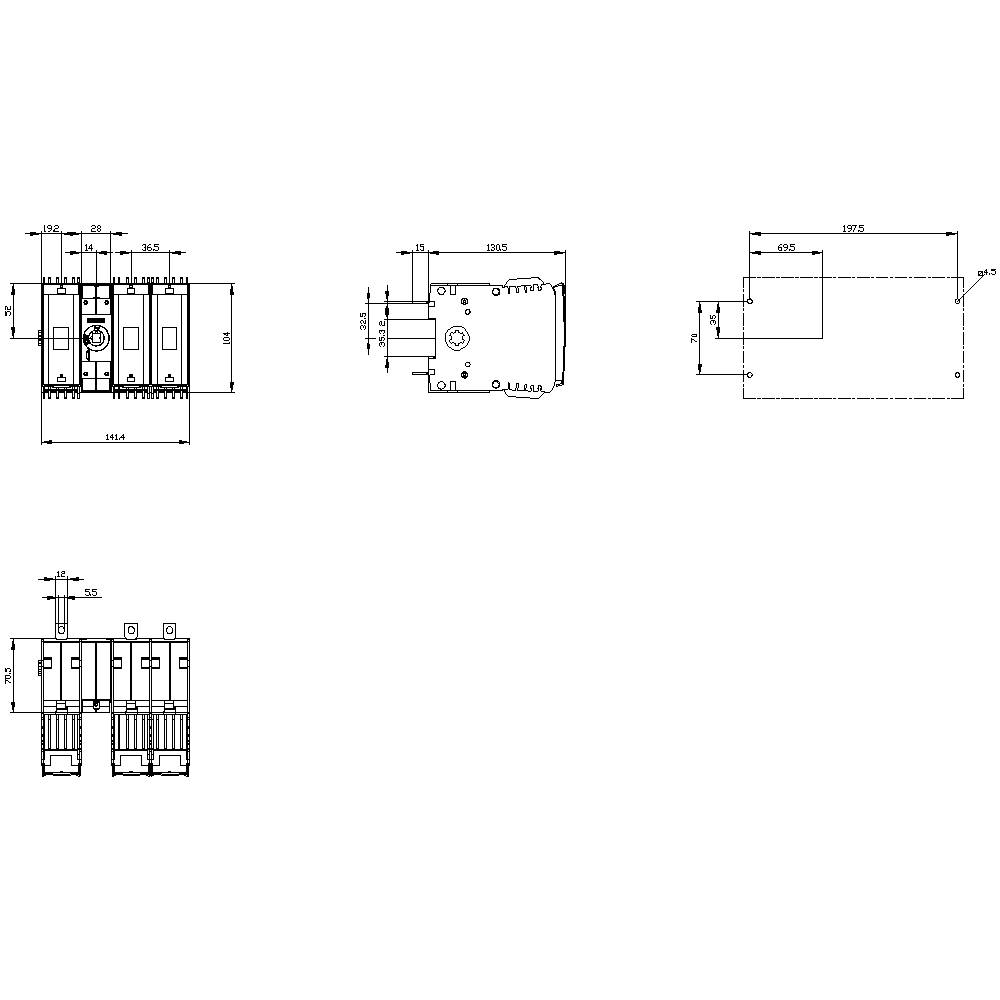

Technický výkres elektrického spínače s pohledem zepředu, z boku a shora; obsahuje rozměry pro projektovou dokumentaci.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

32 A

Typ kontaktu

4 přepínací kontakty

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 169,42 Kč / kus)

4 169,42 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 12 kV
Mechanická životnost: 15000
Elektrická životnost: 10000
Způsob uchycení: ve vodorovné poloze pro upevnění na zem
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 1
Ztrátový výkon: 20.7 W

Kategorie produktu: výkonový odpínač

Typ kontaktu: 4 přepínací kontakty

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 3

Rozm.: (š x v x h) 144.5 x 104 x 145.5 mm

Jmenovitý proud: 32 A

Jmenovitý proud - filtr: 32 A

Provedení: Odpínač s pojistky 3KF

Šířka: 144.5 mm

V: 104 mm

Hloubka: 145.5 mm

: Other

: 32 A

: 3

: 100 kA

: IP20

: NH000, NH00

: NE

: Flat plug-in connection

: ANO

: Other

: ANO

: ANO

: 15 kW

: 2.5 kA

: ANO

: NE

: ANO

: 690 V

: NE

: NE

: Front side

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1743644 3pólový 32 A 4 přepínací kontakty 690 V/AC Siemens 3KF13030MR11

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1743644 3pólový 32 A 4 přepínací kontakty 690 V/AC Siemens 3KF13030MR11

Popis

Odpínač s pojistkou 32 a, konstrukční typ 1, 3 pólů pro nožová pojistková vložka NH, vel. 000 čelní pohon uprostřed, základní přístroj bez rukojeti, na zadním panelu, se spínačem odpínače s pojistkami 3KF jako hlavní, NOT vypínač nebo spínač pro opravu. Vypínač zátěže s pojistkami 3KF umožňuje v závislosti na velikosti zapnutí a vypnutí jmenovitého proudu mezi 32 a 800 A. Kromě toho tvoří funkci bezpečnostního oddělení ve všech nízkonapěťových obvodech. Odpínač s pojistkami 3KF je optimalizován pro náročné aplikace, při kterých jsou používány nožové pojistkové vložky. 1. Variabilně použitelný odpínač se spojkou dveří nebo přímým pohonem v 5 konstrukčních velikostech. 2. Snadná montáž funkcí díky rozsáhlému příslušenství. 3. Spolehlivá ochrana proti úrazům elektrickým proudem díky uzavíratelné funkci, ochrana proti dotyku a automaticky uzamčené ochranné kryty v zapnutém stavu. 4. Odolná technika s vysokou zkratovou odolností pro vysokou dostupnost zařízení. 5. Rychlá montáž na montážní lištu pro konstrukční velikosti až 80 A. 6. Efektivní inženýrství s rozsáhlými daty CAx. 7. Bezpečná ochrana i pro větrné elektrárny do 690 v + 10 %.
