Name: 3pólový 250 A 8 spínacích kontaktů, 8 rozpínacích kontaktů 690 V/AC Siemens 3KF33252LF11
Brand: Siemens
SKU: 1700304
Availability: BackOrder

Třípólový elektrický výkonový spínač od Siemensu v šedo-modré barvě.

Elektrický schéma s třemi paralelně zapojenými rezistory, které jsou označeny čísly 1 až 6.

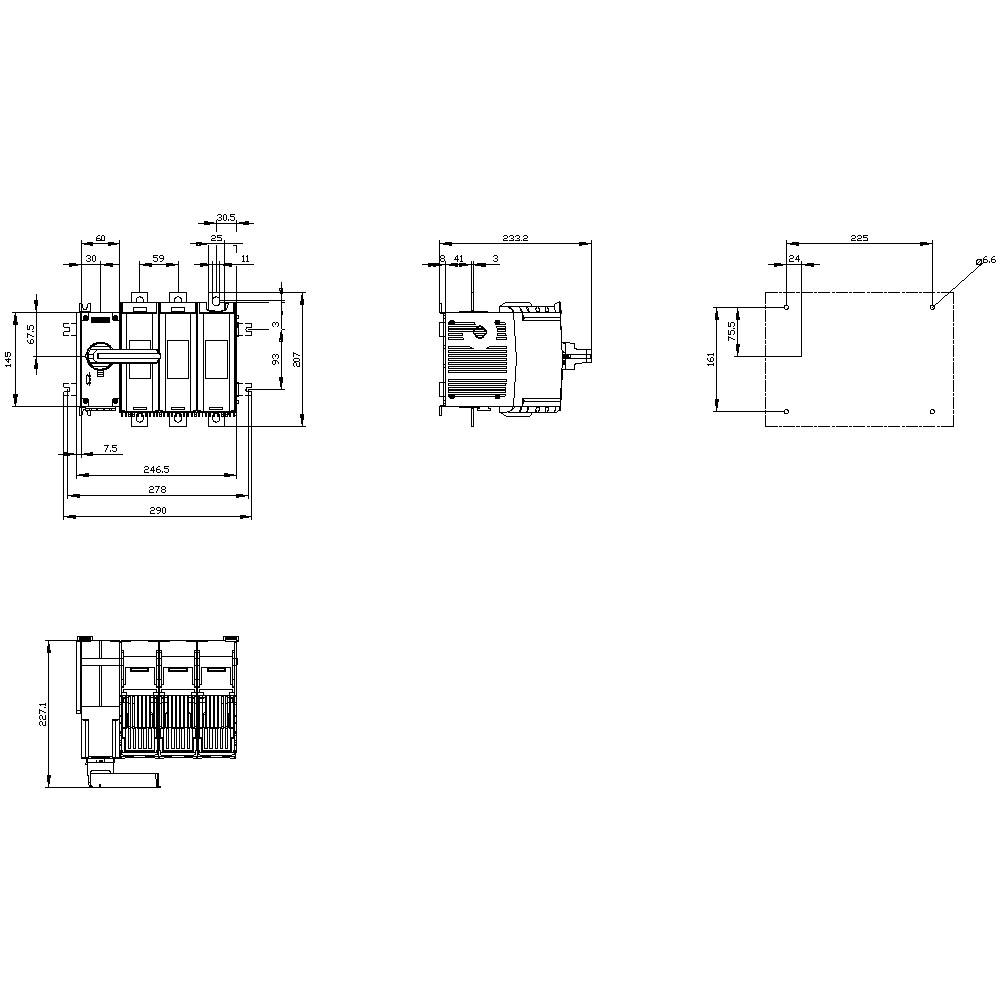

Technický výkres zařízení s různými pohledy a rozměrovými údaji. Hlavní pohled ukazuje detaily bočních stran a horní plochy.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

250 A

Typ kontaktu

8 spínacích kontaktů

8 rozpínacích kontaktů

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (11 078,51 Kč / kus)

11 078,51 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Barva ovládací elements: šedá
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 12 kV
Mechanická životnost: 10000
Elektrická životnost: 5000
Způsob uchycení: ve vodorovné poloze pro upevnění na zem
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 3
Ztrátový výkon: 121.5 W

Kategorie produktu: výkonový odpínač

Typ kontaktu: 8 spínacích kontaktů
8 rozpínacích kontaktů

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 3

Rozm.: (š x v x h) 249.5 x 207 x 233.3 mm

Jmenovitý proud: 250 A

Jmenovitý proud - filtr: 250 A

Provedení: Odpínač s pojistky 3KF

Šířka: 249.5 mm

V: 207 mm

Hloubka: 233.3 mm

: Other

: 250 A

: 3

: 100 kA

: IP00

: NH0, NH1

: NE

: NE

: ANO

: ANO

: 132 kW

: 8 kA

: ANO

: NE

: 690 V

: NE

: NE

: Front side

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1700304 3pólový 250 A 8 spínacích kontaktů, 8 rozpínacích kontaktů 690 V/AC Siemens 3KF33252LF11

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1700304 3pólový 250 A 8 spínacích kontaktů, 8 rozpínacích kontaktů 690 V/AC Siemens 3KF33252LF11

Popis

Odpínač s pojistkou 250 a, stavební šedá. 3, 3 pólů pro nožová pojistková vložka NH vel. 0 a 1 čelní pohon, kompletní přístroj s přímým pohonem, šedý plochý vypínač s pojistkou 3KF jako hlavní, NOT VYPÍNAČ nebo spínač pro opravu. Vypínač zátěže s pojistkami 3KF umožňuje v závislosti na velikosti zapnutí a vypnutí jmenovitého proudu mezi 32 a 800 A. Kromě toho tvoří funkci bezpečnostního oddělení ve všech nízkonapěťových obvodech. Odpínač s pojistkami 3KF je optimalizován pro náročné aplikace, při kterých jsou používány nožové pojistkové vložky. 1. Variabilně použitelný odpínač se spojkou dveří nebo přímým pohonem v 5 konstrukčních velikostech. 2. Snadná montáž funkcí díky rozsáhlému příslušenství. 3. Spolehlivá ochrana proti úrazům elektrickým proudem díky uzavíratelné funkci, ochrana proti dotyku a automaticky uzamčené ochranné kryty v zapnutém stavu. 4. Odolná technika s vysokou zkratovou odolností pro vysokou dostupnost zařízení. 5. Rychlá montáž na montážní lištu pro konstrukční velikosti až 80 A. 6. Efektivní inženýrství s rozsáhlými daty CAx. 7. Bezpečná ochrana i pro větrné elektrárny do 690 v + 10 %.
