Stavba reprobeden 2. díl – osazení reproduktory značky Visaton

V předchozím videu jsem úspěšně, za vydatné pomoci profesionálních svěrek Bessey, postavil ozvučnice a teď přišel čas na jejich osazení reproduktory a dalšími prvky nezbytnými pro skvělý hudební zážitek. Conrad nabízí buď sady levnějších komponentů i s plánkem a návodem na výrobu ozvučnic, nebo samostatné komponenty, například od známé značky Visaton.

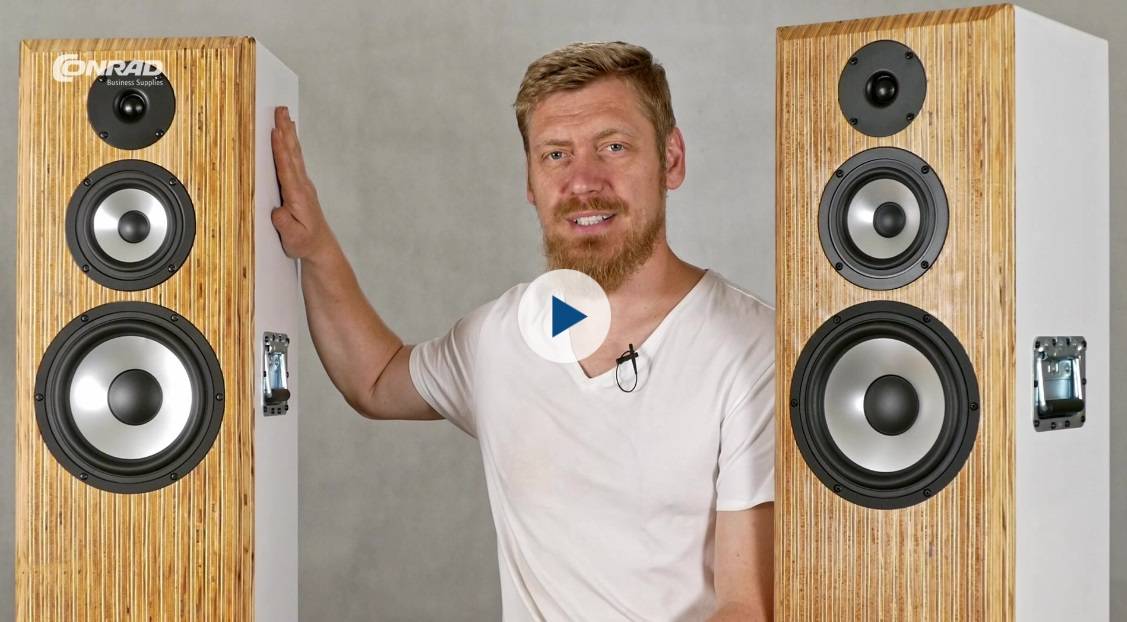

Za vzor padly skříně Visaton Classic 200

Výhodou je, že tahle firma současně staví také kompletní reprosoustavy a netají se technickými údaji včetně okótovaného výkresu ozvučnice, takže si můžete postavit vlastní reprobedny ze stejných prvků, jako má vyladěný tovární originál. Já jsem celkem konzervativní, takže mi do oka padly skříně Visaton Classic 200. Při použití stejného hlubokotónového reproduktoru jsem mohl využít informace o vnitřním objemu skříní. Namísto obligátních desek o tloušťce 19 milimetrů jsem ale použil tlustší, proto při zachování vnitřního objemu narostly vnější rozměry a pochopitelně i hmotnost. Ale takhle velké reprosoustavy si podle mě masivnější skříň zaslouží.

Jak na to?

Začnu tím, že si nastříhám polyesterové rouno, kterým vyložím stěny bassreflexové ozvučnice včetně zadní stěny. K upevnění poslouží ruční sponkovačka. V místě otvorů pro připojovací terma

Začnu tím, že si nastříhám polyesterové rouno, kterým vyložím stěny bassreflexové ozvučnice včetně zadní stěny. K upevnění poslouží ruční sponkovačka. V místě otvorů pro připojovací terminál či bassreflexový nátrubek je potřeba rouno proříznout třeba do kříže, stejně jako se musí řezat v místě přepážek. Do uzavřené části pro středobasový a výškový reproduktor tlumicí materiál pouze volně naskládám.

Do otvoru v zadní stěně se upevní terminál, na který se před tím připájí kabel vedoucí k výhybce. Ozvučnice se uzavře vlepením zadní stěny. Polodrážky na spojovaných dílech zvětšují styčnou plochu a eliminují riziko netěsnosti. Housenka lepidla musí být spojitá, aby spoj byl vzduchotěsný. Nakonec se spáry zatmelí bílým akrylátovým tmelem. Pro další operace, případně servis jsou od teď k dispozici jen otvory pro reproduktory.

Propojovací kabely k reproduktorům v horní části ozvučnice jsem protáhl otvorem v příčce a průchod jsem vzduchotěsně zatmelil. Kabely se připájí k příslušným konektorům na výhybce, které jsou označené. Dodržujte polaritu, která je všude důsledně značená, také kabely mají jeden vodič odlišený barevným pruhem.

inál či bassreflexový nátrubek je potřeba rouno proříznout třeba do kříže, stejně jako se musí řezat v místě přepážek. Do uzavřené části pro středobasový a výškový reproduktor tlumicí materiál pouze volně naskládám.

Visaton dokonce uvádí průřez použitých kabelů, takže jsem přesně věděl, kolik budu potřebovat jedenapůlky i dvaapůlky. U Conrada můžete objednat jak celé balení kabelu, tak metráž. Silnější kabel spojí terminál s výhybkou a pokračuje do hlubokotónového reproduktoru. Zbylé reproduktory jsou s výhybkou spojeny tenčím kabelem, který jsem vzal na míru. Ze zbylé dvaapůlky z desetimetrového balení budou luxusní kabely pro spojení se zesilovačem.

Výhybku jsem upevnil na zadní desku naproti basovému reproduktoru. Zbývá už jen připojit a připevnit reproduktory a bassreflexový nátrubek. Ten stačí narazit do přesně vyvrtaného otvoru, zatímco reproduktory se připevní pomocí šroubů. Conrad nabízí dokonce i originální vruty od Visatonu. Hlubokotónový reproduktor se musí podložit tlumicím materiálem, který je přiložen v balení.
