VOLTCRAFT DSO-3204 USB osciloskop 200 MHz, 4kanálový, 250 MSa/s, 16 kpts, 8 Bit, s pamětí (DSO), spektrální analyzátor,
EAN:
Označení výrobce:
Objednací číslo:
Celková cena (6 805,79 Kč / kus)
6 805,79 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity

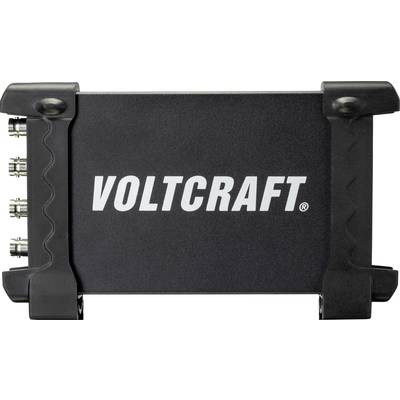

Předsádka USB osciloskopu DSO-3204
- Šířka pásma 200 MHz
- Počet analogových vstupů 4
- Kompatibilní se softwarem LabView
Technické parametry
- Nastavitelný dělicí poměr snímací hlavy: 1:1, 10:1, 100:1, 1000:1
- Impedance: 1 MΩ / 25 pF
- Kategorie produktu
USB osciloskop
- Šířka pásma
200 MHz
- Vzorkovací frekvence na kanál
250 MSa/s
- Rozlišení
8 Bit
- Vlastnosti osciloskopu
s pamětí (DSO)
spektrální analyzátor
- Časová základna
2 ns - 1000 s / dílek
- Počet analogových vstupů
4
bez certifikátu
- Kategorie měření
CAT I
- Vertikální vychylování
2 mV - 10 V / dílek
- Vstupní impedance
1 MΩ
- Vstupní spojení
AC, DC, GND
- Vstupní napětí
35 V
- Napájení
USB
- Rozm.
(d x š x v) 190 x 35 x 100 mm
- Hmotnost
900 g
- Šířka
35 mm
- V
100 mm
- Délka
190 mm
- Rozhraní
USB
- Hloubka paměti na kanál (Mpts)
16 kpts
- Typ
DSO-3204
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1490962 VOLTCRAFT DSO-3204 USB osciloskop 200 MHz, 4kanálový, 250 MSa/s, 16 kpts, 8 Bit, s pamětí (DSO), spektrální analyzátor,
Prohlášení o shodě
Prohlášení o shodě 1490962 VOLTCRAFT DSO-3204 USB osciloskop 200 MHz, 4kanálový, 250 MSa/s, 16 kpts, 8 Bit, s pamětí (DSO), spektrální analyzátor,
Záruční podmínky
Záruční podmínky 1490962 VOLTCRAFT DSO-3204 USB osciloskop 200 MHz, 4kanálový, 250 MSa/s, 16 kpts, 8 Bit, s pamětí (DSO), spektrální analyzátor,
Ke stažení
Ke stažení 1490962 VOLTCRAFT DSO-3204 USB osciloskop 200 MHz, 4kanálový, 250 MSa/s, 16 kpts, 8 Bit, s pamětí (DSO), spektrální analyzátor,
Ke stažení 1490962 VOLTCRAFT DSO-3204 USB osciloskop 200 MHz, 4kanálový, 250 MSa/s, 16 kpts, 8 Bit, s pamětí (DSO), spektrální analyzátor,
Ke stažení 1490962 VOLTCRAFT DSO-3204 USB osciloskop 200 MHz, 4kanálový, 250 MSa/s, 16 kpts, 8 Bit, s pamětí (DSO), spektrální analyzátor,
Popis
Ve spojení s počítačem kompatibilním s Windows® a vybaveným 2 rozhraními USB získáte paměťový osciloskop s rozsáhlým vybavením a další předností v podobě možnosti ukládat naměřené údaje do počítače a dále je zpracovávat. Přístroj má 4 nezávislé kanály pro záznam signálů do 200 MHz. Obrazovka monitoru připomíná běžný osciloskop. Velmi jednoduchá obsluha díky funkci Auto-Set (automatické přizpůsobení nastavení na aktuální měřený signál) a rozsáhlým spouštěcím funkcím. Analytická funkce FFT umožňuje spektrální analýzy.
Provedení

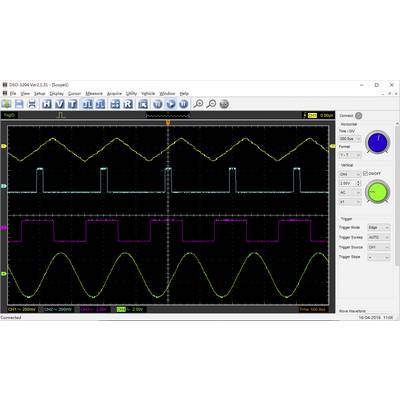

- Čtyři nezávislé kanály

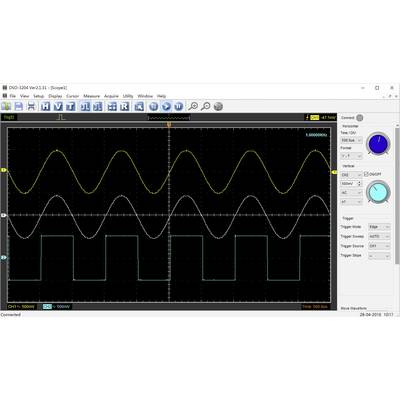

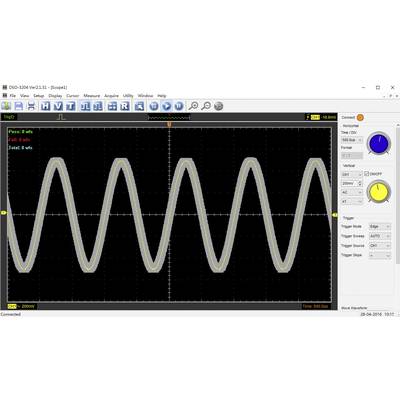

- Obrazovka monitoru připomíná běžný osciloskop.
- Funkce Auto-Set automaticky přizpůsobí nastavení na aktuální měřený signál.
- Rozsáhlé funkce spouštění a měření napětí a času
- Funkce kurzoru

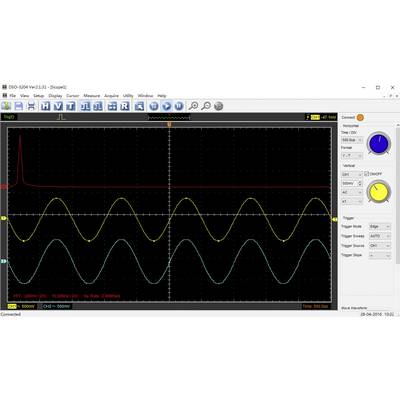

- Analytická funkce FFT umožňuje provádět spektrální analýzy
- Export dat do programu Excel
Obsah balení
- Osciloskop · CD se softwarem · USB-Y kabel.
- Tento text byl přeložen strojově.
Doplňující informace
Měřící kontakt BNC zásuvky je spojený s uzemněním USB (USB GND). Při použití s notebooky doporučujeme izolovat snímací hlavy.
Požadavky na systém
- CD mechanika · 2 volná rozhraní USB 2.0 · Windows® XP / Windows Vista TM / Windows® 7 a novější
