Nové pojetí zapojení.
Status quo jako výzva...
Strojírenství a výroba zařízení v současnosti čelí velkým výzvám kvůli nedostatku kvalifikovaného personálu. Stávající odborníci musejí často vykonávat úkoly, které by dnes bylo možné zvládnout výrazně rychleji. Zejména při zapojování motorových jističů a stykačů existuje značný potenciál pro optimalizaci.
Rozšířená šroubová technika vyžaduje spoustu času. Alternativy jako pružinové a push-in svorky sice nabízejí rychlejší řešení, pro nezaškolený personál a roboty jsou však vhodné jen omezeně. Náročněji se s nimi manipuluje a nejsou vhodné pro všechny typy vodičů. Navíc poskytují jen omezenou zpětnou vazbu o správném zapojení.

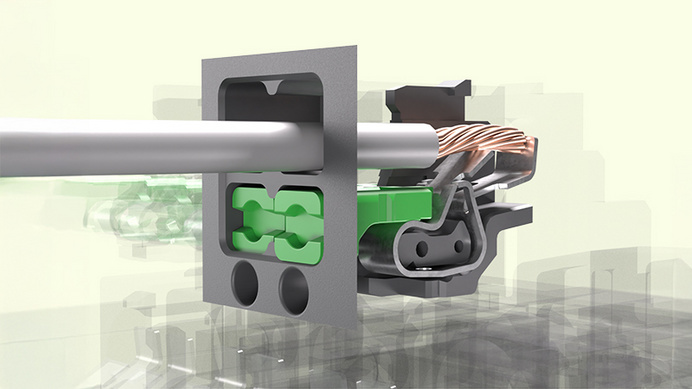

Naše řešení...
S více než 100 lety zkušeností v oblasti ochrany motorů a stykačové techniky představujeme novou generaci TeSys Deca s technikou SNAP IN! Tyto přístroje díky intuitivním a inovativním svorkám umožňují elektrické připojení bez použití nářadí za pouhou jednu sekundu na vodič, což představuje až o 96 % rychlejší zapojení ve srovnání s tradičními metodami.
Robustní pružinové svorky jsou navrženy tak, aby se neuvolnily ani při silných otřesech a nevyžadovaly žádné dodatečné dotahování. Svorky SNAP IN zaskočí s jasným cvaknutím, jakmile je vodič správně zasunut, a poskytují tak akustickou, haptickou i vizuální zpětnou vazbu. To zajišťuje rychlé a spolehlivé zapojení, které lze provádět i pomocí robotů při automatizované výrobě rozvaděčů. Jak ohebné (lankové), tak pevné vodiče lze připojit bez použití dutinek a speciální zkušební body umožňují snadnou kontrolu funkčnosti.

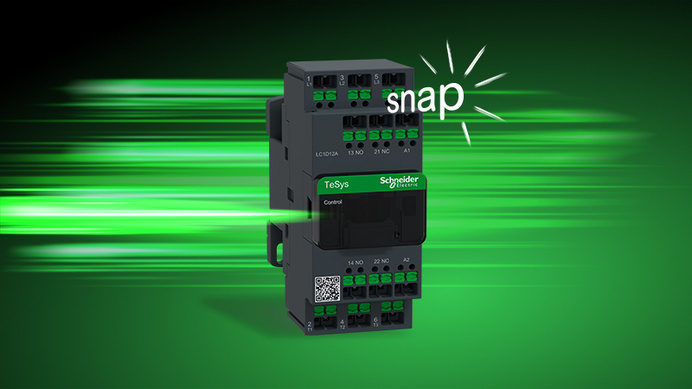

Jedním cvaknutím!
Průlomová připojovací technika SNAP IN přináší značnou úsporu času během procesu zapojování. Umožňuje bezchybné vytváření elektrických spojů jak nespecializovaným pracovníkům, tak robotům. Díky montáži bez použití nářadí, kterou lze provést pouze jednou rukou, jasným mechanismům zpětné vazby a nulové potřebě údržby se celý proces zapojování výrazně zjednodušuje. Zařízení tak lze uvést do provozu rychle, efektivně a bezpečně.
TeSys Snap-In | Přehled produktů

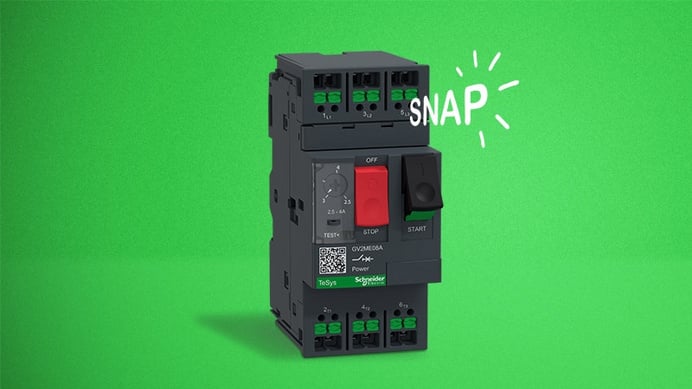

TeSys Deca Power GV2
Motorový jistič
Ochrana proti přetížení, zkratu a výpadku fáze, která předchází přehřátí a poškození.

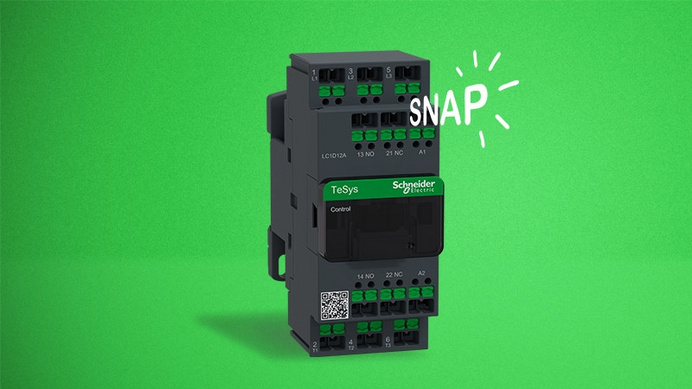

TeSys Deca Control LC1D
Výkonové stykače
Pro spínání a přerušování velkých proudů v elektrotechnickém průmyslu

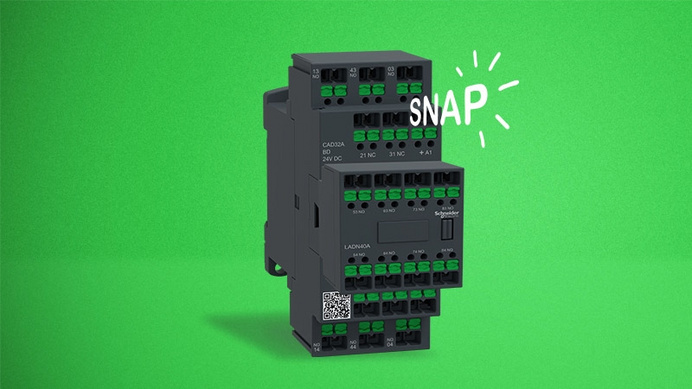

TeSys Deca CAD
Pomocné stykače
Pro automatizační a řídicí techniku pro spínání malých proudů nebo řídicích signálů
TeSys Snap-In
TeSys Snap-In
Inovativní technika zacvakávacího spojení umožňuje časově úspornou instalaci bez použití nářadí, která je intuitivní a neuvěřitelně snadno použitelná. To nejen zkracuje dobu montáže, ale také výrazně minimalizuje riziko zranění. Flexibilita systému se ukazuje jako skutečná výhoda, zejména v těžko dostupných místech. Navíc těžíte z nižších nákladů, protože eliminujete potřebu nářadí a údržby. Efektivní, bezpečné a udržitelné – dokonale přizpůsobené vašim potřebám.

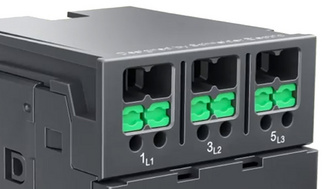

Dodací podmínky
Zařízení je dodáváno s předpjatou pružinou. Poloha tlačítka indikuje stav zapojení předpjaté svorky.
Zapojení
Vložení odizolovaného vodiče do upínacího bodu je snadné a bezpečné, bez nutnosti dalších příprav.

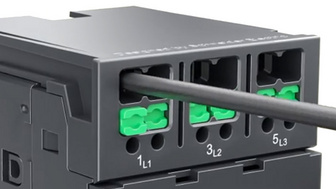

Upnutí
Při dotyku vodiče s kontaktem svorky se uvolní pružina a bleskově se sevře. Tím se změní poloha tlačítka, což je doprovázeno jasným „cvaknutím“.

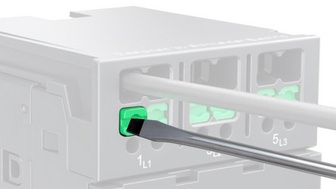

Odpojení
Nejprve zatlačte všechna tlačítka šroubovákem (2,5–3,5 mm) do původní polohy. Poté lze vodiče bez námahy a jednou rukou vytáhnout ze svorkových míst.
Srovnání připojovacích technik
| Typ připojení | Ohebné vodiče bez dutinek | Je možné zapojení bez použití nástrojů? | Indikátor stavu zapojení | Bezúdržbové zapojení | Je možné odpojit kabel jednou rukou? |
|---|---|---|---|---|---|
| Snap-In | Ano | Ano | Ano | Ano | Ano |
| Push-In | Ano | - | - | Ano | - |
| Pružinové svorky | Ano | - | - | Ano | - |
| Šroubové svorky | - | - | - | - | - |

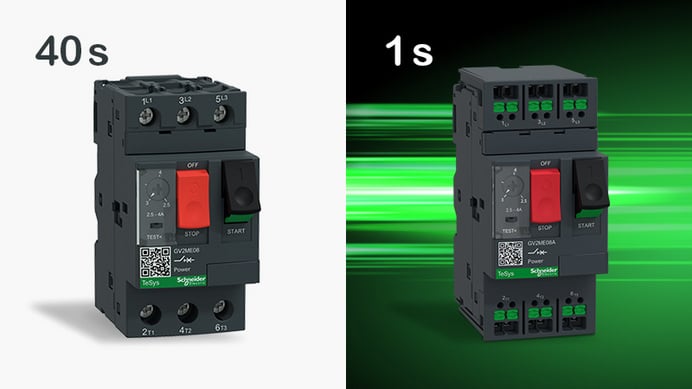

Více času na to podstatné – jedním cvaknutím!
Díky jednoduchému způsobu zapojování zvládne bezproblémové připojení vodičů ke svorkám laik i automatizovaný systém – a to za výrazně kratší dobu. S technologií SNAP IN připojíte vodič za pouhé dvě sekundy. Oproti šroubovým spojům, které trvají kolem 30 sekund, to znamená 96% úsporu času. Ve srovnání s pružinovými svorkami a systémy Push-In je zapojení se SNAP IN až o 88 % rychlejší.
| Typ připojení | Odizolování vodiče | Příprava konce vodiče | Doba připojení | Kompletní doba zapojení |
|---|---|---|---|---|
| Snap-In | 1 s | N/N 11 s | 1 s bez dutinky 1 s vč. dutinky | 2-12 s bez dutinky 2-12 s vč. dutinky |
| Push-In | 1 s | N/N 11 s | 6 s bez dutinky 2 s vč. dutinky | 7-18 s bez dutinky 3 - 14 s vč. dutinky |
| Pružinové svorky | 1 s | N/N 11 s | 6 s bez dutinky 2 s vč. dutinky | 7 - 18 s bez dutinky 3 - 14 s vč. dutinky |
| Šroubové svorky | 1 s | 11 s | 18 s | 30 s |
*dutinka = Koncová objímka vodiče

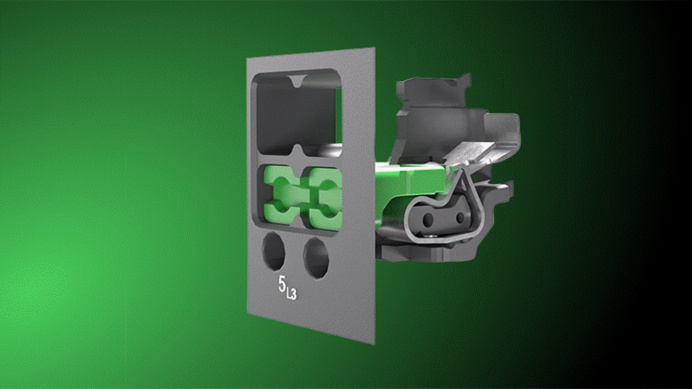

Drží, co slíbí – jedním cvaknutím!
Výjimečnou vlastností nové připojovací techniky SNAP IN je její úplná bezúdržbovost. Použité pružiny vyvíjejí tak silný tlak, že se kontakty neuvolní ani při silných otřesech či vibracích. Díky tomu jsou tyto mimořádně odolné svorky ideální pro rozvaděče v náročných podmínkách nebo na těžko přístupných místech elektrických rozvodů. Mezi typické oblasti použití patří kolejová doprava, stavební stroje nebo náročná průmyslová prostředí. Uživatelé se tak mohou spolehnout na elektrické spojení, které i v extrémních podmínkách předchází chybnému zapojení. Tím se předchází zdlouhavé údržbě i případným výpadkům provozu v důsledku uvolněných spojů.

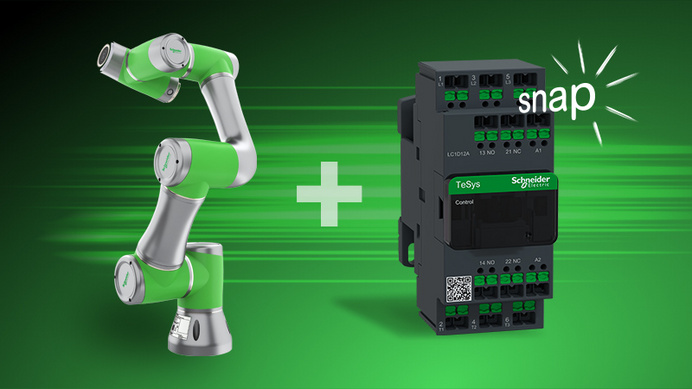

Připraveno pro robotizaci – jedním cvaknutím!
Inovativní svorka SNAP IN je stvořená pro automatizovanou budoucnost, a nese tak označení „Ready-to-Robot“. Zapojování vodičů dnes snadno zvládne kolaborativní robot – například Lexium Cobot od společnosti Schneider Electric. Ramenu robota stačí pouze zasunout vodič do příslušného otvoru. Díky zřetelnému audiovizuálnímu potvrzení při zasunutí může robot vybavený vhodnými snímači ihned ověřit perfektní kontakt. Uvažujete o automatizaci svých procesů? Naši experti jsou vám plně k dispozici pro vaše projekty.
