Ziehl MU2000K T236053 měřicí převodník

Kategorie produktu

měřicí převodník

Typ

MU2000K

Vstupy měření

Messeingang Spannung: AC/DC 0-30/150/300/600 V. 80-120 V. Ri = 500 kΩ. max. 600 V;max. 300 V gegen GND Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K Messeingang Strom: AC/DC 1A. 5A. max. 7.5A/4s. 25A/1s. 30 mΩ Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K

Provozní napětí

24 V/DC 48 V/DC 110 V/AC 230 V AC 24 V/AC 48 V/AC 110 V/DC 230 V/DC

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

6 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 387,60 Kč / kus)

4 387,60 Kč

Bez DPH.

Doprava zdarma

Už jen 6 Ks skladem!

Nahlásit právní incident

Hlavní benefity

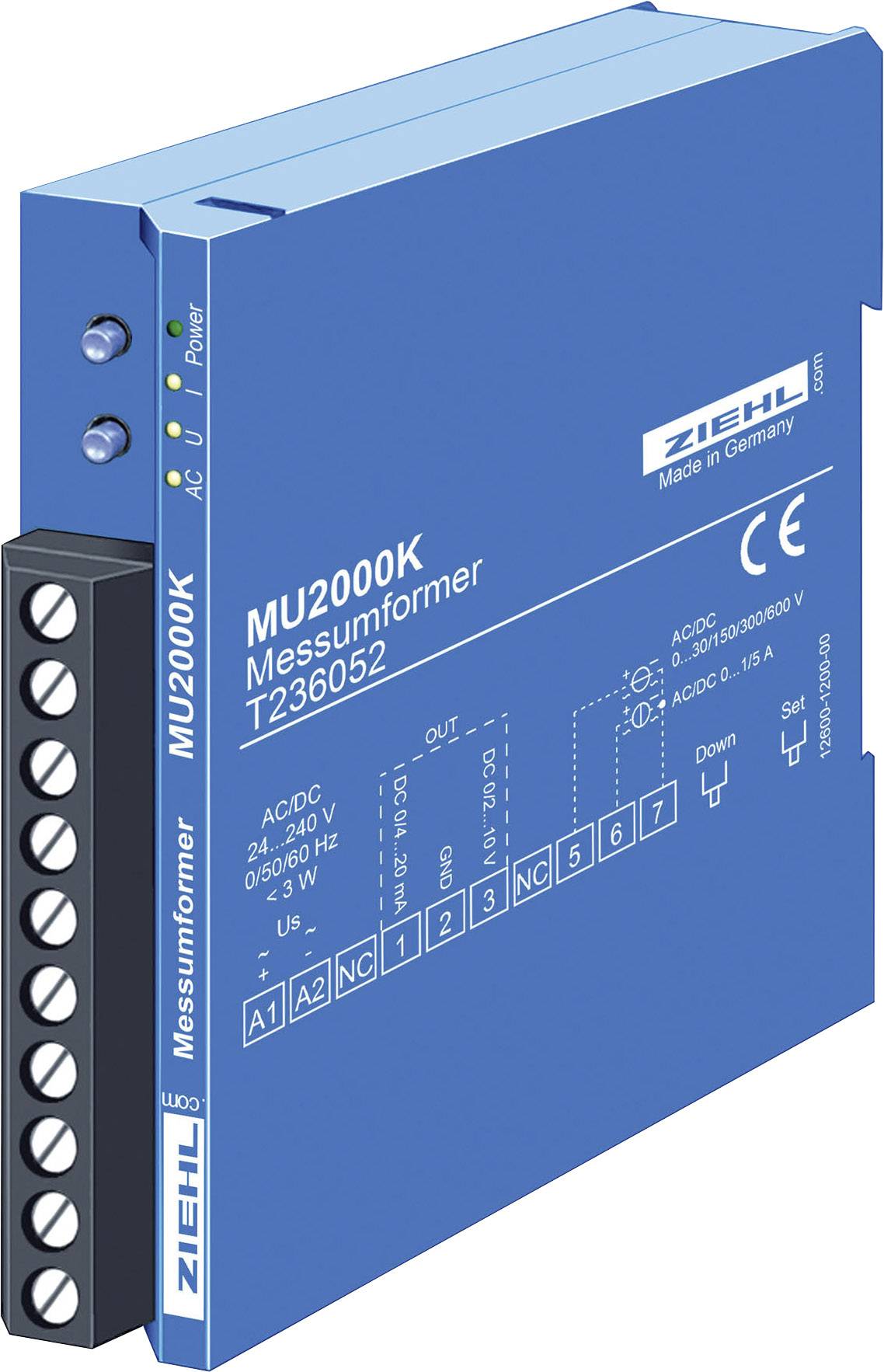

Univerzální měřicí převodník typ MU2000K AC a DC

AC a DC měření bez přepínání možné
Programovatelný nulový bod a Full Scale pro další použití může uživatel libovolně přizpůsobeny.
Případné oddělení mezi vstupu, výstupu a řídicí napětí

Technické parametry

Řídicí napětí us: AC/DC 24V-240 V, 0/50/60 Hz< 3 W< 8 VA; DC 20,4 - 297 V, AC, 20 - 264 V
Měřicí vstup napětí: AC/DC 0 - 30 min/150/300/600 V, 80-120 V, Ri = 500 kΩ, max. 600 V; max. 300 V proti GND
Přesnost: DC ≤ 0,1 % AC ≤ 0,5 % (50/60 Hz) z konečné hodnoty; teplotní drift< 0,02 % K
Vstupní proud: měření AC/DC 1 A, 5 A, max. 7,5 A/4s, 25A / 1s, 30 mΩ
Přesnost: DC ≤ 0,1 % AC ≤ 0,5 % (50/60 Hz) z konečné hodnoty; teplotní drift< 0,02 % K.

Typ: MU2000K

Kategorie produktu: měřicí převodník

Vstupy měření: Messeingang Spannung: AC/DC 0-30/150/300/600 V. 80-120 V. Ri = 500 kΩ. max. 600 V;max. 300 V gegen GND Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K Messeingang Strom: AC/DC 1A. 5A. max. 7.5A/4s. 25A/1s. 30 mΩ Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K

Provozní napětí: 24 V/DC
48 V/DC
110 V/AC
230 V AC
24 V/AC
48 V/AC
110 V/DC
230 V/DC

Ke stažení

List technických údajů

List technických údajů 1462373 Ziehl MU2000K T236053 měřicí převodník

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1462373 Ziehl MU2000K T236053 měřicí převodník

Popis

Převodník MU2000K lze použít jako vstupní signály stejnosměrného a střídavého napětí do 600 V stejnosměrné a střídavé proudy 0…1/5 A měření. K dispozici jsou předem rozsahy měření. Další oblasti lze jednoduše.

Výstupní signály 0/2-10 V a 0/4-20 mA jsou potenciálově odděleno od měřicí vstup a řídicí napětí. Díky univerzální síťový adaptér AC/DC 24-240 V lze převodník na všech běžných napájecích napětí.

Který MU2000K je vhodný např. pro měření napětí a nabíjecí proudy baterií. Jako měřicí převodník pro AC signály může napětí a proudu v Eigenerzeugungsanlagen.

Tento text byl přeložen strojově.
