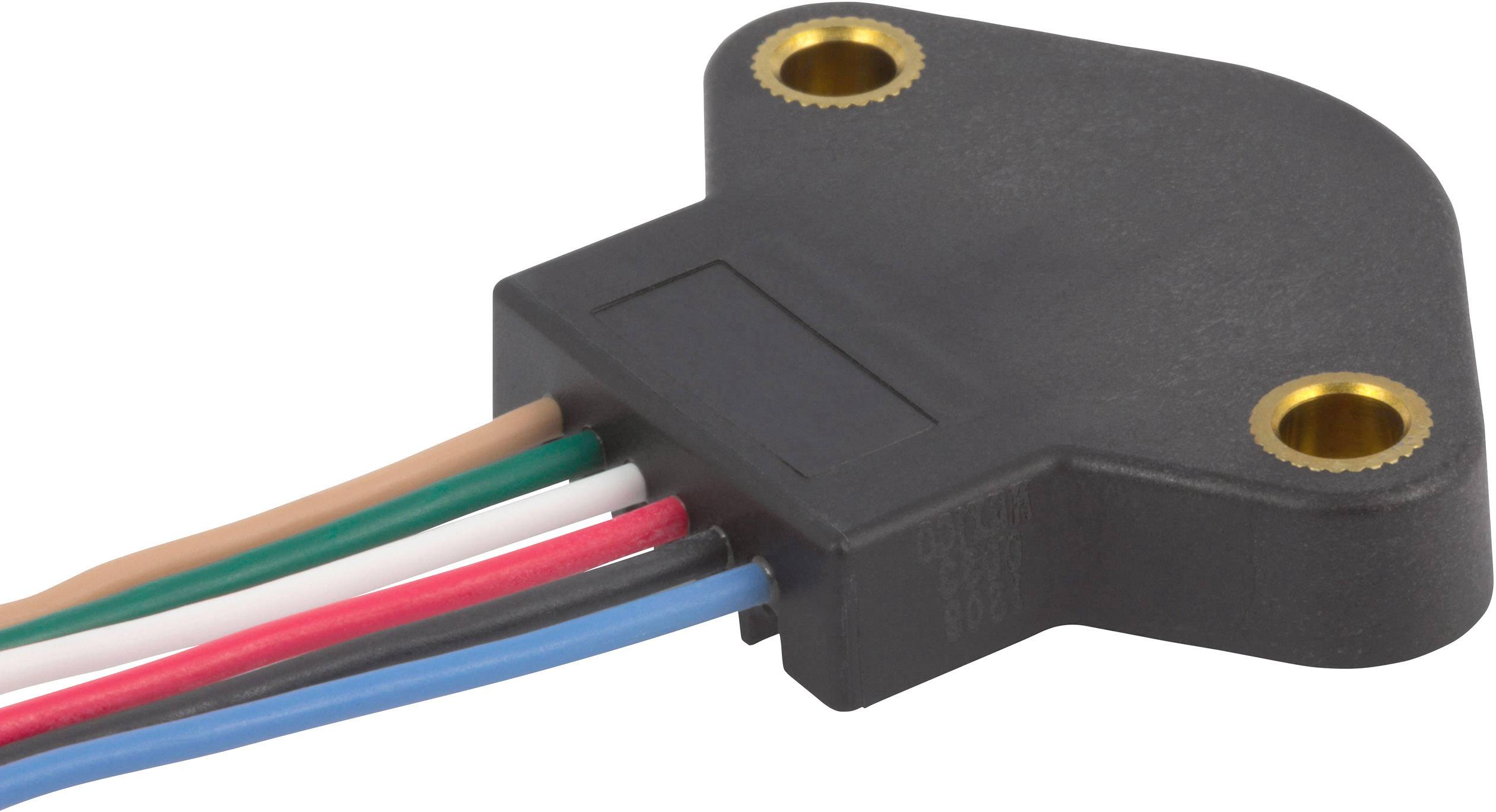

ZF úhlový senzor AN920032 AN920032 Měřicí rozsah: 360 ° (max) analogové napětí kabel, otevřené konce
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
úhlový senzor
Min. provozní napětí
5 V/DC
Provozní napětí max.
5 V/DC
měřicí rozsah
360 °
Připojení
kabel, otevřené konce
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 321,49 Kč
3
3% = 42,95 Kč
1 278,54 Kč
5
5% = 60,13 Kč
1 261,36 Kč
10
5% = 71,50 Kč
1 249,99 Kč
25
6% = 84,45 Kč
1 237,04 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 321,49 Kč / kus)
1 321,49 Kč
Bez DPH.
Už jen 8 Ks skladem!
Hlavní benefity
Úhlový/polohový senzor AN9
Dodatečné informace:
Technické parametry
- Kategorie produktu
úhlový senzor
- Typ
AN920032
- Min. provozní napětí
5 V/DC
- Provozní napětí max.
5 V/DC
- Provozní napětí
5 V/DC
- měřicí rozsah
360°
- Měřicí rozsah
360 ° (max)
- Výstupní signál (min.)
0.5 V
- Výstupní signál (max.)
4.5 V
- Připojení
kabel, otevřené konce
- Délka kabelu
30.50 cm
- Rozhraní
analogové napětí
- Min. teplota
-40 °C
- Max. teplota
+125 °C
- Splňuje RoHS
ano
- Typ
AN920032
Ke stažení
List technických údajů
List technických údajů 276140 ZF úhlový senzor AN920032 AN920032 Měřicí rozsah: 360 ° (max) analogové napětí kabel, otevřené konce
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 276140 ZF úhlový senzor AN920032 AN920032 Měřicí rozsah: 360 ° (max) analogové napětí kabel, otevřené konce
Popis
Programovatelný úhlový/polohový senzor Vysoká přesnost proti vychýlení. Bezkontaktní úhlový senzor pro 360stupňové určování pozice. S redundantním výstupním signálem pro vyšší spolehlivost. Třída ochrany: IEC60529 (IP68). EMC/ESD ochrana podle standardu SAE J1113.
Vzdálenost senzoru od senzorové plochy se nastavuje otáčením magnetu. Výstupní napětí snímače je závislé na pozici úhlu.
Nejlepších výsledků lze dosáhnout v kombinaci s volitelným magnetem AS500106 obj. č. 276144.
Použití:snímač polohy škrtící klapky, zjišťování polohy hřídele, PRNDL spínačů, pozice řízení, poloha pedálů.
Vzdálenost senzoru od senzorové plochy se nastavuje otáčením magnetu. Výstupní napětí snímače je závislé na pozici úhlu.
Nejlepších výsledků lze dosáhnout v kombinaci s volitelným magnetem AS500106 obj. č. 276144.
Použití:snímač polohy škrtící klapky, zjišťování polohy hřídele, PRNDL spínačů, pozice řízení, poloha pedálů.
