Zettler Electronics AZ943-1CH-18DE, AZ943-1CH-18DE relé do DPS, monostabilní, 1 cívka, 30 V/DC, 300 V/AC, 15 A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
relé do DPS
Jmenovité napětí cívky
18 V/DC
Mód řízení
monostabilní, 1 cívka
Typ kontaktu
1 přepínací kontakt
Spínací napětí (max.)
30 V/DC
300 V/AC
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
59,50 Kč
10
7% = 4,45 Kč
55,05 Kč
25
10% = 6,24 Kč
53,26 Kč
50
12% = 7,43 Kč
52,07 Kč
100
15% = 8,76 Kč
50,74 Kč
250
17% = 10,24 Kč
49,26 Kč
500
21% = 12,21 Kč
47,29 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (59,50 Kč / kus)
59,50 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Miniaturní relé na desky plošných spojů AZ943, 15 A
Dodatečné informace:
Technické parametry
- Kategorie produktu
relé do DPS
- Typ
AZ943-1CH-18DE
- Jmenovité napětí cívky
18 V/DC
- Řídicí napětí (min.)
13.5 V/DC
- Řídicí napětí (max.)
40.2 V/DC
- Mód řízení
monostabilní, 1 cívka
- Odpor cívky
900 Ω
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
AgSnO
- Spínací napětí (max.)
30 V/DC
300 V/AC
- Spínací proud (max.)
15 A
- Max. spínací výkon
210 W
2770 VA
- Připojení
pájecí piny
- Izolační napětí
1000 V
- Elektrická životnost
1x 105 spínacích cyklů
- Mechanická životnost
1x 106 spínacích cyklů
- Min. teplota
-40 °C
- Max. teplota
+70 °C

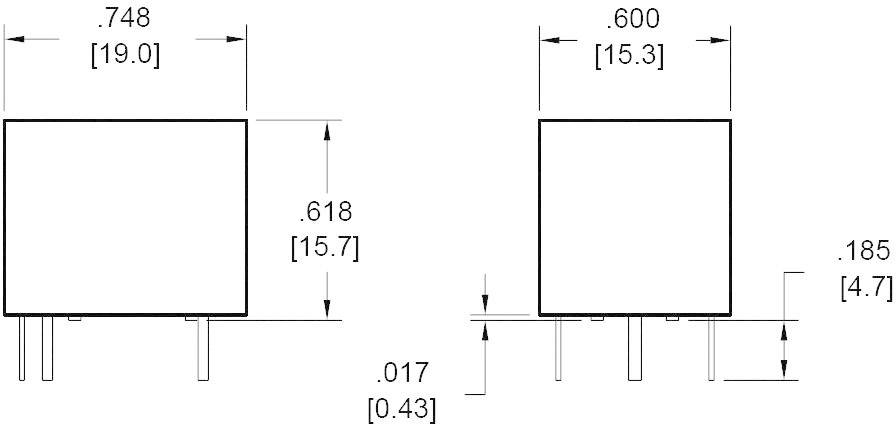

- Délka
19 mm
- Šířka
15.3 mm
- V
15.7 mm
- Rozm.
(d x š x v) 19 x 15.3 x 15.7 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- Izolační odpor
(500 V/DC) 100 MΩ
- Jmenovité napětí
18 V/DC
- Spínací hodnoty
2770 VA / 210 W W
- Spínací napětí
30 V/DC / 300 V/AC V/AC
- Spínací proud
15 A
- Typ
AZ943-1CH-18 DE
- Izol. nap.
(cívka/kontakt) 1500 V / (kontakty) 1000 V V
- Provozní teplota
-40 - +70 °C
Ke stažení
List technických údajů
List technických údajů 503613 Zettler Electronics AZ943-1CH-18DE, AZ943-1CH-18DE relé do DPS, monostabilní, 1 cívka, 30 V/DC, 300 V/AC, 15 A, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 503613 Zettler Electronics AZ943-1CH-18DE, AZ943-1CH-18DE relé do DPS, monostabilní, 1 cívka, 30 V/DC, 300 V/AC, 15 A, 1 ks
Popis
Utěsněná verze se schválením TÜV, UL a CUR
