Zettler Electronics AZ822-2C-3DE, 507422 relé do DPS, monostabilní, 1 cívka, 220 V/DC, 250 V/AC, 2 A, 1 ks

Černé relé značky Zettler, model AZ822-2C-12DE, 12VDC, určené pro řízení elektrických obvodů.

Ilustrační obrázek

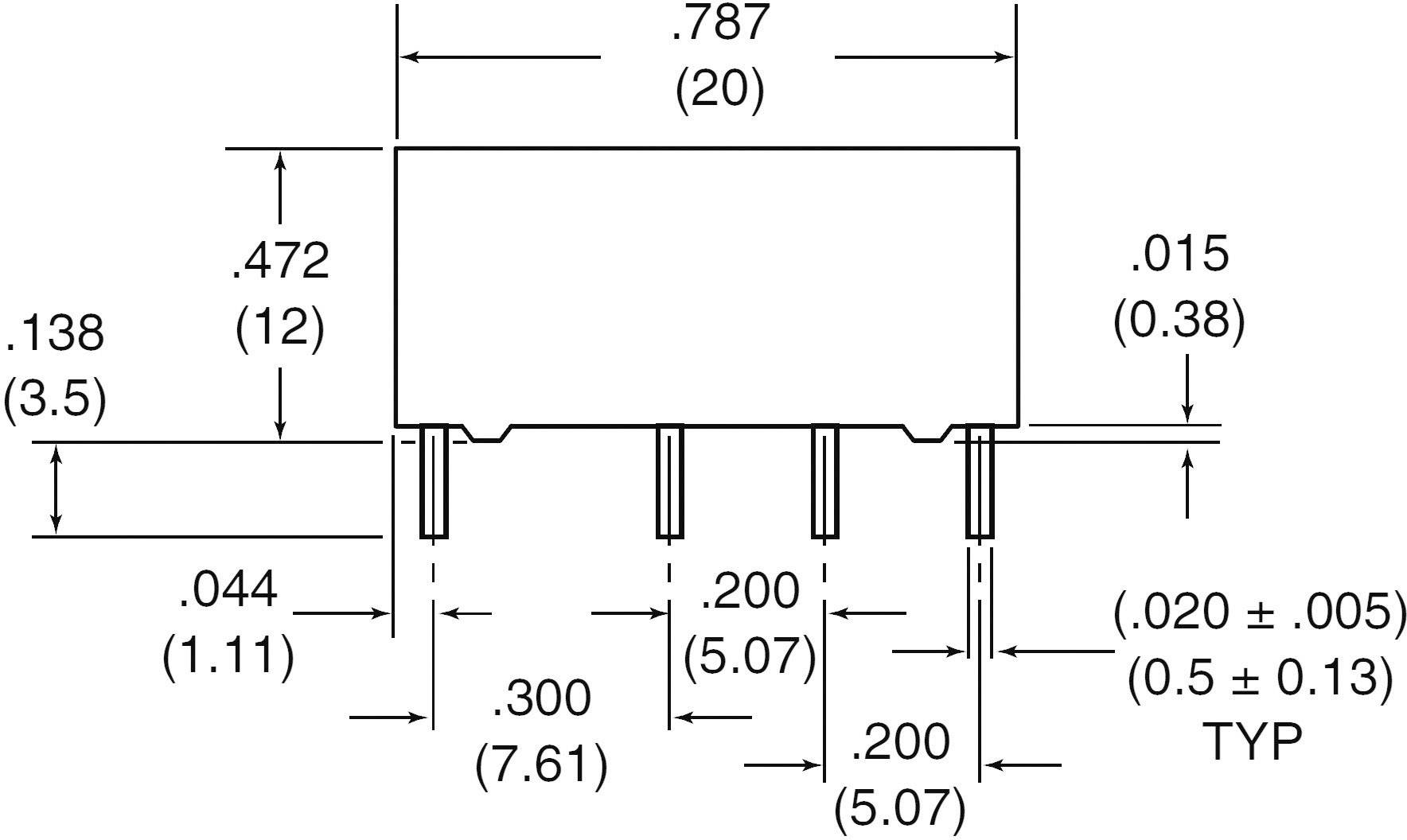

Technický výkres elektronické součástky s rozměry v palcích a milimetrech. Podrobnosti o šířce, délce a roztečích pinů.

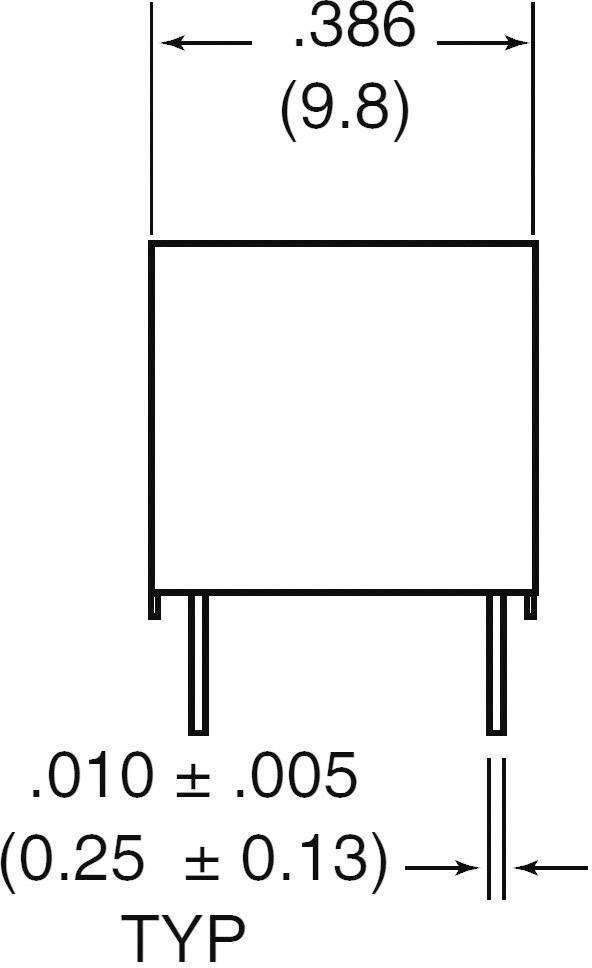

Technický výkres obdélníkové součástky se dvěma spodními přípoji. Rozměry: šířka 0,386 palce (9,8 mm), vzdálenost přípojů 0,010 ± 0,005 palce.

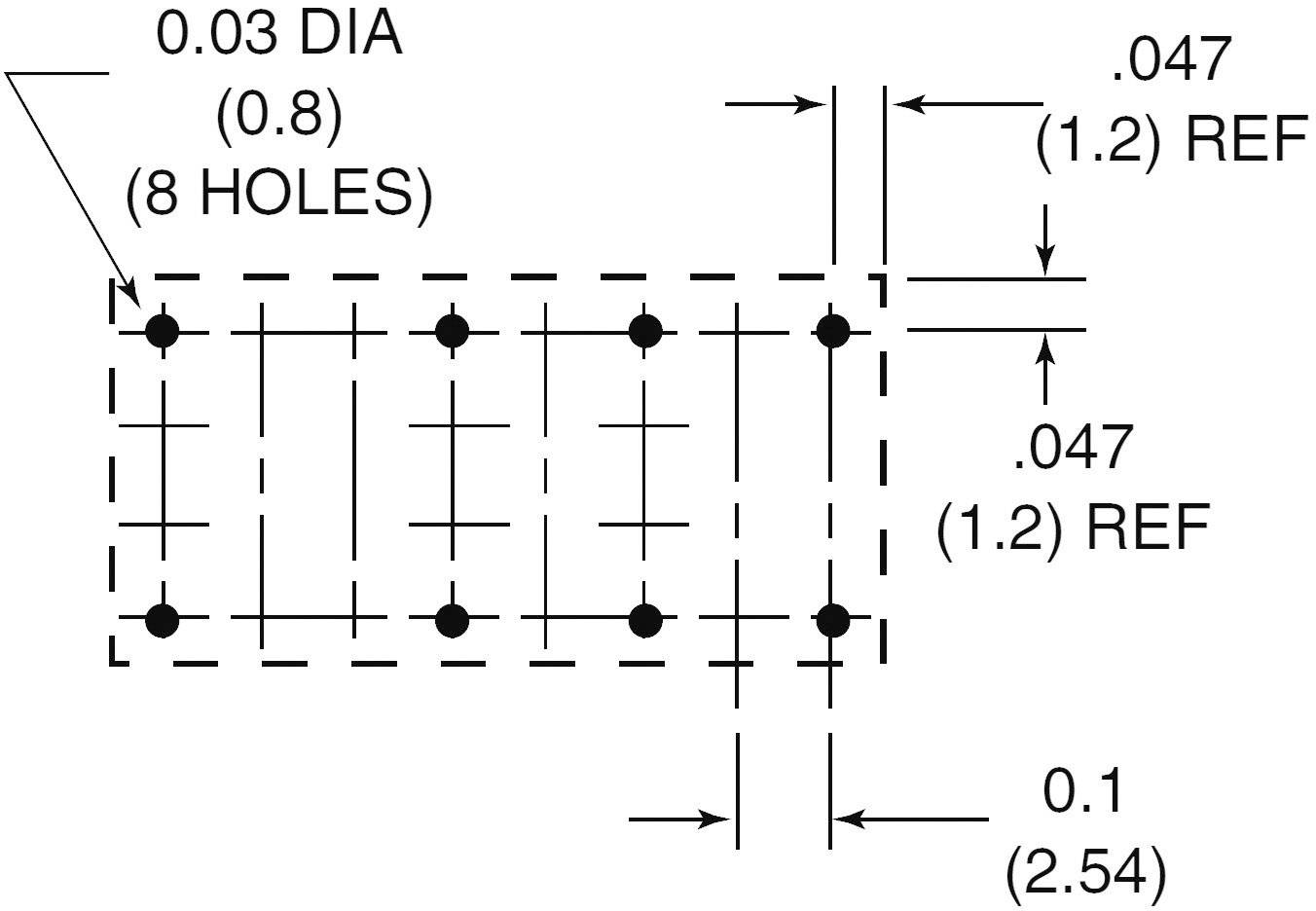

Technický výkres obdélníkového dílu s osmi otvory o průměru 0,03, kótovaný na 0,047 a 0,1 jednotek s referenčními body.

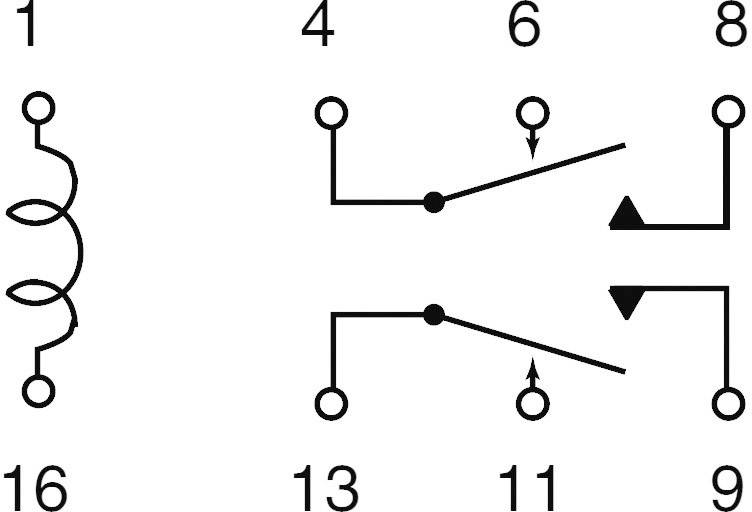

Schéma zapojení: Dva přepínače se šipkami znázorňujícími polohy kontaktů. Vlevo nahoře cívka, dole čtyři očíslované svorky.

1/5

Ilustrační obrázek

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

3 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

2 přepínací kontakty

Spínací napětí (max.)

220 V/DC

250 V/AC

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

459 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (64,45 Kč / kus)

64,45 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Subminiaturní DIP relé

Dodatečné informace:

Technické parametry

Kategorie produktu: relé do DPS

Typ: AZ822-2C-3DE

Jmenovité napětí cívky: 3 V/DC

Řídicí napětí (min.): 2.1 V/DC

Řídicí napětí (max.): 6.5 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 45 Ω

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgPd slitina s podkladem z tvrdého zlata

Spínací napětí (max.): 220 V/DC
250 V/AC

Spínací proud (max.): 2 A

Max. spínací výkon: 60 W
125 VA

Připojení: pájecí piny

Izolační napětí: 1000 V

Elektrická životnost: 5x 10⁵ spínacích cyklů

Mechanická životnost: 1x 10⁸ spínacích cyklů

Min. teplota: -55 °C

Max. teplota: +90 °C

Délka: 20 mm

Šířka: 9.8 mm

V: 12 mm

Rozm.: (d x š x v) 20 x 9.8 x 12 mm

Obsah: 1 ks

Splňuje RoHS: ano

Provedení: Standardní cívka

Izolační odpor: (500 V/DC) 1000 MΩ MΩ

Jmenovité napětí: 3 V/DC

Spínací hodnoty: 24 V/DC / 1 A, 120 V/AC / 0,5 A

Spínací napětí: 24 V/DC / 120 V/AC

Spínací proud: 1 A

Typ: AZ822-2C-3DE

Izol. nap.: 1000 V rms

Provozní teplota: -55 - +90 °C

Ke stažení

List technických údajů

List technických údajů 507422 Zettler Electronics AZ822-2C-3DE, 507422 relé do DPS, monostabilní, 1 cívka, 220 V/DC, 250 V/AC, 2 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 507422 Zettler Electronics AZ822-2C-3DE, 507422 relé do DPS, monostabilní, 1 cívka, 220 V/DC, 250 V/AC, 2 A, 1 ks

Popis

Nižší profil pro kompaktní rozměry desek. Životnost až 10 miliónů spínacích cyklů. Odpovídá 16pinovému standardnímu IC pouzdru. Zapuštěná, vodotěsná verze, vhodná pro pájecí stroje.
