Zettler Electronics AZ2704-2A-12DTWF, AZ2704-2A-12DTWF relé do DPS, monostabilní, 1 cívka, 150 V/DC, 400 V/AC, 30 A, 1 k

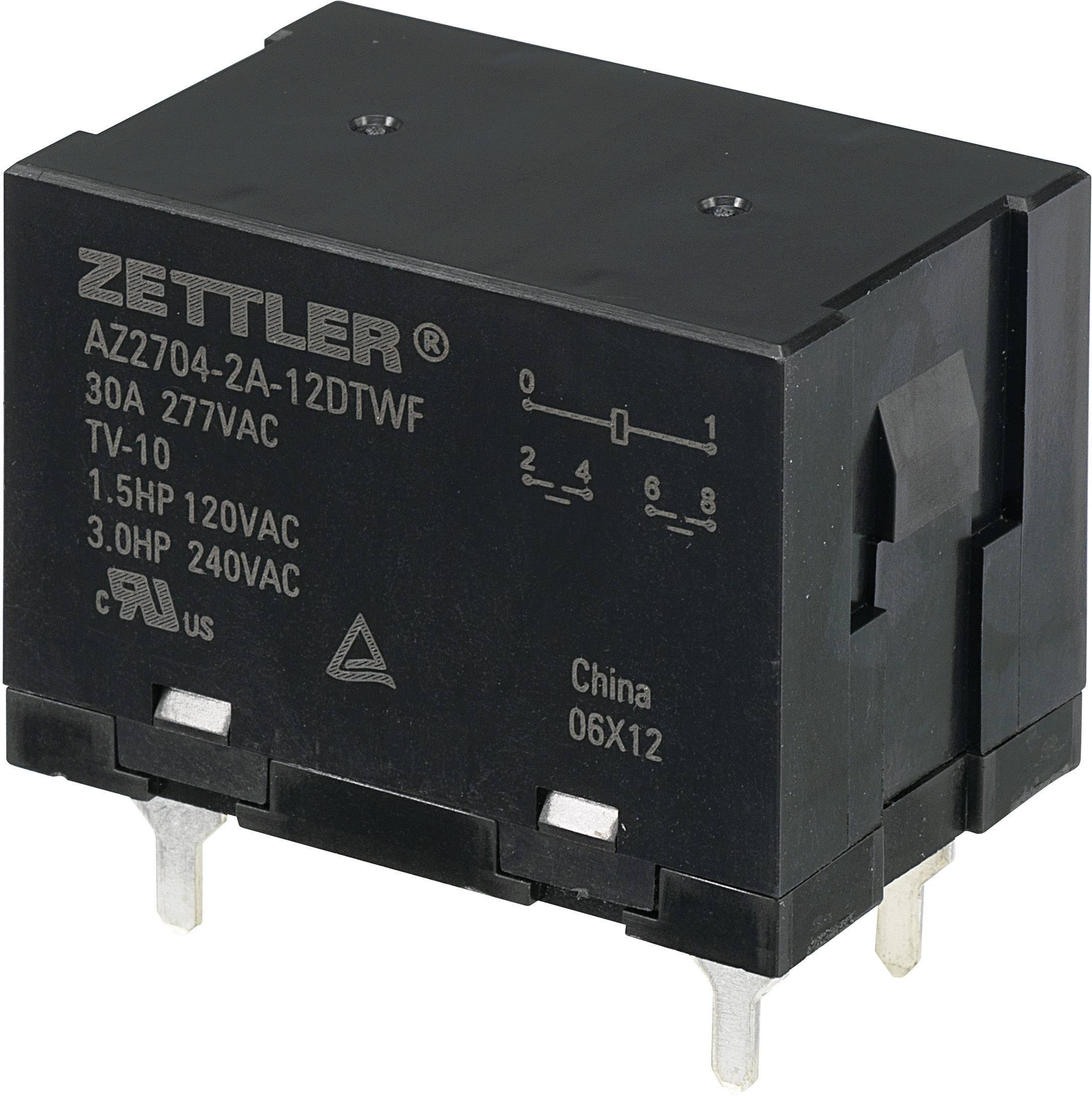

Černé elektrické relé s nápisem 'Zettler AZ7704-2A-12DTWF', technické specifikace a místo výroby.

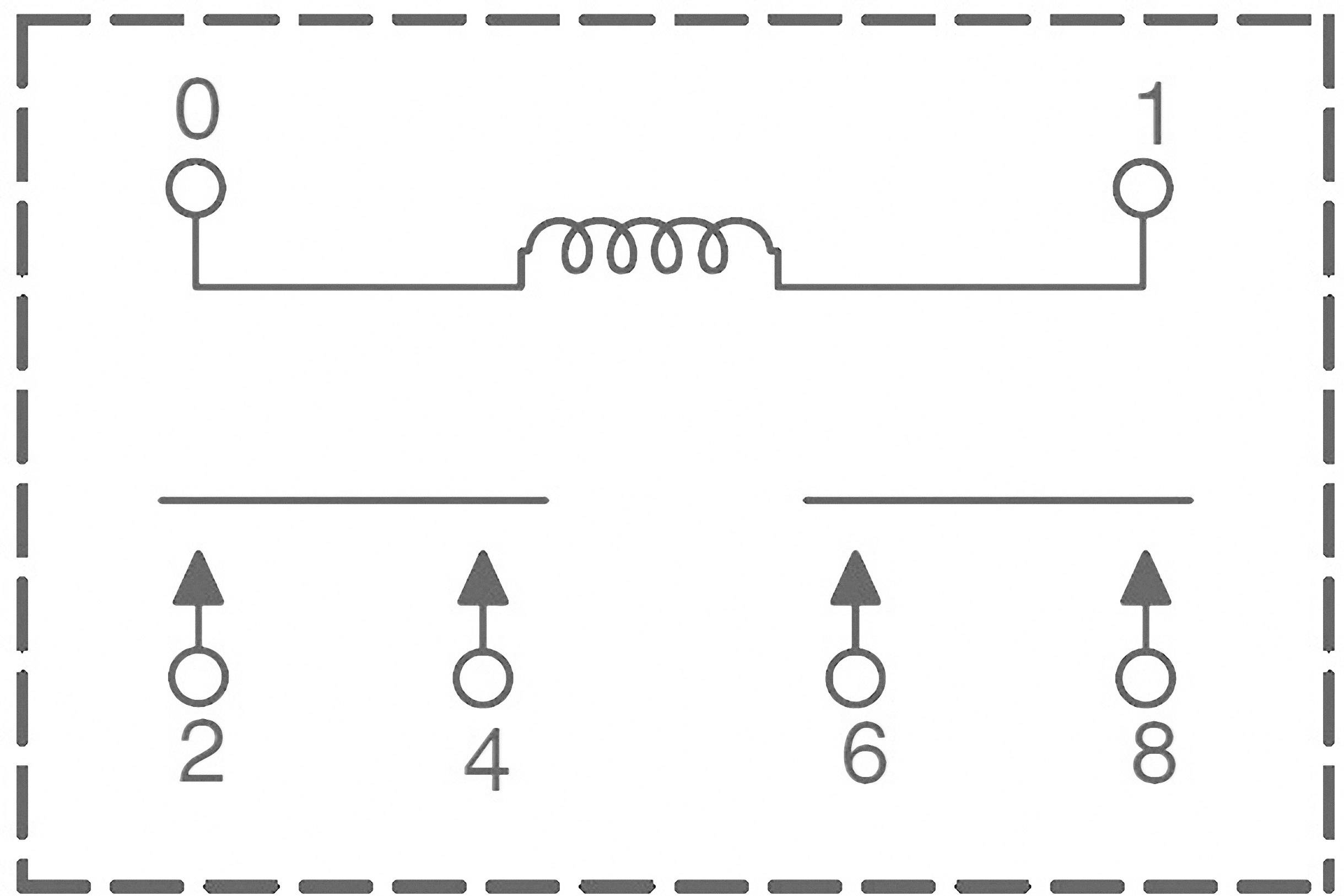

Diagram transformátoru se čtyřmi svorkami dole, očíslovanými 2, 4, 6, 8 a dvěma nahoře, očíslovanými 0 a 1. Symbol vinutí propojuje svorky 0 a 1.

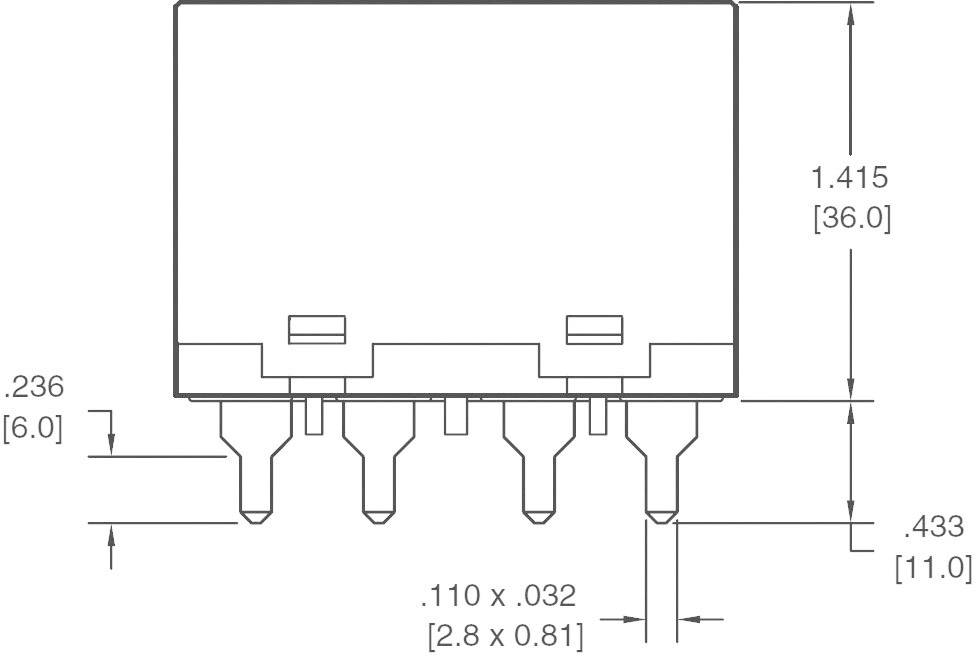

Technický výkres elektronické součástky s rozměry: šířka 1,415 palce, výška 0,433 palce, rozteč pinů 0,236 palce.

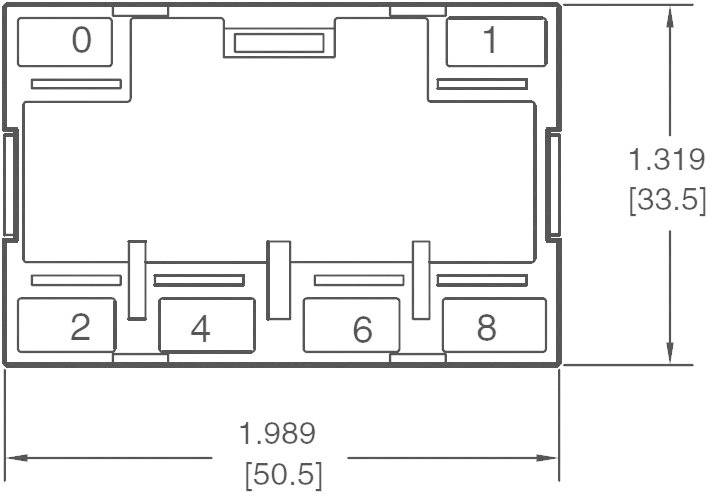

Technický výkres obdélníkového dílu s rozměry v palcích a milimetrech. Čísla v obdélníkových polích jsou 0, 1, 2, 4, 6, 8.

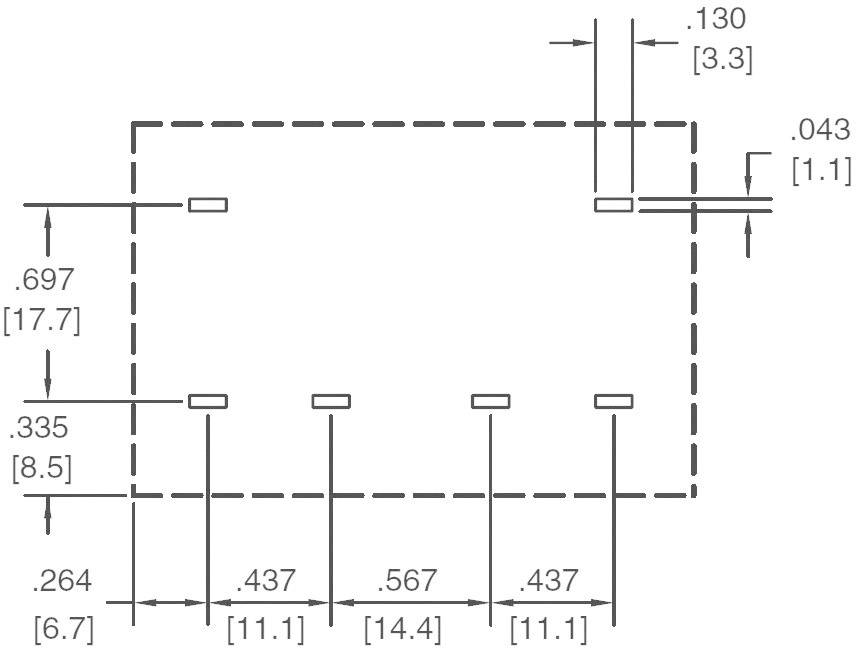

Technický výkres obdélníkového dílu s rozměry v palcích a milimetrech. Zobrazuje rozmístění otvorů a vnější rozměry.

1/5

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

12 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

2 spínací kontakty

Spínací napětí (max.)

150 V/DC

400 V/AC

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

258 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (235,54 Kč / kus)

235,54 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Vysokovýkonné relé

Pro solární aplikace (fotovoltaická zařízení, solární invertory) nebo větrné generátory
Pro spínání vysokých zatížení

Dodatečné informace:

Technické parametry

Vzdálenost kontaktů: 3 mm

Kategorie produktu: relé do DPS

Typ: AZ2704-2A-12DTWF

Jmenovité napětí cívky: 12 V/DC

Řídicí napětí (min.): 9 V/DC

Řídicí napětí (max.): 16.8 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 75 Ω

Typ kontaktu: 2 spínací kontakty

Materiál kontaktu: AgSnO

Spínací napětí (max.): 150 V/DC
400 V/AC

Spínací proud (max.): 30 A

Max. spínací výkon: 840 W
8310 VA

Připojení: pájecí piny

Izolační napětí: 1500 V

Elektrická životnost: (30 A / 120 V/AC) 1x 10⁵ spínacích cyklů

Mechanická životnost: 1x 10 ⁶ spínacích cyklů

Min. teplota: -40 °C

Max. teplota: +105 °C

Délka: 50.5 mm

Šířka: 33.5 mm

V: 36 mm

Rozm.: (d x š x v) 50.5 x 33.5 x 36 mm

Obsah: 1 ks

Splňuje RoHS: ano

Izolační odpor: (500 V/DC) 1000 MΩ

Jmenovité napětí: 12 V/DC

Spínací hodnoty: 840 W / 8310 VA VA

Spínací napětí: 150 V/DC / 440 V/AC V/AC

Spínací proud: 30 A

Typ: AZ2704-2A-12DTWF

Izol. nap.: (cívka/kontakt) 1500 Vrms / (otevřené kontakty) 2000 V rms

Provozní teplota: -40 - +105 °C
