Zettler Electronics AZ2501P2-1C-12DK, 507759 relé do DPS, bistabilní, 2 cívky, 440 V/AC, 50 A, 1 ks

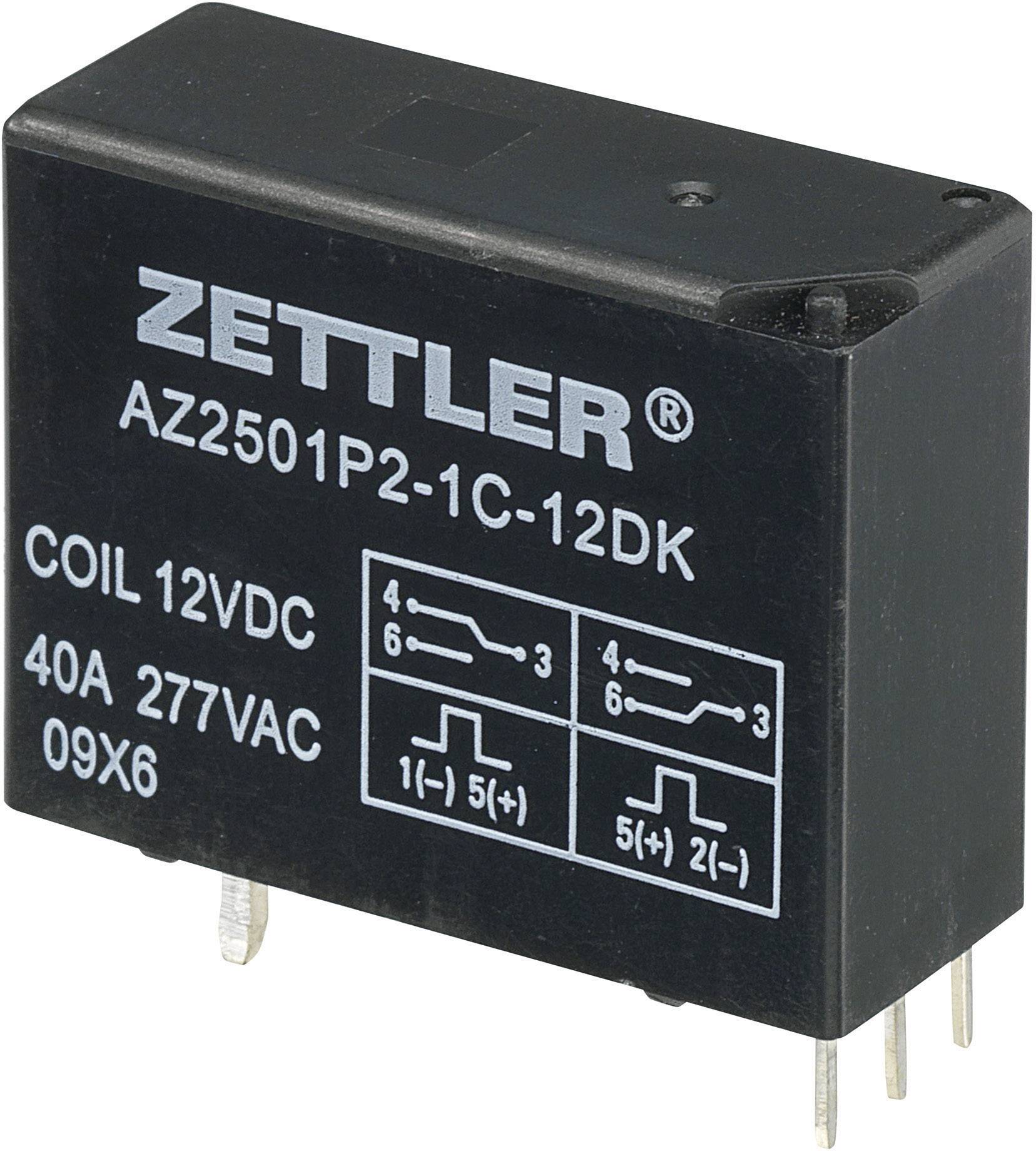

Černý relé s nápisem 'Zettler AZ2501P2-1C-12DK', jmenovité hodnoty 12V DC cívka, 40A 277V AC. Čtyři schémata zapojení jsou zobrazena.

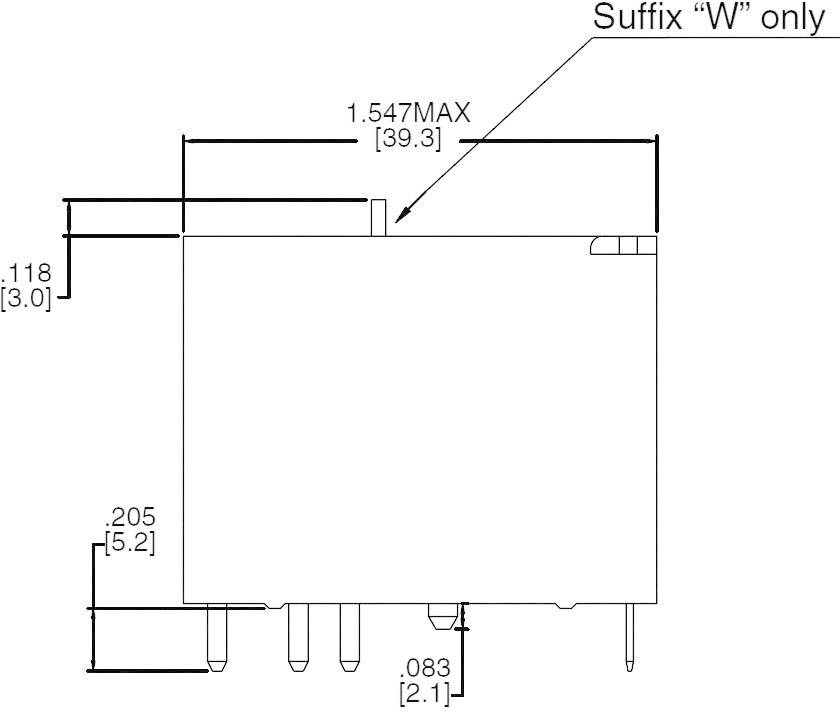

Elektrické schéma: Rozměry pouzdra v palcích a mm. Celková šířka: 1,547 palce (39,3 mm), výška: 0,118 palce (3,0 mm), hloubka: 0,205 palce (5,2 mm).

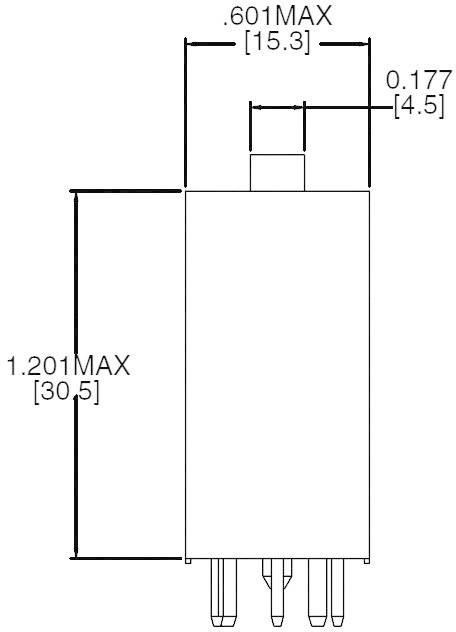

Technický výkres elektrické součástky zobrazuje relevantní rozměry: maximální výška 1,201 palce [30,5 mm], maximální šířka 0,601 palce [15,3 mm].

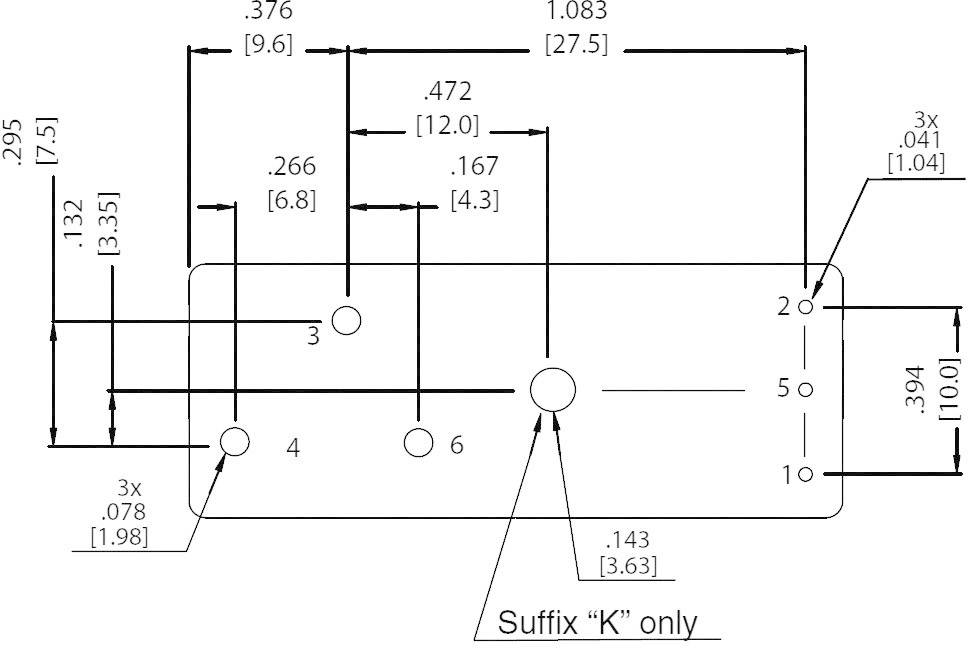

Technický výkres součástky s přesnými rozměry v palcích a milimetrech. Výkres zobrazuje otvory a rozhraní.

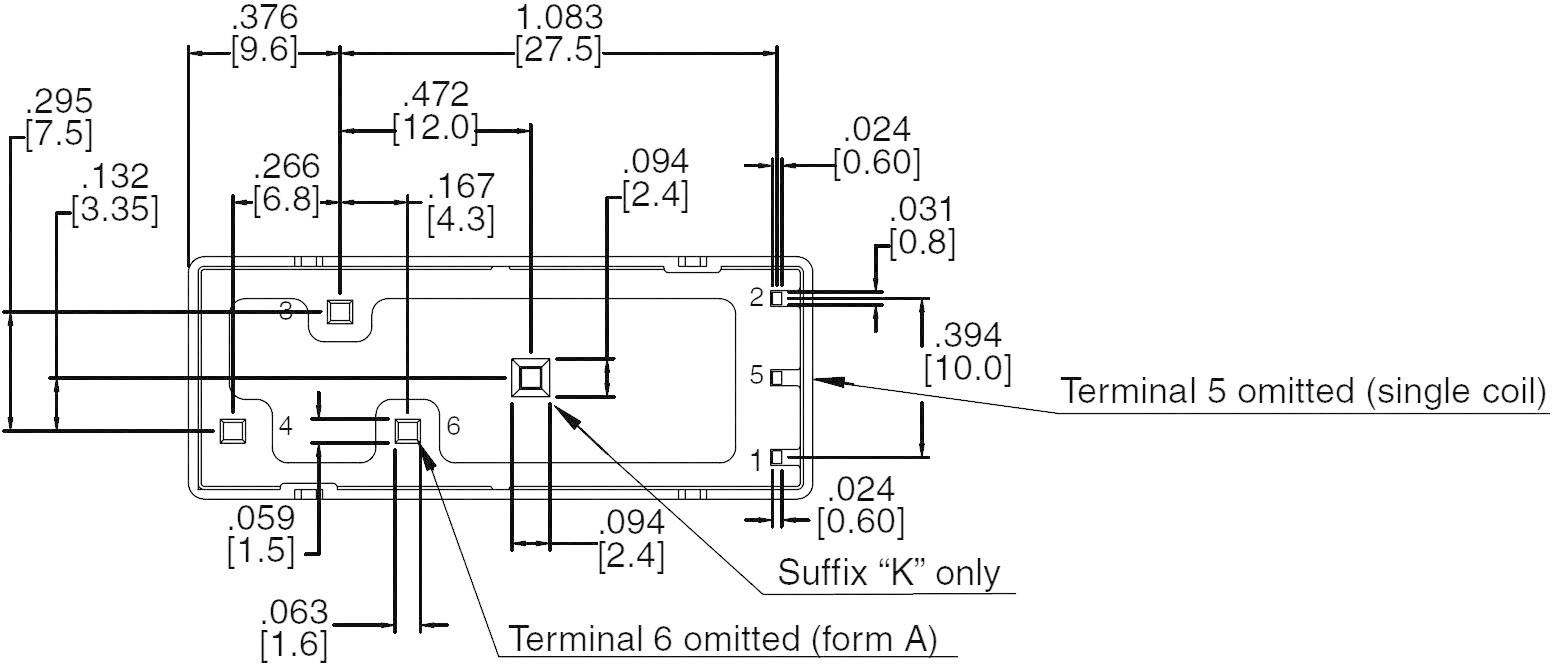

Schéma elektrické součástky s rozměry v palcích a milimetrech. Propojení a specifické svorky jsou popsány.

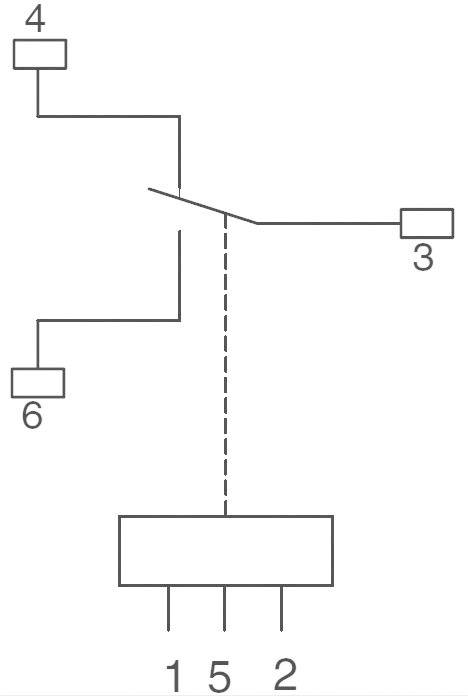

Schéma zapojení: Spínač propojuje uzly 4, 6 nahoře a 3 na pravé straně s centrálním rozvaděčem dole, označeným 1, 5 a 2.

1/6

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

12 V/DC

Mód řízení

bistabilní, 2 cívky

Typ kontaktu

1 přepínací kontakt

Spínací napětí (max.)

440 V/AC

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

384 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (235,54 Kč / kus)

235,54 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Bistabilní vysokovýkonné relé

Pro použití v klimatizační technice, ovládání osvětlení nebo systémech UPS
Pro solární aplikace (fotovoltaická zařízení, solární invertory) nebo větrné generátory
Pro spínání vysokých zatížení

Dodatečné informace:

Technické parametry

Kategorie produktu: relé do DPS

Typ: AZ2501P2-1C-12DK

Jmenovité napětí cívky: 12 V/DC

Řídicí napětí (min.): 9.6 V/DC

Řídicí napětí (max.): 15.6 V/DC

Mód řízení: bistabilní, 2 cívky

Odpor cívky: 48 Ω

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgSnO

Spínací napětí (max.): 440 V/AC

Spínací proud (max.): 50 A

Max. spínací výkon: 13850 VA

Připojení: pájecí piny

Izolační napětí: 1500 V

Elektrická životnost: (SPST při 50 A / 250 V/AC) 1x 10⁵ spínacích cyklů

Mechanická životnost: 1x 10 ⁶ spínacích cyklů

Min. teplota: -40 °C

Max. teplota: +70 °C

Délka: 39.3 mm

Šířka: 15.3 mm

V: 30.5 mm

Rozm.: (d x š x v) 39.3 x 15.3 x 30.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

Izolační odpor: (500 V/DC) 1000 MΩ

Jmenovité napětí: 12 V/DC

Spínací hodnoty: 13850 VA

Spínací napětí: 440 V/AC

Spínací proud: 50 A

Typ: AZ2501P2-1C-12DK

Izol. nap.: (cívka/kontakt) 4000 V rms / (otevřené kontakty) 1500 V rms

Provozní teplota: -40 - +70 °C

Ke stažení

List technických údajů

List technických údajů 507759 Zettler Electronics AZ2501P2-1C-12DK, 507759 relé do DPS, bistabilní, 2 cívky, 440 V/AC, 50 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 507759 Zettler Electronics AZ2501P2-1C-12DK, 507759 relé do DPS, bistabilní, 2 cívky, 440 V/AC, 50 A, 1 ks

Certifikát

Certifikát 507759 Zettler Electronics AZ2501P2-1C-12DK, 507759 relé do DPS, bistabilní, 2 cívky, 440 V/AC, 50 A, 1 ks

Popis

Navrženo pro solární invertory, klimatizační techniky, ovládání osvětlení, systémy UPS, zesilovač a všechny aplikace, do kterých by mělo být zapojeno vysoké zatížení.
