Zettler Electronics AZ2150W-1AE-24DEFT, 507756 relé do DPS, monostabilní, 1 cívka, 240 V/DC, 440 V/AC, 30 A, 1 ks

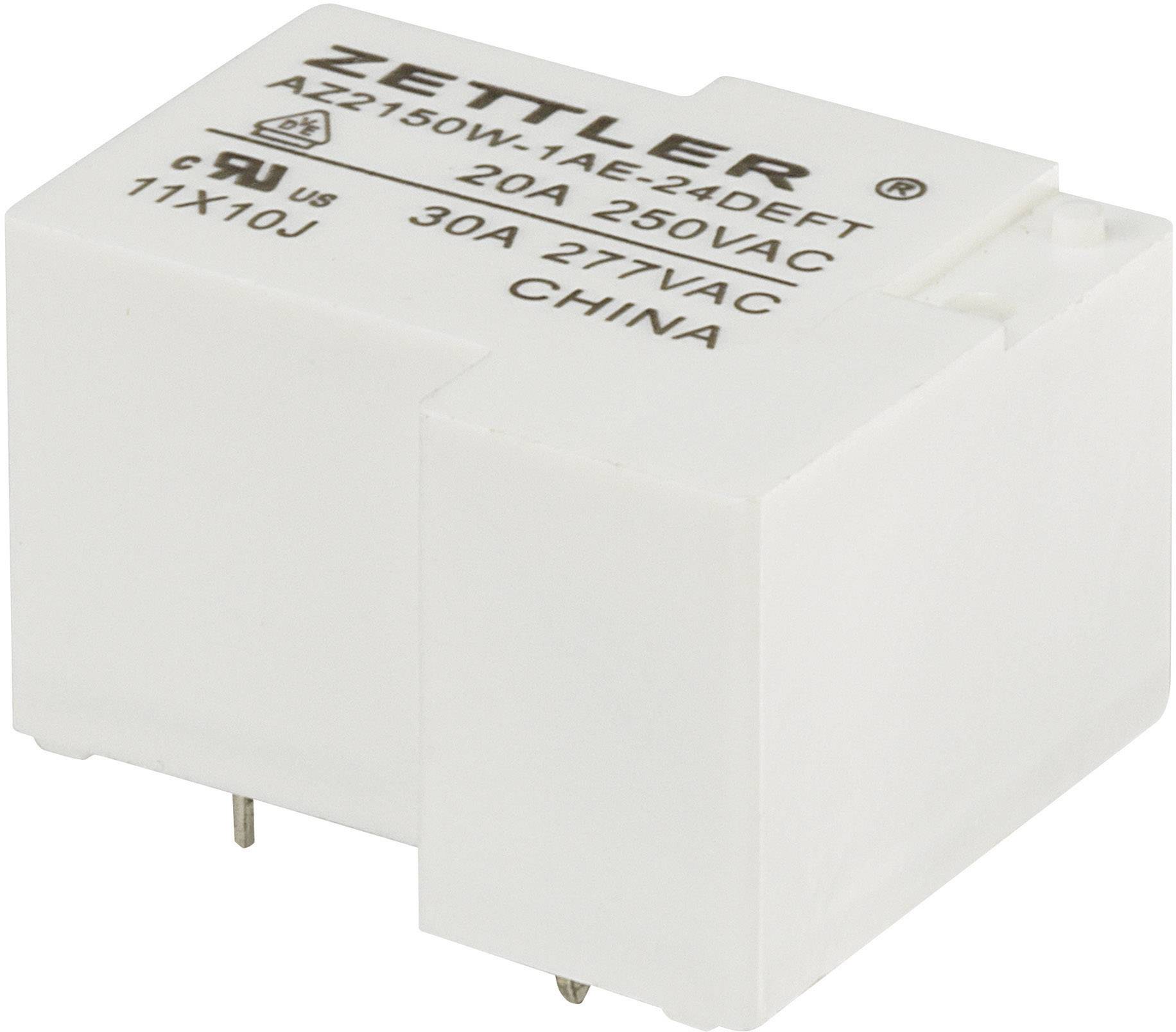

Bílé elektrické relé značky Zettler, model AZ2150, s parametry 20A 250VAC a 30A 277VAC.

Ilustrační obrázek

Schéma zapojení se dvěma různými symboly: Nahoře spínač s šipkou; dole cívka znázorněná třemi smyčkami.

Konstrukční výkres dílu s rozměry v palcích a milimetrech: Výška 1,268 (32,2), šířka 1,063 (27,0), menší rozměry detailně.

Technický výkres elektrické komponenty: šířka 0,791 palce (20,1 mm), vzdálenost od okraje 0,130 palce (3,3 mm).

Technický výkres strojní součásti s rozměry v palcích a milimetrech. Hlavní rozměry jsou 1,268 palce a 1,063 palce.

Technický výkres s rozměry a polohami otvorů pro strojní součást. Obsahuje hodnoty průměrů, délek a vzdáleností v palcích a milimetrech.

1/6

Ilustrační obrázek

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

24 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

1 spínací kontakt

Spínací napětí (max.)

240 V/DC

440 V/AC

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

442 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (99,17 Kč / kus)

99,17 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Vysokovýkonné relé

Pro solární aplikace (fotovoltaická zařízení, solární invertory) nebo větrné generátory
Pro spínání vysokých zatížení

Dodatečné informace:

Technické parametry

Vzdálenost kontaktů: 1,75 mm

Kategorie produktu: relé do DPS

Typ: AZ2150W-1AE-24DEFT

Jmenovité napětí cívky: 24 V/DC

Řídicí napětí (min.): 18 V/DC

Řídicí napětí (max.): 38.8 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 520 Ω

Typ kontaktu: 1 spínací kontakt

Materiál kontaktu: AgSnO

Spínací napětí (max.): 240 V/DC
440 V/AC

Spínací proud (max.): 30 A

Max. spínací výkon: 900 W
8310 VA

Připojení: pájecí piny

Izolační napětí: 1500 V

Elektrická životnost: (30 A / 250 V/AC) 3x 10⁴ spínacích cyklů

Mechanická životnost: 2x 10⁵ spínacích cyklů

Min. teplota: -40 °C

Max. teplota: +85 °C

Délka: 32.2 mm

Šířka: 27 mm

V: 20.1 mm

Rozm.: (d x š x v) 32.2 x 27 x 20.1 mm

Obsah: 1 ks

Splňuje RoHS: ano

Izolační odpor: (500 V/DC) 1000 MΩ MΩ

Jmenovité napětí: 24 V/DC

Spínací hodnoty: 900 W / 8310 VA VA

Spínací napětí: 240 V/DC / 440 V/AC V/AC

Spínací proud: 30 A

Typ: AZ2150W-1AE-24DEFT

Izol. nap.: (kontakt/kontakt) 1500 Vrms / (kontakt/cívka) 3000 Vrms

Provozní teplota: -40 - +85 °C

Ke stažení

List technických údajů

List technických údajů 507756 Zettler Electronics AZ2150W-1AE-24DEFT, 507756 relé do DPS, monostabilní, 1 cívka, 240 V/DC, 440 V/AC, 30 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 507756 Zettler Electronics AZ2150W-1AE-24DEFT, 507756 relé do DPS, monostabilní, 1 cívka, 240 V/DC, 440 V/AC, 30 A, 1 ks

Certifikát

Certifikát 507756 Zettler Electronics AZ2150W-1AE-24DEFT, 507756 relé do DPS, monostabilní, 1 cívka, 240 V/DC, 440 V/AC, 30 A, 1 ks

Popis

Navrženo pro zesilovač výkonu, solární invertor, větrné generátory a všechny aplikace, do kterých by mělo být zapojené vysoké zatížení. Uzavřené provední.
