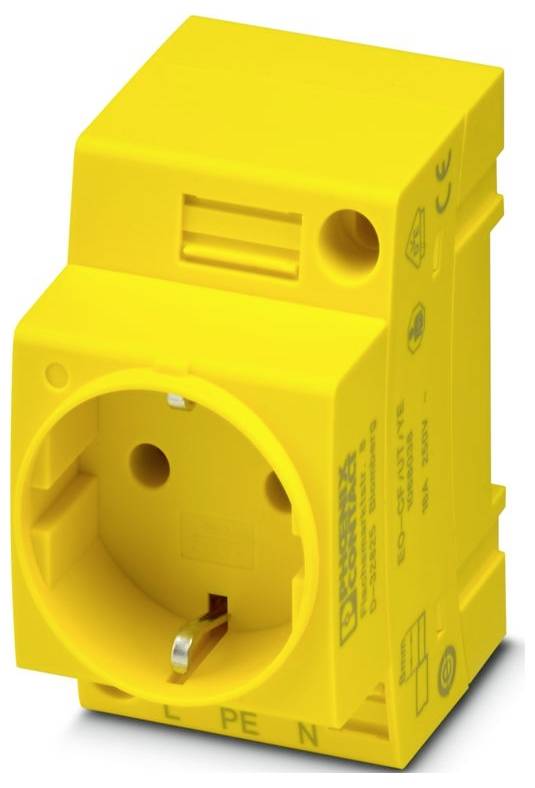

zásuvka Phoenix Contact EO-CF/UT/YE žlutá 1.8 W (d x š x v) 62.1 x 45 x 75 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
zásuvka
Výkon
1.8 W
Krytí
IP20
Typ
EO-CF/UT/YE
Barva
žlutá
Datasheety: (PDF)
Počet (velikost balení 5 ks)
Celková cena (204,79 Kč / kus)
1 023,97 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Utahovací moment: 0,5... 0,6 Nm
- Flexibilní průřez vodiče: 0,25 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 4 mm²
- Průřez vodiče AWG: 24... 12 (přepočteno na IEC)
- Šířka: 45 mm
- Výška: 75 mm
- Hloubka: 62,1 mm
- Barva: Žlutá (RAL 1018)
- Třída hořlavosti podle UL 94: V0
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -45 °C ... 70 °C Rozsah provozních teplot vč. Vlastního ohřevu, viz křivka Daratingu)
- Teplota okolí (skladování/přeprava): -45 °C... 70 °C
- Normy / ustanovení: VDE 0620-1
- Způsob montáže: Pro montáž na nosnou lištu v servisním rozhraní nebo přímou montáž
- Izolační hmota: PA
- Délka odizolování: 8 mm
- Jmenovité napětí 250 v /AC (50 Hz)
- Upozornění k provozu: Tato zásuvka není určena pro aplikace s vysokým zatížením (HL), jako jsou nabíječky pro elektromobily a velké topné reflektory.
- Maximální ztrátový výkon při jmenovitých podmínkách: 1,8 W.
- TESTOVACÍ SPECIFIKACE: DIN EN 50155 (VDE 0115-200):2022-06
- Výsledek: Vyhovující
- Použití statické izolační hmoty v chladu: -60 °C.
- Měření teploty Index izolační hmota (DIN EN 60216-1 (VDE 0304-21)): 130 °C.
- Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22: HL 1 - HL 3
- Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23: HL 1 - HL 3
- Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24: HL 1 - HL 3
- Normy: Normy
- Relativní izolační hmota TempelIndex (Elec., UL 746 B): 130 °C.
- Jmenovitý proud: 16 A
- Frekvence: f1 = 5 Hz až f2 = 250 Hz
- Přípustná vlhkost vzduchu (skladování/přeprava): 30 %... 70 %
- Vibrace/širokopásmové šumy: Vibrace/širokopásmové šumy
- Spektrum: Zkouška životnosti kategorie 2, namontovaná na podvozku
- Úroveň ASD: 6,12 (m/s²)
- Zrychlení: 30 g
- Doba trvání zkoušky na každou nápravu: 5 h.
- Směr zkoušky: Osa x, osa Y a osa z (pos. a neg.)
- Šoky: Šoky
- Tvar otřesu: Polosinový
- Délka šoku 18 ms
- Počet nárazů podle směru: 3
- Ukazatel stavu: ne
- Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R26: HL 1 - HL 3
- Tepelný výkon kalorimetricky NFPA 130 (ASTM E 1354): 28 MJ/kg
- Povrchová hořlavost NFPA 130 (ASTM E 162): Vyhovující
- Specifická optická hustota kouřových plynů NFPA 130 (ASTM E 662): Vyhovuje
- NFPA 130 (SMP 800C)
- Identifikační kód země: Německo
- Výukový trn: A3; B3
- Flexibilní průřez vodiče [AWG]: 24... 14 (přepočteno na IEC)
- Flexibilní průřez vodiče (kabelová dutinka bez plastové objímky): 0,25 mm²... 2,5 mm²
- Flexibilní průřez vodiče (kabelová dutinka s plastovým pouzdrem): 0,25 mm²... 2,5 mm²
- Flexibilní průřez vodiče (2 vodiče stejného průřezu s koncovkou TWIN s plastovým pouzdrem): 0,2 mm² ... 4 mm²
- Hloubka na NS 35/7,5: 63 mm
- Hloubka na NS 35/15: 70,5 mm
- Průměr vrtaného otvoru: 4,4 mm
- Materiál kontaktu: CuZn38
- Typ zástrčky: Pohled zástrčky typ CF
- Kategorie produktu
zásuvka
- Typ
EO-CF/UT/YE
1.8 W
- Barva
žlutá
- Materiál
PA
IP20
- Třída bezpečnosti
IP20
- Délka
62.1 mm
- Šířka
45 mm
- V
75 mm
- Rozm.
(d x š x v) 62.1 x 45 x 75 mm
- Druh připojení
šroubové připojení
- Jmenovité napětí
250 V/AC
- Jmenovitý proud
16 A
- Průřez vodiče (max.)
4 mm²
- Průřez vodiče (min.)
0.2 mm²
- Způsob montáže
montážní DIN lišta
pevná montáž
- Montážní hloubka
62.1 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3562466 zásuvka Phoenix Contact EO-CF/UT/YE žlutá 1.8 W (d x š x v) 62.1 x 45 x 75 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3562466 zásuvka Phoenix Contact EO-CF/UT/YE žlutá 1.8 W (d x š x v) 62.1 x 45 x 75 mm
Popis
Zásuvka, pohled do zásuvky typ CF, typ připojení: Šroubové připojení, barva: Žlutá, jmenovité napětí : 250 v AC (50 Hz), jmenovitý proud: 16 a, pro montáž na DIN lištu v servisním rozhraní nebo pro přímou montáž, normy/předpisy: VDE 0620-1, označení země: Německo
