WIKA Manometr s plochou pružinou 9022929 432.50 Připojení (manometr): spodní strana -1 do 5 bar 1 ks

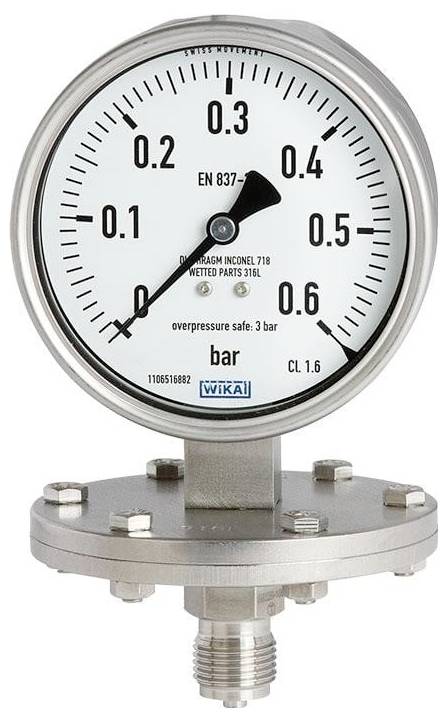

Tlakoměr zobrazující měření od 0 do 0,6 bar, označený pro bezpečnost proti přetlaku na 3 bar, s označenými komponenty.
Ilustrační obrázek
Datasheety: (PDF)
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (17 569,42 Kč / kus)
17 569,42 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Typ: 432.50
  • Pouzdro: S otvorem pro uvolnění tlaku
  • Rozsah zobrazení: -1...+5 bar
  • Procesní připojení G 1/2 B.
  • Velikost: 100 mm
  • Poloha připojení: Dolů
  • Skla: Vrstvené bezpečnostní sklo
  • Třída přesnosti: Třída 1,6
  • Standard manometru International (Evropa)
  • Pouzdro: Bez
  • Ukazatel: Standardní ukazatel
  • Hranice přetížení: 5 x plného rozsahu stupnice, max. 40 bar + ochrana proti podtlaku
  • Materiál deskových pružin: Inconel 718 (2.4668)
  • Materiál spodní části gramofonové pružiny: Ocel CrNi
  • Okolní teplota: -20... +60 °C
  • Teplota měřeného materiálu: -20... +100 °C.
  • Typ ochrany: IP 54
  • Těsnění tlakového prostoru: FPM
  • Sériové číslo: Pořadové číslo
Kategorie produktu

Manometr s plochou pružinou

Rozsah stupnice (min.)

-1 bar

Provozní tlak (max.)

5 bar

Rozsah stupnice (max.)

+5 bar

Provozní teplota

-20 do +60 °C

Min. provozní teplota

-20 °C

Max. provozní teplota

+60 °C

Číslo výrobce

9022929

Materiál

S otvorem pro uvolnění tlaku

Rozm.

(Ø) 100 mm

Připojení

G 1/2"

Připojení

spodní strana

Provozní tlak (min.)

-1 bar

Rozsah provozního tlaku

-1 do 5 bar

(Ø)

100 mm

Ke stažení

List technických údajů

List technických údajů 3525580 WIKA Manometr s plochou pružinou 9022929 432.50 Připojení (manometr): spodní strana -1 do 5 bar 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3525580 WIKA Manometr s plochou pružinou 9022929 432.50 Připojení (manometr): spodní strana -1 do 5 bar 1 ks

Popis

Tlakoměr s pružinou, typ CrNi oceli: 432.50Technická data podle katalogového listu: Pouzdro PM 04.033: Ocelový kroužek: Banka CrNi: Ocelový mechanismus ukazatele CrNi 1/2: Ocel CrNi 20: Ocelové měřicí systémy: CrNi ocelové výplň: Ohmmetr: Standardní velikost: Rozsah zobrazení: -1...100 2.4668 40 °C; minimální hodnota: Mezní hodnota přesnosti: ≤ 718 5 °C; minimální hodnota přesnosti: Mezní hodnota: Mezní hodnota přesnosti: Mezní hodnota: Ano: Ano od 1. ledna do 31. prosince *...*

Tento text byl přeložen strojově.
