WIKA 14427615 TR10-B Pt100 Odporový teploměr -30 do 300 °C

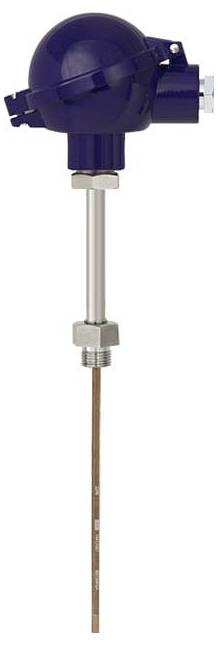

Průmyslová teplotní sonda s tmavou ochrannou hlavicí a dlouhou kovovou snímací tyčí, používaná pro monitorování teplotních úrovní v průmyslových strojích.

Ilustrační obrázek

Kategorie produktu

Odporový teploměr

Provedení

Pt100

Min. teplotní rozsah

-30 °C

Max. teplotní rozsah

300 °C

Připojení

kabelový šroubový spoj M20

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (12 255,37 Kč / kus)

12 255,37 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Výstupní signál: 4... 20 mA, 2vodičové vedení
Jednotka: °C
Provedení: Hlava
Těsnění: Měď
Rozsah měření začátku - znaménko: Minus
Rozsah měření začátku: 30
Rozsah měření konce - znaménko: Plus (vč. 0)
Rozsah měření konce: 300
Teplotní rozsah zvolené třídy: -30...+300°C.
Připojovací kryt: BSZ, hliník, kulový tvar, skládací víko
Kabelový vstup: Standardní kabelový vstup
Velikost závitu: M20 x 1,5
Vysílač: T15, digitální vysílač, 4…20 mA, programovatelný
Připojení krční trubky: M24 x 1,5
Délka krku [MH/N]: 150 mm
Průměr měřicího nástavce 6 mm
Materiál pro měření: CrNi ocel 1.4571
Délka měřicí oblasti v náhradním případě [l5]: 375 mm
Ochrana před výbuchem / elektrické schválení: Norma ATEX
Druh ochrany před vznícení: EX ia
Montážní poloha vysílače: Měřicí vložka
Ochrana před výbuchem: ATEX/IECEx
Přípustná okolní teplota Transmitter: Standardní -40... 85°C.
Konfigurace: Uživatelem nakonfigurována
Konfigurace senzoru: Pt100
Vstupní konfigurace: 4 vodiče
Chybná signalizace: Řízení 3,5 mA
Krční trubka: D = 12 x 2,5 mm
Velikost závitu: M18 x 1,5
Materiál krku: CrNi ocel 1.4571
Montážní délka [a] [l1/a/U2]: 200 mm

Kategorie produktu: Odporový teploměr

Typ: TR10-B

Provedení: Pt100

Výstupy: analogový proud

Výstupní signál (min.): 4 mA

Výstupní signál (max.): 20 mA

Min. teplotní rozsah: -30 °C

Max. teplotní rozsah: 300 °C

Rozsah měření teploty: -30 do 300 °C

Připojení: kabelový šroubový spoj M20

Materiál pouzdra: hliník

Třída přesnosti: A

Délka: 200 mm

(Ø): 6 mm

Rozm.: (Ø x d) 6 mm x 200 mm

Ex zóna: 1

Obsah: 1 ks

Ke stažení

List technických údajů

List technických údajů 3525810 WIKA 14427615 TR10-B Pt100 Odporový teploměr -30 do 300 °C

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3525810 WIKA 14427615 TR10-B Pt100 Odporový teploměr -30 do 300 °C

Popis

Odporový teploměr TR10-B pro montáž do ochranné trubky
Technické údaje podle datového listu: TE 60.02
Ochrana před výbuchem / elektrické schválení: Norma ATEX
Druh ochrany před vznícení: EX i
Zóna 1 Gas [ II 2G EX ia IIC T1…T6 GB GB]
1x Pt100, 4 vodiče
Třída a, EN 60751
Teplotní rozsah zvolené třídy: -30...+300°C.
Připojovací kryt: BSZ, hliník, kulový tvar, skládací víko
Kabelový vstup: Standardní kabelový vstup
Velikost závitu: M20 x 1,5
Vysílač: T15, digitální vysílač, 4…20 mA, programovatelný
Připojení krční trubky: M24 x 1,5
Krční trubka: D = 12 x 2,5 mm
Velikost závitu: M18 x 1,5
Materiál krku: CrNi ocel 1.4571
Délka krku [MH/N]: 150 mm
Montážní délka [a] [l1/a/U2]: 200 mm
Průměr měřicího nástavce 6 mm
Materiál pro měření: CrNi ocel 1.4571
Těsnění: Měď
Montážní poloha vysílače: Měřicí vložka
Délka měřicí oblasti v náhradním případě [l5]: 375 mm
Digitální převodník teploty pro odporový teploměr T15
Technické údaje podle datového listu: TE 15.01
Výstupní signál: 4... 20 mA, 2vodičové vedení
Provedení: Hlava
Ochrana před výbuchem: ATEX/IECEx
Druh ochrany před vznícení: EX ia
Přípustná okolní teplota Transmitter: Standardní -40... 85°C.
Konfigurace: Uživatelem nakonfigurována
Konfigurace senzoru: Pt100
Vstupní konfigurace: 4 vodiče
Jednotka: °C
Rozsah měření začátku - znaménko: Minus
Rozsah měření začátku: 30
Rozsah měření konce - znaménko: Plus (vč. 0)
Rozsah měření konce: 300
Chybná signalizace: Řízení 3,5 mA
