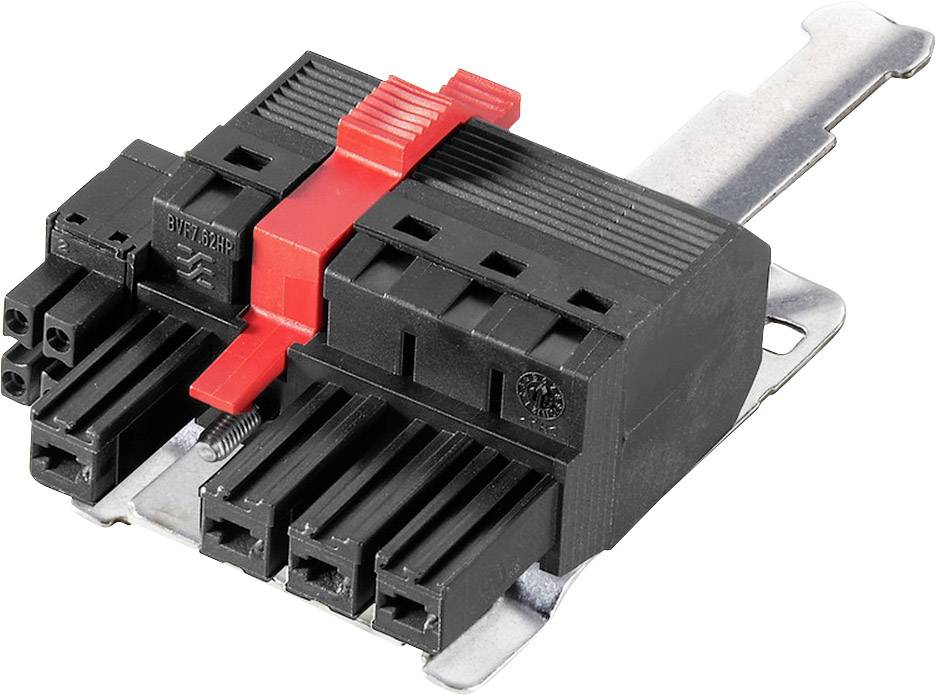

Ilustrační obrázek
Weidmüller zásuvkový konektor na kabel 4, rozteč 7.62 mm, 2681780000, 20 ks
Kategorie produktu
zásuvkový konektor na kabel
Provedení
zásuvka
Rastr (rozteč)
7.62 mm
Počet pólů
4
Typ zapojení konektoru
wire to board
EAN:
Označení výrobce:
Objednací číslo:
Počet (velikost balení 20 ks)
Celková cena (436,95 Kč / kus)
8 739,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
- Obsah: 20 ks
- Počet pólů: 4
Dodatečné informace:
Technické parametry
- Řada: BV/SV 7.62HP
- typ připojení:
- Průchodový odpor: 4.5
- izolační odpor:> 108 mΩ
- rozsah svorky: 0.5 mm² - 10 mmm²
- počet pólů: 1
- počet zastrčení: 25 zásuvná síla/pól, max.: 17 N
- tažná síla/pól, max
- .: 15 N utahovací moment u šroubu: 0.2 Nm - 0.3 Nm jmenovitý průřez: 6 mmm² skladovací teplota: -25 °C - +55 °C: -25 °C - +125 °C
- šroubovací čepel:
- Odolnost proti tečnému proudu: 0.6 x 3.5,> 500
- třída hořlavosti:
- Konstrukce vrstvy v-0, zástrčkový kontakt: 6-8 µm Sn lesk
- jmenovité rázové napětí: 8 kV
- vzdálenost mezi elementy, min.: 12.7 mm
- protáčení, min.
- Délka odizolování: 10.4 mm (signál)
- : Šířka lišty: 8 mm (signál): 3.81 mm
- počet řad (signál): 2
- přepěťová kategorie:
- II: Typ: Typ: Kulatý kabel
- Kategorie produktu
zásuvkový konektor na kabel
- Provedení
zásuvka
- Typ zapojení konektoru
wire to board
- Vlastnosti
se šroubovým uzávěrem
- Rastr (rozteč)
7.62 mm
- Počet pólů
4
- Jmenovitý proud
38 A
- Jmenovitý proud - filtr
38 A
- Obsah
20 ks
- AWG max.
8
- AWG min.
24
- Délka izolace (max.)
12 mm
- Připojení
pružinové připojení
- Úhel připojení
180°
- Materiál pouzdra
plast
- Číslo výrobce
2681780000
- Barva
černá
- Izolační materiál
PA GF
- Materiál kontaktu
slitina mědi, pozinkovaná
- Finální úprava kontaktu
pocínovaný
- Jmenovité napětí
1000 V
- maximální průřez
10 mm²
- Průřez min
0.5 mm²
- Splňuje RoHS
ano
IP20
- Směr zástrčky
vodorovně k DPS
- Max. teplota
+125 °C
- Min. teplota
-50 °C
- Typ
BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180
- UKCA
bezvýznamný
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2244909 Weidmüller zásuvkový konektor na kabel 4, rozteč 7.62 mm, 2681780000, 20 ks
