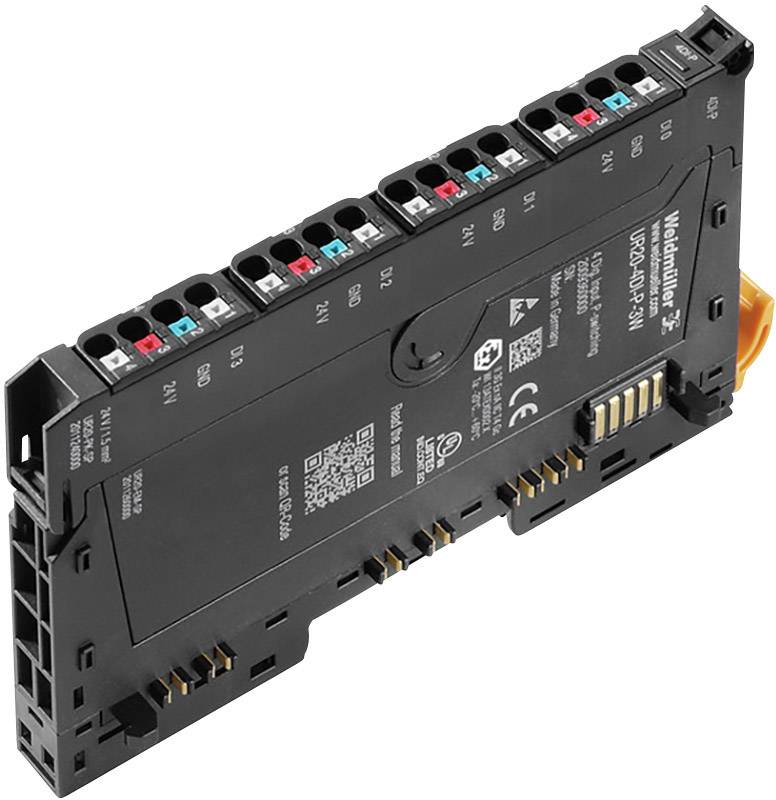

Weidmüller UR20-4DI-P-3W 2009360000 PLC náhradní díl pro napájecí modul 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (822,31 Kč / kus)
822,31 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Montážní výška: 128 mm
- provozní teplota: max. 60 °C
- , min. provozní teplota: -20 °C,
- skladovací teplota: -40 °C ... +85 °C
- hořlavost podle UL 94 V-0:
- zkušební napětí: 500 V
- odolnost: 15 g přes 11 ms, poloviční sinusová vlna, podle IEC 60068-2-27
- stupeň znečištění: 2
- odolnost proti vibracím: 5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm amplituda podle IEC 60068-2-6, 8,4 Hz ≤ f ≤ 150 Hz: 1 g zrychlení podle IEC 60068-2-6
- kategorii přepětí II
- připojení: PUSH IN
- průřez připojovacího vodiče, jedna žíla: max. 1,5 mm²
- vodičové připojení průřez, jedna žíla, max. (AWG):
- průřez připojovacího vodiče AWG 16, jedna žíla, min. 0,14 mm²
- vodič, jedna žíla, min. průřez připojovacího vodiče
- Průřez připojovacího vodiče (AWG): AWG 26, lanko, max.: 1,5 mm²
- vodič průřez připojení, lanko, max. (AWG):
- průřez připojovacího vodiče AWG 16, lanko, min.: 0,14 mm²
- vodič průřez připojení, lanko, min. (AWG): AWG 26
- jednokanálová diagnostika: ne
- modul diagnostika: ano
- vstupní filtr: konfigurovatelné
- vstupní napětí High:> 11 V
- vstupní napětí Low:< 5 V
- připojení senzoru: 2 vodiče, 3-vodič
- napájení senzoru: ano
- fieldbus protokol: CANopen, DeviceNet, EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET IRT, PROFIBUS DP V1, POWERLINK
- galvanické oddělení: DC 500 V mezi elektrickou cestách
- Modulart: digitální vstupní modul
- rozhraní: U-remote Systembus
- možné techniky: 3 vodiče, 1 vodiče, 2 vodiče
- přenosová rychlost Systembus: max. 48 Mbit
- proudu z VEVNITŘ (power segmentový na Feldbuskopplers), typ.: 8 mA
- Kategorie produktu
PLC náhradní díl pro napájecí modul
- Počet digitálních vstupů max.
4
- Maximální počet vstupů
4
- Provozní napětí
24 V/DC (max)
- Provozní napětí max.
24 V/DC
- Provozní napětí
24 V/DC
- V
120 mm
- Délka
76 mm
- Šířka
11.5 mm
IP20
- Rozm.
(d x š x v) 76 x 11.5 x 120 mm
- Číslo výrobce
2009360000
- Typ
UR20-4DI-P-3W
- Montáž
Montáž na lištu TS3 5
- Max. okolní teplota
+60 °C
- Min. okolní teplota
-20 °C
- Hmotnost
84.86 g
11.5
120 mm
76 mm
NE
0
NE
NE
NE
NE
NE
NE
Other
None
None
IP20
NE
NE
0
NE
NE
NE
NE
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 1889337 Weidmüller UR20-4DI-P-3W 2009360000 PLC náhradní díl pro napájecí modul 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1889337 Weidmüller UR20-4DI-P-3W 2009360000 PLC náhradní díl pro napájecí modul 24 V/DC
Popis
Weidmüller u-remote – inovativní koncepce vzdáleného vstupu a výstupu se stupněm krytí IP 20, který přináší řadu výhod pro uživatele:
Individuální plánování, rychlejší instalace, bezpečnější uvedení do provozu a absence prostojů – to vše umožňuje vyšší výkon a produktivitu.
Úzká konstrukce zařízení u-remote a nižší potřeba napájecích modulů umožňuje zvolit menší rozměry skříňových rozvaděčů. Montáž bez nářadí, modulární konstrukce a integrovaný webový server – to vše urychluje instalaci v rozvaděčích a strojích. Stavové LED diody přímo na kanálu a na každém modulu u-remote umožňují spolehlivou diagnózu a rychlý servis.
Modul
Zařízení u-remote umožňuje elektrikářům předem upravit kabeláž. Při instalaci bezesporu oceníte princip Plug & Play na úrovni přípojek. Jeho použití umožňuje inovativní technologie Push-In, která nevyžaduje nářadí a značně zrychluje montáž. Spojení kontaktů je spolehlivé a trvalé a nevyžaduje žádnou péči uživatele, což potvrzují typové zkoušky a řada testů. Ani při výměně v budoucnu nebude třeba rozpojovat jednotlivé kabely, což vám ušetří čas.
Tento text byl přeložen strojově.
Individuální plánování, rychlejší instalace, bezpečnější uvedení do provozu a absence prostojů – to vše umožňuje vyšší výkon a produktivitu.
Úzká konstrukce zařízení u-remote a nižší potřeba napájecích modulů umožňuje zvolit menší rozměry skříňových rozvaděčů. Montáž bez nářadí, modulární konstrukce a integrovaný webový server – to vše urychluje instalaci v rozvaděčích a strojích. Stavové LED diody přímo na kanálu a na každém modulu u-remote umožňují spolehlivou diagnózu a rychlý servis.
Modul
Zařízení u-remote umožňuje elektrikářům předem upravit kabeláž. Při instalaci bezesporu oceníte princip Plug & Play na úrovni přípojek. Jeho použití umožňuje inovativní technologie Push-In, která nevyžaduje nářadí a značně zrychluje montáž. Spojení kontaktů je spolehlivé a trvalé a nevyžaduje žádnou péči uživatele, což potvrzují typové zkoušky a řada testů. Ani při výměně v budoucnu nebude třeba rozpojovat jednotlivé kabely, což vám ušetří čas.
Tento text byl přeložen strojově.
