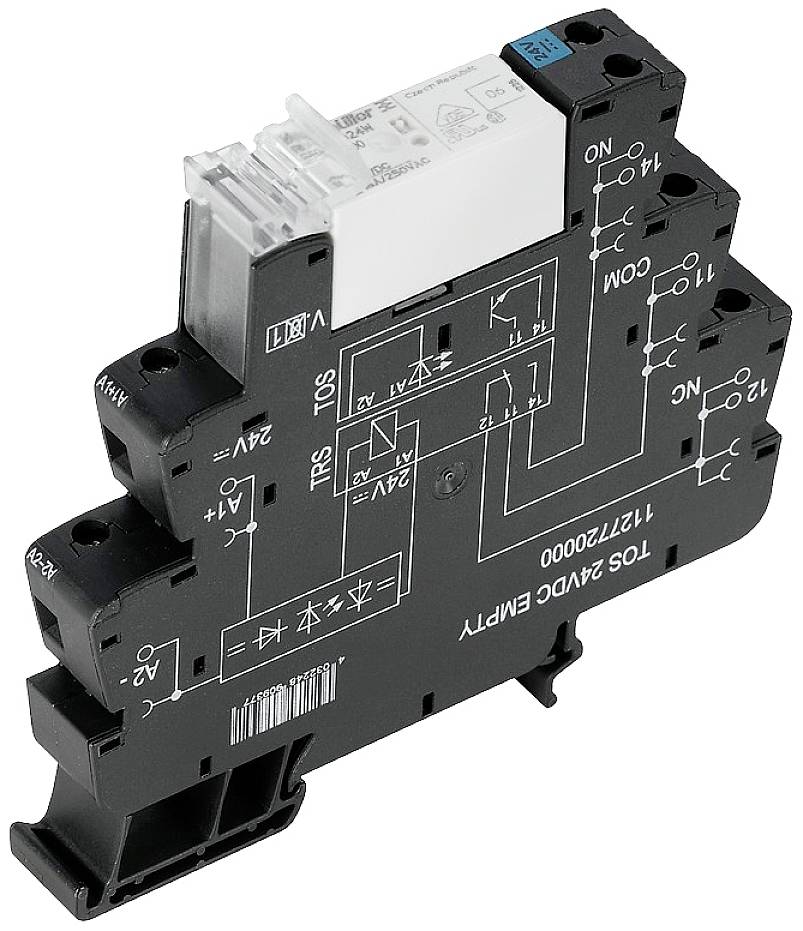

Weidmüller TRS 24VDC 1CO 16A reléový modul, 24 V/DC, 16 A, 1 přepínací kontakt, 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reléový modul
Typ kontaktu
1 přepínací kontakt
Jmenovité napětí
24 V/DC
Spínací napětí (max.)
250 V/AC
250 V/DC
Spínací proud (max.)
16 A
Datasheety: (PDF)
Počet (velikost balení 10 ks)
Celková cena (373,14 Kč / kus)
3 731,40 Kč
Bez DPH.
Doprava zdarma
Už jen 5 Set(y) skladem!
Technické parametry
- Zobrazení stavu: zelená LED
- Zpožděné zapínání: ≤ 7 ms
- Vypnutí: ≤ 16 ms
- Min. Spínací výkon: 10 mA při 10 V, 100 mA při 5 V
- Max. spínací frekvence při jmenovité zátěži: 0,1 Hz
- Nosná lišta TS 35
- Zkušební tlačítko: ne
- Mechanická indikace polohy spínače: ne
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Napětí vstup - výstup: 1,2 Kv Eff / 5 s
- Délka odizolování Bemessungsanschluss: 8 mm
- Upínací rozsah, Bemessungsanschluss: 1,5 mm²
- Upínací rozsah, min. 0,14 mm²
- Upínací rozsah: max. 2,5 mm²
- Připojení vodiče - průřez AWG, min.: AWG 26
- Připojení vodiče - průřez AWG, max.: AWG 14
- Průřez připojovacího vodiče, jedna žíla, min. 0,14 mm²
- Průřez připojovacího vodiče, jedna žíla: max. 2,5 mm²
- Průřez připojovacího vodiče, lanko, min.: 0,14 mm²
- Průřez připojovacího vodiče, lanko, max.: 2,5 mm²
- Průřez připojovacího vodiče, jemný AEH s umělohmotným límcem DIN 46228/4, min. 0,25 mm²
- Průřez připojovacího vodiče, jemný AEH s umělohmotným límcem DIN 46228/4: max. 2,5 mm²
- Průřez připojovacího vodiče, lanko, AEH (DIN 46228-1), min.: 0,25 mm²
- Průřez připojovacího vodiče, lanko, AEH (DIN 46228-1): max. 2,5 mm²
- Čepel: vel. PH0
- Kategorie produktu
reléový modul
- Typ
TRS 24VDC 1CO 16A
- Připojení
šroubová svorka
- Barva
černá
- Řídicí napětí (max.)
18 V/DC
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
AgNi
- Jmenovité napětí
24 V/DC
- Spínací napětí (max.)
250 V/AC
250 V/DC
- Spínací proud (max.)
16 A
- Max. spínací výkon
4000 VA
384 W
- Mechanická životnost
30 x 10 6 obvody
- Vzdálenost vzduch/povrch (cívka/kontakt)
5.5 mm
IP20
- Max. teplota
60 °C
- Min. teplota
-40 °C
- Délka
87.8 mm
- Šířka
12.8 mm
- V
89.6 mm
- Rozm.
(d x š x v) 87.8 x 12.8 x 89.6 mm
- Obsah
10 ks
- Hmotnost
56 g
- Splňuje RoHS
ano
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 1949803 Weidmüller TRS 24VDC 1CO 16A reléový modul, 24 V/DC, 16 A, 1 přepínací kontakt, 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1949803 Weidmüller TRS 24VDC 1CO 16A reléový modul, 24 V/DC, 16 A, 1 přepínací kontakt, 10 ks
