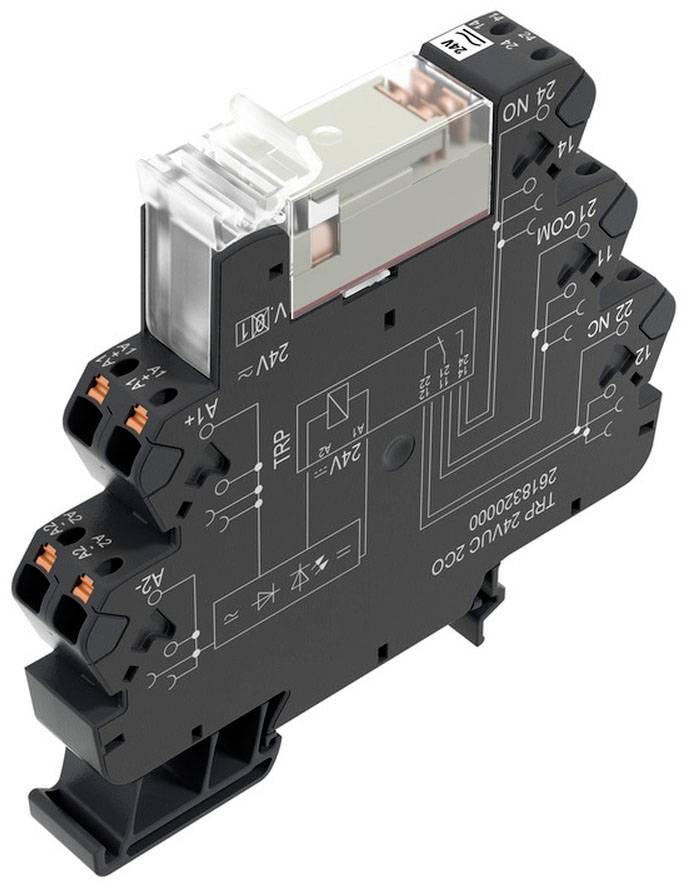

Weidmüller TRP 24VUC 2CO vazební relé 24 V DC/AC 8 A 2 přepínací kontakty 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vazební relé
Typ kontaktu
2 přepínací kontakty
Jmenovité napětí
24 V DC/AC
Spínací napětí (max.)
250 V DC/AC
Spínací proud (max.)
8 A
Počet (velikost balení 10 ks)
Celková cena (426,03 Kč / kus)
4 260,33 Kč
Bez DPH.
Doprava zdarma
Už jen 5 Set(y) skladem!
Technické parametry
- Nosná lišta TS 35
- Třída hořlavosti podle UL 94: V-0
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Dielektrická pevnost vstup - výstup: 1,2 kVeff / 5 s
- Dielektrická pevnost sousedních kontaktů: 2,5 kVeff
- Výdržné rázové napětí 6 kV (1,2/50 µs)
- Délka odizolování: Jmenovitý průměr připojení 8 mm
- Rozsah svorky, jmenovité připojení: 1,5 mm²
- Rozsah sevření min.: 0,14 mm²
- Rozsah sevření: Max. 2,5 mm²
- Průřez vodiče AWG, min.: 26
- Průřez vodiče AWG, max.: 14
- Průřez kabelu, jeden drát, min.: 0,14 mm²
- Průřez vodiče, jeden drát, max. 2,5 mm²
- Průřez kabelu, jemný vodič, min.: 0,14 m²
- Průřez kabelu, jemný vodič, max.: 2,5 mm²
- Rozměr čepele 0,4 x 2,0 mm
- Kategorie produktu
vazební relé
- Typ
TRP 24VUC 2CO
- Připojení
PUSH IN s ovládacím prvkem
- Barva
černá
- Řídicí napětí (max.)
19 V/AC
20.5 V/DC
- Reakční doba
11 ms
- Čas rozpadu
22 ms
- Typ kontaktu
2 přepínací kontakty
- Materiál kontaktu
AgNi
- Jmenovité napětí
24 V DC/AC
- Spínací napětí (max.)
250 V DC/AC
- Spínací proud (max.)
8 A
- Max. spínací výkon
2000 VA
192 W
- Mechanická životnost
30 X 10 6 sepnutí
- Vzdálenost vzduch/povrch (cívka/kontakt)
5.5 mm
- Vlastnosti
s ukazatelem, LED
S mostovým usměrňovačem
Bez zkušebního tlačítka
IP20
- Max. teplota
+60 °C
- Min. teplota
-40 °C
- Hloubka
87.8 mm
- Šířka
12.8 mm
- V
89.4 mm
- Rozm.
(š x v x h) 12.8 x 89.4 x 87.8 mm
- Obsah
10 ks
- Hmotnost
56.9 g
- UKCA
bezvýznamný
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2245330 Weidmüller TRP 24VUC 2CO vazební relé 24 V DC/AC 8 A 2 přepínací kontakty 10 ks
