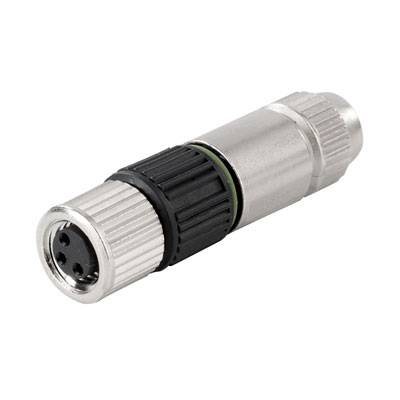

Weidmüller SAIB-3-IDC-M8 SMALL neupravený zástrčkový konektor pro senzory - aktory, 1784030001, piny: 3, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
neupravený zástrčkový konektor pro senzory - aktory
Provedení
zásuvka, rovná
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M8, rovná
Strana připojení B
přizpůsobitelná
Datasheety: (PDF)
Počet
Celková cena (276,86 Kč / kus)
301,65 Kč
-8 %
276,86 Kč
Bez DPH.
Už jen 5 Ks skladem!
Hlavní benefity
Sockets prefabricated to customer spec., Plugs prefabricated to customer spec., M8, Female socket, straight
- SAIB-3-IDC M8 small
Technické parametry
- Druh obalu
Piece
- Typ
SAIB-3-IDC-M8 SMALL
- Kategorie produktu
neupravený zástrčkový konektor pro senzory - aktory
- Provedení
zásuvka, rovná
- Norma zástrčky
senzorika konektoru
- Strana připojení A
zásuvka M8, rovná
- Strana připojení B
přizpůsobitelná
- Počet pólů
3
- Jmenovité napětí
32 V
- Jmenovitý proud
4 A
- Jmenovitý proud - filtr
4 A
- Průřez připojovacího vodiče (max.)
0.34 mm²
- Průřez vodiče (kabely senzor-aktor)
0.14 mm²
- Připojení
IDC
- Typ závitu, šířka připojení
M8
- Typ závitu, připojení kabelu a montáž
M8
- Materiál kontaktu
cín
- Kontaktní plocha
pocínovaný
IP67
- Min. teplota
-25 °C
- Max. teplota
+85 °C
- Typ upevnění
šroubovací
- Číslo výrobce
1784030001
- Obsah
1 ks
- Ø kabelu do
5.4 mm
- Ø kabelu od
3.2 mm
- Průměr kabelu (rozsah)
3.2 - 5.4 mm
- Splňuje RoHS
ano
Other
32 V
NE
Bus
Brass
Other
Insulation displacement connection
Tin
3
Straight
0.14-0.14 mm²
0.14-0.34 mm²
IP67
4 A
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 203494 Weidmüller SAIB-3-IDC-M8 SMALL neupravený zástrčkový konektor pro senzory - aktory, 1784030001, piny: 3, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 203494 Weidmüller SAIB-3-IDC-M8 SMALL neupravený zástrčkový konektor pro senzory - aktory, 1784030001, piny: 3, 1 ks
Popis
Individual cable lengths are often required nowadays. In order to meet these demands, Weidmüller offers a wide range of plug-in connectors for custom assembly.
Male plugs and female sockets for customisable assembly for M8, M12, M16 and 7/8" connections which are highly robust and ideally suited to machine engineering, for instance. The M8 round plug-in connectors are particularly suited to applications where space is limited.
The IDC is simple and quick to assemble since this technology allows the conductor to be inserted directly into the terminal point, without crimping or having to strip the insulation. It also has excellent functional security.
Male plugs and female sockets for customisable assembly for M8, M12, M16 and 7/8" connections which are highly robust and ideally suited to machine engineering, for instance. The M8 round plug-in connectors are particularly suited to applications where space is limited.
The IDC is simple and quick to assemble since this technology allows the conductor to be inserted directly into the terminal point, without crimping or having to strip the insulation. It also has excellent functional security.
