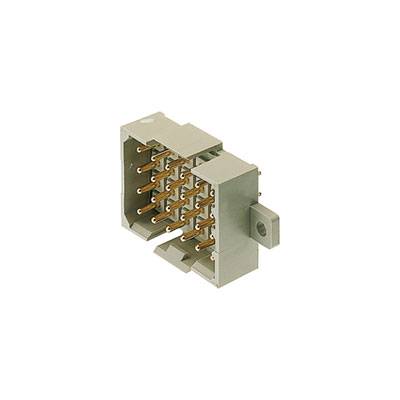

Weidmüller RSV konektor do DPS 36, rozteč 5 mm, 1446900000, 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektor do DPS
Provedení
zástrčka, rovná
Počet řádků
4
Řada
RSV
Rastr (rozteč)
5 mm
Datasheety: (PDF)
Počet (velikost balení 10 ks)
Celková cena (820,25 Kč / kus)
8 202,48 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Konektor pro desku plošných spojů
- Obsah: 10 ks
- Počet řádků: 4
- Počet pólů: 36
Dodatečné informace:
Technické parametry
- Kategorie produktu
konektor do DPS
- Provedení
zástrčka, rovná
- Počet řádků
4
- Typ zapojení konektoru
wire to board
- Řada
RSV
- Rastr (rozteč)
5 mm
- Počet kontaktů v řadě
9
- Počet pólů
36
- Šířka
57.5 mm
- Ø pin
0.97 mm
- Kolíkový tvar
kulatý
- Jmenovitý proud
14 A
- Jmenovitý proud - filtr
14 A
- Obsah
10 ks
- Rozm.
(d x š x v) 15.0 x 57.5 x 28.8 mm
- Připojení
do DPS
- Materiál pouzdra
termoplast
- Číslo výrobce
1446900000
- Barva
šedá
- Průmyslové balení
Ano
- Izolační materiál
termoplast
- Materiál kontaktu
slitina mědi
- Kontaktní povrch tiskové strany
pocínovaný
- Finální úprava kontaktu
pocínovaný
- Jmenovité napětí
500 V
- V
28.8 mm
- Délka
15.0 mm
- Splňuje RoHS
ano
IP20 (v zapojeném stavu)
- Směr zástrčky
kolmo k DPS
- Max. teplota
+100 °C
- Typ
RSV1,6 LSF36 GR 3,2 SN
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 321815 Weidmüller RSV konektor do DPS 36, rozteč 5 mm, 1446900000, 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 321815 Weidmüller RSV konektor do DPS 36, rozteč 5 mm, 1446900000, 10 ks
Popis
Rectangular plug-in male and female connector with solder contacts for PCB applications. High connection density achieved by using several rows and crimp contacts in the mating connector. The plug-in connectors can be coded and locked to the mating connector. Supplied in cardboard box.
500 V (IEC) / 300 V (UL)
14 A (IEC) / 10 A (UL)
500 V (IEC) / 300 V (UL)
14 A (IEC) / 10 A (UL)
