Weidmüller RCMKITP-I 230VAC 4CO LD reléový modul Jmenovité napětí: 230 V/AC Spínací proud (max.): 6 A 4 přepínací kontak

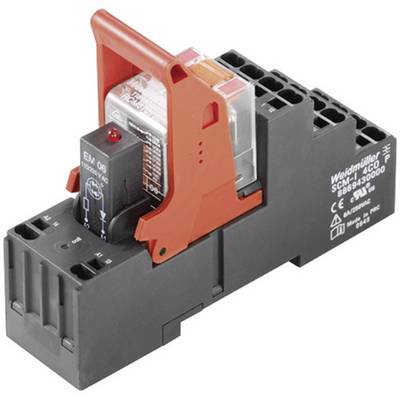

Relé modul Weidmüller SBG9450000, černé pouzdro s červenou pákou, tiskne technické specifikace na povrchu.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

reléový modul

Typ kontaktu

4 přepínací kontakty

Jmenovité napětí

230 V/AC

Spínací napětí (max.)

240 V/AC

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (524,79 Kč / kus)

524,79 Kč

Bez DPH.

Už jen 2 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Vazební relé RIDERSERIES s průmyslovým relé RCM

Technické parametry

Zobrazení stavu: červená LED
Zpožděné zapínání: ≤ 15 ms
Vypnutí: ≤ 10 ms
Min. Spínací výkon: 1 mA při 24 V, 10 mA při 12 V, 100 mA při 5 V
Max. spínací frekvence při jmenovité zátěži: 0,1 Hz
Nosná lišta TS 35
Zkušební tlačítko: ano (s možností)
Mechanická indikace polohy spínače: ano
Kategorie přepětí: III
Stupeň znečištění: 2
Izolační skupina: IIIa
Napětí vstup - výstup: 2,5 Kv Eff / 1 min.
Délka odizolování Bemessungsanschluss: 12 mm
Upínací rozsah, Bemessungsanschluss: 1,5 mm²
Upínací rozsah, min.: 0,75 mm²
Upínací rozsah: max. 1,5 mm²
Průřez připojovacího vodiče, jedna žíla, min.: 0,75 mm²
Průřez připojovacího vodiče, jedna žíla: max. 1,5 mm²
Průřez připojovacího vodiče, lanko, min.: 0,75 mm²
Průřez připojovacího vodiče, lanko, max.: 1,5 mm²
Průřez připojovacího vodiče, jemný AEH s umělohmotným límcem DIN 46228/4, min.: 0,75 mm²
Průřez připojovacího vodiče, jemný AEH s umělohmotným límcem DIN 46228/4: max. 0,75 mm²
Průřez připojovacího vodiče, lanko, AEH (DIN 46228-1), min.: 0,75 mm²
Průřez připojovacího vodiče, lanko, AEH (DIN 46228-1): max. 1 mm²
Čepel: 0,6 x 3,5 mm

Druh obalu: Piece

Kategorie produktu: reléový modul

Typ: RCMKITP-I 230VAC 4CO LD

Připojení: pružinové připojení

Barva: černá

Řídicí napětí (max.): 184 V/AC

Reakční doba: 15 ms

Čas rozpadu: 10 ms

Typ kontaktu: 4 přepínací kontakty

Materiál kontaktu: AgNi 90/10

Jmenovité napětí: 230 V/AC

Spínací napětí (max.): 240 V/AC

Spínací proud (max.): 6 A

Max. spínací výkon: 1500 VA
144 W

Mechanická životnost: 20 x 10⁶ obvody

Vzdálenost vzduch/povrch (cívka/kontakt): 4 mm

Odpor cívky: 19465 Ω

Vlastnosti: Se zkušebním tlačítkem

: IP20

Max. teplota: 70 °C

Min. teplota: -40 °C

Délka: 78.3 mm

Šířka: 28 mm

V: 98 mm

Rozm.: (d x š x v) 78.3 x 28 x 98 mm

Obsah: 1 ks

Hmotnost: 97.45 g

Provedení: Vazební relé bez testovacího tlačítka.

Jmenovité napětí: 230 V/AC

Spínací napětí: 250 V/AC

Spínací proud: 6 A

Typ: RCMKITP-I 230VAC 4CO LD

Ke stažení

List technických údajů

List technických údajů 505453 Weidmüller RCMKITP-I 230VAC 4CO LD reléový modul Jmenovité napětí: 230 V/AC Spínací proud (max.): 6 A 4 přepínací kontak

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 505453 Weidmüller RCMKITP-I 230VAC 4CO LD reléový modul Jmenovité napětí: 230 V/AC Spínací proud (max.): 6 A 4 přepínací kontak

Popis

Průmyslové relé vyvinuté pro průmyslové využití se spojovací technikou push in. To znamená 75% časovou úsporu při zapojení oproti patici se šroubovým připojením. Vazební relé s průmyslovým pinningem a paticí s technikou Push In. Další výhody jsou průmyslový pinning, nulová dioda a LED ukazatel stavu.
