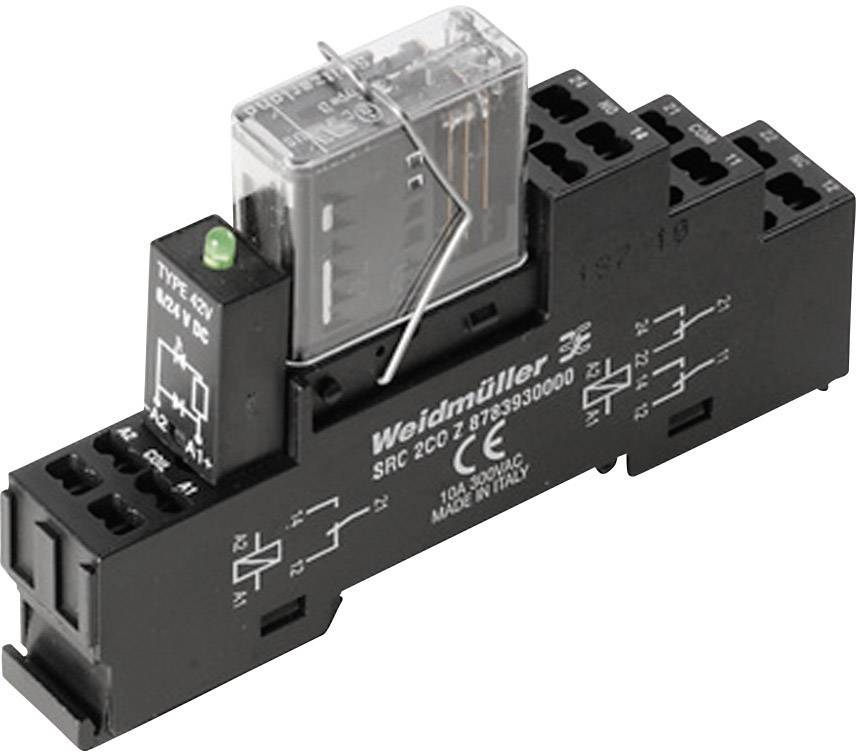

Weidmüller RCIKITZ 24VDC 2CO LD/FG reléový modul, 24 V/DC, 6 A, 2 přepínací kontakty, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reléový modul
Typ kontaktu
2 přepínací kontakty
Jmenovité napětí
24 V/DC
Spínací napětí (max.)
250 V/AC
250 V/DC
Spínací proud (max.)
6 A
Datasheety: (PDF)
Počet
Celková cena (1 202,48 Kč / kus)
1 202,48 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Zobrazení stavu: zelená LED
- Zpožděné zapínání: ≤ 12 ms
- Vypnutí: ≤ 6 ms
- Min. Spínací výkon: 1 mA při 24 V, 10 mA při 10 V, 100 mA při 5 V
- Max. spínací frekvence při jmenovité zátěži: 0,1 Hz
- Nosná lišta TS 35
- Zkušební tlačítko: ne
- Mechanická indikace polohy spínače: ne
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Napětí vstup - výstup: 2,5 Kv Eff / 1 min.
- Délka odizolování Bemessungsanschluss: 8 mm
- Upínací rozsah, Bemessungsanschluss: 1,5 mm²
- Upínací rozsah, min.: 0,5 mm²
- Upínací rozsah: max. 1,5 mm²
- Čepel: 0,4 x 2,5 mm
- Kategorie produktu
reléový modul
- Typ
RCIKITZ 24VDC 2CO LD/FG
- Připojení
pružinová svorka
- Barva
černá
- Řídicí napětí (max.)
18 V/DC
- Reakční doba
12 ms
- Čas rozpadu
6 ms
- Typ kontaktu
2 přepínací kontakty
- Materiál kontaktu
AgCuNi
- Jmenovité napětí
24 V/DC
- Spínací napětí (max.)
250 V/AC
250 V/DC
- Spínací proud (max.)
6 A
- Max. spínací výkon
1500 VA
144 W
- Mechanická životnost
50 x 10 6 obvody
- Vzdálenost vzduch/povrch (cívka/kontakt)
10 mm
- Odpor cívky
720 Ω
- Vlastnosti
Bez zkušebního tlačítka
IP20
- Max. teplota
70 °C
- Min. teplota
-40 °C
- Délka
63.8 mm
- Šířka
16 mm
- V
98.1 mm
- Rozm.
(d x š x v) 63.8 x 16 x 98.1 mm
- Obsah
1 ks
- Hmotnost
67 g
- Jmenovité napětí
24 V/DC
- Spínací napětí
250 V/AC
- Spínací proud
6 A
- Typ
RCIKITZ 24VDC 2CO LD / FG
- Připojení
Pružinová svorka 0,5 - 1,5 mm²
Ke stažení
List technických údajů
List technických údajů 506786 Weidmüller RCIKITZ 24VDC 2CO LD/FG reléový modul, 24 V/DC, 6 A, 2 přepínací kontakty, 1 ks
Popis
Vazební relé s nucený vedením kontaktů pro kontrolu signálů v obvodech z hlediska bezpečnosti významných. Se stupněm diagnostického pokrytí 99 % řadíme relé s nuceným vedením kontaktů mezi osvědčené součástky zabezpečovací techniky. Vzájemným blokováním kontaktu zajistíte synchronní rozvodný status na obou kontaktech. Tím je zajištěno, že v případě závady (například při svařování pracovních kontaktů, jež byly poškozeny vlivem přetížení) si kontakt hlásiče ponechá ten samý rozvodný status.
