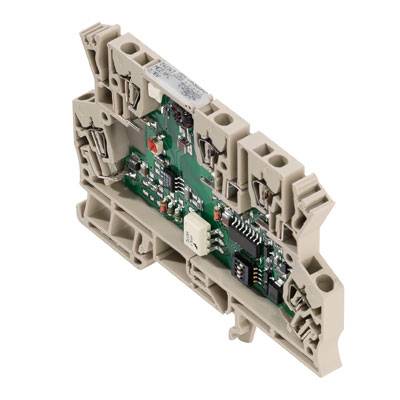

Weidmüller MCZ CFC 4-20MA 8461490000 měnič signálu 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
měnič signálu
Vstupní signál max. (proud)
20 mA
Typ
MCZ CFC 4-20MA
Rozm.
(d x š x v) 91 x 6 x 6 mm
Připojení
pružinová svorka
Datasheety: (PDF)
Počet (velikost balení 10 ks)
Celková cena (3 374,79 Kč / kus)
38 139,67 Kč
-12 %
33 747,93 Kč
Bez DPH.
Doprava zdarma
Už jen 5 Set(y) skladem!
Technické parametry
- Hloubka: 63.2 mm
- Čistá hmotnost: 28.3 g
- Provozní teplota: 0 °C až +50 °C
- Skladovací teplota: -20 °C až +85 °C
- Počet vstupů: 1
- Počet výstupů: 1
- Výstupní úroveň: PNP, Ub-0,7 V.
- Galvanické oddělení: Mezi vstupem / výstupem / napájením
- Přesnost: 0.15 % v. FSR
- Nosná lišta TS 35
- Výdržné rázové nápětí: 1.5 kV
- Vzdálenost mezi vzduchem a mezi elementy>: 2 mm
- Průřez vodiče AWG, min.: AWG 26
- Průřez vodiče AWG, max.: AWG 16
- Typ
MCZ CFC 4-20MA
- Kategorie produktu
měnič signálu
- Vstupní signál max. (proud)
20 mA
- Rozm.
(d x š x v) 91 x 6 x 6 mm
- Připojení
pružinová svorka
- Výstupní signál (napětí)
PNP. Ub-0.7 V
- Výstupní signál (proud)
20 mA
- Provozní napětí
100 V (max)
- Provozní napětí max.
100 V
- Zátěž
600 Ω
- Vstupní signál (proud)
4 mA-20 mA
- Vstupní odpor
50 Ω
- Obsah
10 ks
- Šířka
6 mm
- V
6 mm
- Délka
91 mm
- Splňuje RoHS
ano
- Příkon proudu
14 mA
- Max. okolní teplota
+50 °C
- Min. okolní teplota
0 °C
- Napájecí napětí (num.)
24 V/DC
- Napájecí napětí U(B)
24 VDC
- Flexibilní průměr (max.)
1.5 mm²
- Průřez flexibilní (min.)
0.5 mm²
- Hloubka
63.2 mm
- Průmyslové balení
Ano
- Typ
MCZ 4-20MA CFC
- Hmotnost
28.3 g
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 391352 Weidmüller MCZ CFC 4-20MA 8461490000 měnič signálu 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 391352 Weidmüller MCZ CFC 4-20MA 8461490000 měnič signálu 10 ks
Popis
The externally supplied ACT20M-CI-CO, MAS RPS/RPSH, MCZ CFC and WAS/WAZ 4/5 C signal converters/supply isolators can transmit, isolate and convert standardised
DC current signals. They are optionally available in widths of 6 mm (ACT20M/MCZ), 12.5 mm (WAS/WAZ4) or 17.5 mm (WAS/WAZ5).
The input and output circuits are completely electrically isolated, as is the power supply.
The input signal is converted into a DC current/voltage value (ACT20M, WAS/WAZ) or into a proportional frequency (MCZ CFC) between 0–1/4/8/16 kHz.
The WAVESERIES signal converters are available with a limiting frequency of either 10 Hz (WAS/WAZ4) or 20 kHz (WAS/WAZ5) so that they can process signals quickly.
The MAS/RPS/RPSH supply isolator can supply 2-wire sensors externally. They can also be used optionally to transmit the HART protocol (MAS RPSH).
The 24 VDC supply voltage can be cross-connected on the module side via the CH20M BUS profile (ACT20M series) or using the ZQV4N (MAS/MCZ) or ZQV 2.5N (WAS/WAZ) pluggable jumpers.
International approvals (such as ATEX Zone 2, UL C1D2 and FM Div2) permit use in explosion-risk zones.
DC current signals. They are optionally available in widths of 6 mm (ACT20M/MCZ), 12.5 mm (WAS/WAZ4) or 17.5 mm (WAS/WAZ5).
The input and output circuits are completely electrically isolated, as is the power supply.
The input signal is converted into a DC current/voltage value (ACT20M, WAS/WAZ) or into a proportional frequency (MCZ CFC) between 0–1/4/8/16 kHz.
The WAVESERIES signal converters are available with a limiting frequency of either 10 Hz (WAS/WAZ4) or 20 kHz (WAS/WAZ5) so that they can process signals quickly.
The MAS/RPS/RPSH supply isolator can supply 2-wire sensors externally. They can also be used optionally to transmit the HART protocol (MAS RPSH).
The 24 VDC supply voltage can be cross-connected on the module side via the CH20M BUS profile (ACT20M series) or using the ZQV4N (MAS/MCZ) or ZQV 2.5N (WAS/WAZ) pluggable jumpers.
International approvals (such as ATEX Zone 2, UL C1D2 and FM Div2) permit use in explosion-risk zones.
