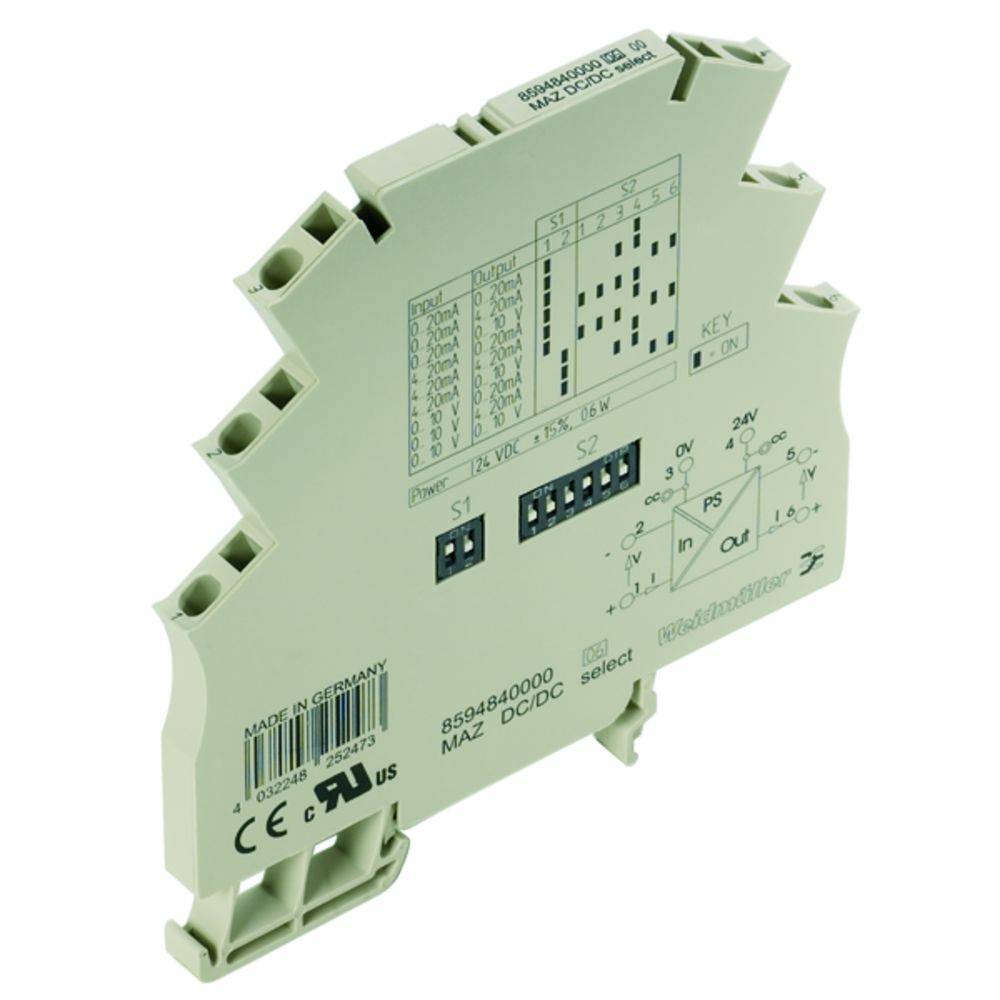

Weidmüller MAZ DC/DC SELECT 8594840000 měnič signálu 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
měnič signálu
Vstupní signál max. (proud)
20 mA
Vstupní signál max. (napětí)
10 V
Typ
MAZ DC/DC SELECT
Rozm.
(d x š) 92 mm x 6.1 mm
Datasheety: (PDF)
Počet
Celková cena (4 495,04 Kč / kus)
4 764,46 Kč
-6 %
4 495,04 Kč
Bez DPH.
Doprava zdarma
Už jen 5 Ks skladem!
Hlavní benefity
MICROSERIES, Signal converter/disconnector, ,
- MAZ DC/DC select
Technické parametry
- Hloubka: 97.8 mm
- Čistá hmotnost: 43 g
- Provozní teplota: 0 °C až +55 °C
- Skladovací teplota: -20 °C až +85 °C
- Počet vstupů: 1
- Počet výstupů: 1
- Galvanické oddělení: 3-cestný rozdělovač
- Přesnost<: 0.5 % z konečné hodnoty
- Mezní frekvence (-3 dB)>: 100 Hz
- Vstup/výstup: Konfigurovatelný
- Nosná lišta TS 35
- Příkon: 0.6 W
- Zatěžovací odpor: Napětí> 10 kΩ
- Typ
MAZ DC/DC SELECT
- Kategorie produktu
měnič signálu
- Vstupní signál max. (proud)
20 mA
- Vstupní signál max. (napětí)
10 V
- Rozm.
(d x š) 92 mm x 6.1 mm
- Připojení
pružinová svorka
- Výstupní signál (napětí)
0 V-10 V
- Výstupní signál (proud)
0 mA-20 mA, 4 mA-20 mA
- Provozní napětí
50 V (max)
- Provozní napětí max.
50 V
- Zátěž
500 Ω
- Vstupní signál (napětí)
10 V
- Vstupní signál (proud)
0 mA-20 mA, 4 mA-20 mA
- Vstupní odpor
5 Ω
- Obsah
1 ks
- Šířka
6.1 mm
- Délka
92 mm
- Splňuje RoHS
ano
- Napájecí napětí (num.)
24 V/DC
- Pevný průřez (max.)
2.5 mm²
- Průřez pevný (min.)
0.5 mm²
- Hloubka
97.8 mm
- Typ
MAZ DC/DC select
- Hmotnost
43.3 g
Snap mounting support rail
6.1
97.8 mm
1.5 W
0-55 °C
Spring clamp connection
IP20
None
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 258190 Weidmüller MAZ DC/DC SELECT 8594840000 měnič signálu 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 258190 Weidmüller MAZ DC/DC SELECT 8594840000 měnič signálu 1 ks
Popis
The configurable MAS/MAZ DC/DC select and MAS DC/DC select HI: DC signal isolating converters
with external power supply in 6.1 mm width, for transmitting and isolating
standardised analogue DC current and voltage signals.
The input and output parameters can be configured as required using DIP switches. The isolating transformers
are designed with 0.5 kV or 2.5 kV (DC/DC select HI) of complete electrical isolation.
The 24 V DC voltage supply can be bridged module by module using the ZQV 4N plug-in cross-connectors.
The MI 8 A-I/O S-SUBD15Binterface module makes it easy to carry out byte-wise
system wiring with pre-assembled cables on the inputs or outputs.
They can be used in many applications around the world because of their international approvals (cULus, C1D2 and ATEX Zone2).
with external power supply in 6.1 mm width, for transmitting and isolating
standardised analogue DC current and voltage signals.
The input and output parameters can be configured as required using DIP switches. The isolating transformers
are designed with 0.5 kV or 2.5 kV (DC/DC select HI) of complete electrical isolation.
The 24 V DC voltage supply can be bridged module by module using the ZQV 4N plug-in cross-connectors.
The MI 8 A-I/O S-SUBD15Binterface module makes it easy to carry out byte-wise
system wiring with pre-assembled cables on the inputs or outputs.
They can be used in many applications around the world because of their international approvals (cULus, C1D2 and ATEX Zone2).
