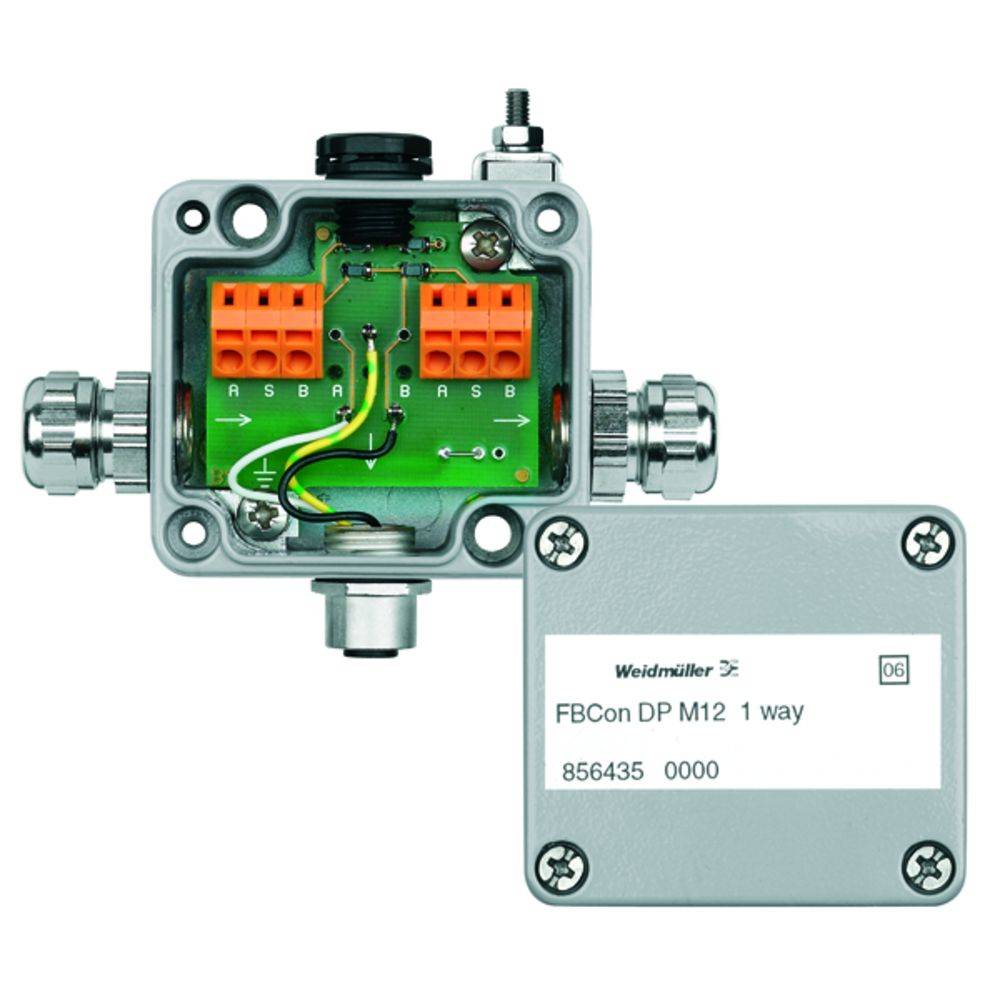

Weidmüller FBCON DP M12 1WAY 8564350000 pasivní box senzor/aktor standardní rozdělovač PROFIBUS-DP bez ukončení sběrnice
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
pasivní box senzor/aktor
Počet signálních míst
1
Počet rozdělovačů
1
osazení
jednoduché
Datasheety: (PDF)
Počet
Celková cena (3 351,24 Kč / kus)
3 351,24 Kč
Bez DPH.
Doprava zdarma
Už jen 5 Ks skladem!
Hlavní benefity
Standard distributor without bus termination, 1-way distributor, IP 66
- FBCon DP M12 1way
Technické parametry
- Druh obalu
Piece
- Kategorie produktu
pasivní box senzor/aktor
- Počet signálních míst
1
- osazení
jednoduché
- Typ
FBCON DP M12 1WAY
- Hlavní vedení
Ne
- Počet rozdělovačů
1
- Stavová kontrolka
bez LED
- Připojení
pružinová svorka
- Šířka
58 mm
- Délka
64 mm
IP66
- Max. teplota
+80 °C
- Min. teplota
-40 °C
- Max. průřez připojovacího vodiče
1.5 mm²
- Min. průřez připojovacího vodiče
0.5 mm²
- Druh připojení (rozdělovací boxy)
přípojka s pružinovým protitahem
- Materiál pouzdra
ušlechtilá ocel
- Hmotnost
249 g
- Číslo výrobce
8564350000
- Barva
šedá
- Obsah
1 ks
- V
36 mm
64
34 mm
NE
DC
NE
NE
ANO
NE
ANO
NE
NE
NE
None
None
NE
IP66
None
NE
NE
NE
ANO
NE
24-24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 258176 Weidmüller FBCON DP M12 1WAY 8564350000 pasivní box senzor/aktor standardní rozdělovač PROFIBUS-DP bez ukončení sběrnice
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 258176 Weidmüller FBCON DP M12 1WAY 8564350000 pasivní box senzor/aktor standardní rozdělovač PROFIBUS-DP bez ukončení sběrnice
Popis
The FBCon DP fieldbus distributors are used to couple 1 to 8 actuators, sensors or remote I/Os to a PROFIBUS network.
The branches (T-pieces) connect the individual bus components to the bus cable. The length of the branch cable depends on the transmission rate and should be as short as possible.
The total of all branch lengths for transmission rates up to 1.5 MBaud may not exceed 6.6 m.
The trunk line is run over EMC cable glands into an aluminium / stainless steel housing and connected using tension-clamp terminals.
The branch line to the device is connected using a B-coded M12 socket or an EMC cable gland.
Terminating resistors must be wired onto the start and end of the PROFIBUS-DP network. The Terminator modules can take care of this task.
The 24 V DC power supply is introduced via the right-hand cable gland. The housing features a pressure-compensation mechanism that counters the effects of climatic fluctuations.
The guidelines issued by the PROFIBUS user organisation must be observed during installation.
The distributors have the following characteristics:Tension-clamp connection systemEMC cable glandM12 plug-in connectorsExternal earthing contactInterruption-free bus operationPressure-equalising element IP 66 protection classStainless steel versionsPROFIBUS-DP compatible
The branches (T-pieces) connect the individual bus components to the bus cable. The length of the branch cable depends on the transmission rate and should be as short as possible.
The total of all branch lengths for transmission rates up to 1.5 MBaud may not exceed 6.6 m.
The trunk line is run over EMC cable glands into an aluminium / stainless steel housing and connected using tension-clamp terminals.
The branch line to the device is connected using a B-coded M12 socket or an EMC cable gland.
Terminating resistors must be wired onto the start and end of the PROFIBUS-DP network. The Terminator modules can take care of this task.
The 24 V DC power supply is introduced via the right-hand cable gland. The housing features a pressure-compensation mechanism that counters the effects of climatic fluctuations.
The guidelines issued by the PROFIBUS user organisation must be observed during installation.
The distributors have the following characteristics:Tension-clamp connection systemEMC cable glandM12 plug-in connectorsExternal earthing contactInterruption-free bus operationPressure-equalising element IP 66 protection classStainless steel versionsPROFIBUS-DP compatible
