Weidmüller CH20M BUS 4.50/05 AU/750 1248240000 Montážní lišta 750 mm 5 ks

EAN:
Označení výrobce:
Objednací číslo:

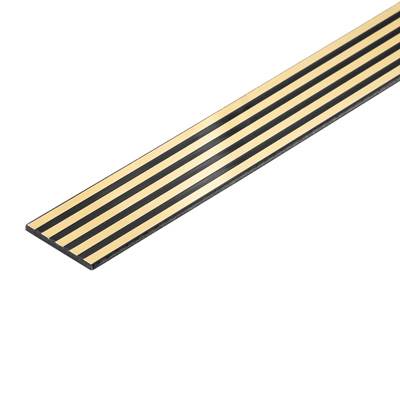

Úzký, obdélníkový předmět s proměnlivými černými a žlutými pruhy na povrchu.
Úzký, obdélníkový předmět s proměnlivými černými a žlutými pruhy na povrchu.
Kategorie produktu
Montážní lišta
Délka
750 mm
Šířka
21.8 mm
Barva
černá
V
1.7 mm
Datasheety: (PDF)
Weidmüller


5 Ks
Prodej a doprava:
Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 m = 3 265,33 Kč)
Kč
Už jen 5 Set(y) skladem!
Nahlásit právní incident
  • Technické parametry
  • Varianty
  • Ke stažení
  • Popis
  • Související

Technické parametry

  • Hořlavost: podle UL 94 V-0
  • materiál kontaktu: Au (zlato)
  • povrch kontaktu: pozlacený
Kategorie produktu

Montážní lišta

Barva

černá

Délka

750 mm

Šířka

21.8 mm

V

1.7 mm

Rozm.

(d x š x v) 750 x 21.8 x 1.7 mm

Hmotnost

84 g

Průmyslové balení

Ano

Obsah

5 ks

Typ

CH20M BUS 4.50/05 AU/750

Splňuje RoHS

ano

Varianty(Veškeré ceny jsou vč. DPH)

Délka
Šířka

Weidmüller CH20M BUS 4.50/05 AU/750 1248240000 Montážní lišta 750 mm 5 ks
Weidmüller CH20M BUS 4.50/05 AU/750 1248240000 Montážní lišta 750 mm 5 ks

320454


Tento produkt
750 mm
21.8 mm
Weidmüller CH20M BUS-PROFIL TS 35X7.5/250 1248150000 Montážní lišta 250 mm 10 ks
Weidmüller CH20M BUS-PROFIL TS 35X7.5/250 1248150000 Montážní lišta 250 mm 10 ks

320445


250 mm
25.1 mm
Weidmüller CH20M BUS-PROFIL TS 35X7.5/500 1248160000 Montážní lišta 500 mm 10 ks
Weidmüller CH20M BUS-PROFIL TS 35X7.5/500 1248160000 Montážní lišta 500 mm 10 ks

320446


500 mm
25.1 mm
Weidmüller CH20M BUS-PROFIL TS 35X7.5/750 1248170000 Montážní lišta 750 mm 5 ks
Weidmüller CH20M BUS-PROFIL TS 35X7.5/750 1248170000 Montážní lišta 750 mm 5 ks

320448


750 mm
25.1 mm
Weidmüller CH20M BUS-PROFIL TS 35X15/250 1248180000 Montážní lišta 250 mm 5 ks
Weidmüller CH20M BUS-PROFIL TS 35X15/250 1248180000 Montážní lišta 250 mm 5 ks

320449


250 mm
25.1 mm
Weidmüller CH20M BUS-PROFIL TS 35X15/500 1248190000 Montážní lišta 500 mm 5 ks
Weidmüller CH20M BUS-PROFIL TS 35X15/500 1248190000 Montážní lišta 500 mm 5 ks

320450


500 mm
25.1 mm
Weidmüller CH20M BUS-PROFIL TS 35X15/750 1248210000 Montážní lišta 750 mm 5 ks
Weidmüller CH20M BUS-PROFIL TS 35X15/750 1248210000 Montážní lišta 750 mm 5 ks

320451


750 mm
25.1 mm
Weidmüller CH20M BUS 4.50/05 AU/250 1248220000 Montážní lišta 250 mm 10 ks
Weidmüller CH20M BUS 4.50/05 AU/250 1248220000 Montážní lišta 250 mm 10 ks

320452


250 mm
21.8 mm
Weidmüller CH20M BUS 4.50/05 AU/500 1248230000 Montážní lišta 500 mm 10 ks
Weidmüller CH20M BUS 4.50/05 AU/500 1248230000 Montážní lišta 500 mm 10 ks

320453


500 mm
21.8 mm

Ke stažení

List technických údajů

List technických údajů 320454 Weidmüller CH20M BUS 4.50/05 AU/750 1248240000 Montážní lišta 750 mm 5 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 320454 Weidmüller CH20M BUS 4.50/05 AU/750 1248240000 Montážní lišta 750 mm 5 ks

Popis

The integrated rail bus for the modular electronics housing system

When supplying, connecting or distributing within modular applications, the rail bus can replace the tedious individual wiring process with a flexible and uninterrupted system-wide solution.

The system bus is securely integrated within the 35-mm standard mounting rail. The SMD-bus contact block can be reflow-soldered so that it can be completely automatically processed during the component assembly. The resistant, gold-plated contact surfaces ensure a permanent and reliable contact for all housing widths.
Unlimited scalability The integrated connection solution covers all system widths: from the 6-mm slice to the 67-mm large-area housing.Easy to service during installation It's easy to replace a module, even in existing modules groups – without any influence on the neighbouring modules.Universal integration The uninterrupted system bus is securely integrated within the 35-mm standard mounting rail.Maximum availability Five fully-galvanized and partially gold-plated twin-arched contacts are used to establish a permanent contact to the rail bus. THR solder flanges ensure that the connection to the circuit board is stable.

Popis

The integrated rail bus for the modular electronics housing system

When supplying, connecting or distributing within modular applications, the rail bus can replace the tedious individual wiring process with a flexible and uninterrupted system-wide solution.

The system bus is securely integrated within the 35-mm standard mounting rail. The SMD-bus contact block can be reflow-soldered so that it can be completely automatically processed during the component assembly. The resistant, gold-plated contact surfaces ensure a permanent and reliable contact for all housing widths.
Unlimited scalability The integrated connection solution covers all system widths: from the 6-mm slice to the 67-mm large-area housing.Easy to service during installation It's easy to replace a module, even in existing modules groups – without any influence on the neighbouring modules.Universal integration The uninterrupted system bus is securely integrated within the 35-mm standard mounting rail.Maximum availability Five fully-galvanized and partially gold-plated twin-arched contacts are used to establish a permanent contact to the rail bus. THR solder flanges ensure that the connection to the circuit board is stable.
