Name: Weidmüller BL/SL 5.08 konektor do DPS 20, rozteč 5.08 mm, 1601870000, 20 ks
Brand: Weidmüller
SKU: 324321
Availability: BackOrder

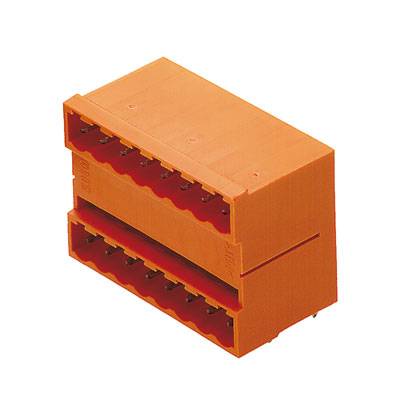

Oranžový elektrický konektor se dvěma řadami kontaktů, vhodný pro zapojení v elektronických zařízeních.

Kategorie produktu

konektor do DPS

Provedení

zástrčka, zahnutá

Počet řádků

Řada

BL/SL 5.08

Rastr (rozteč)

5.08 mm

Datasheety: (PDF)

Doručení: Pá 11. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 20 ks)

Celková cena (143,76 Kč / kus)

2 875,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

PCB plug-in connector, male header, closed side, Solder connection, 5,08 mm, No. of poles: 20, 90°, Solder pin length: 3,2 mm, tinned, Orange, Box

Obsah: 20 ks
Počet řádků: 2
Počet pólů: 20

Dodatečné informace:

Technické parametry

Kategorie produktu: konektor do DPS

Provedení: zástrčka, zahnutá

Počet řádků: 2

Typ zapojení konektoru: wire to board

Řada: BL/SL 5.08

Rastr (rozteč): 5.08 mm

Počet kontaktů v řadě: 10

Počet pólů: 20

Šířka: 103.56 mm

Kolíkový tvar: hranatý

Jmenovitý proud: 11 A

Jmenovitý proud - filtr: 11 A

Obsah: 20 ks

Rozm.: (d x š x v) 22 x 103.56 x 31.25 mm

Připojení: do DPS

Materiál pouzdra: PBT

Číslo výrobce: 1601870000

Barva: oranžová

Průmyslové balení: Ano

Izolační materiál: PBT

Materiál kontaktu: slitina mědi

Kontaktní povrch tiskové strany: pocínovaný

Finální úprava kontaktu: pocínovaný

Jmenovité napětí: 400 V

V: 31.25 mm

Délka: 22 mm

Splňuje RoHS: ano

Směr zástrčky: vodorovně k DPS

Max. teplota: +100 °C

Min. teplota: -50 °C

Typ: SLD 5.08/20/90G 3.2SN OR BX

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Provedení

Šířka

Počet řádků

Počet pólů

Kolíkový tvar

Weidmüller BL/SL 5.08 konektor do DPS 10, rozteč 5.08 mm, 1601820000, 50 ks

Objednací číslo:324316

Doručení: Pá 11. 12.

Conrad Electronic

11 A

zástrčka, zahnutá

52.76 mm

hranatý

Min.: 1

Násobky: 1

3 516,53 Kč^*

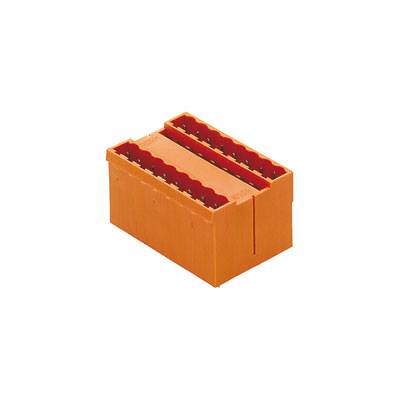

Weidmüller BL/SL 5.08 konektor do DPS 10, rozteč 5.08 mm, 1602420000, 50 ks

Objednací číslo:324347

Doručení: Pá 11. 12.

Conrad Electronic

11 A

zástrčka, rovná

52.76 mm

hranatý

Min.: 1

Násobky: 1

3 516,53 Kč^*

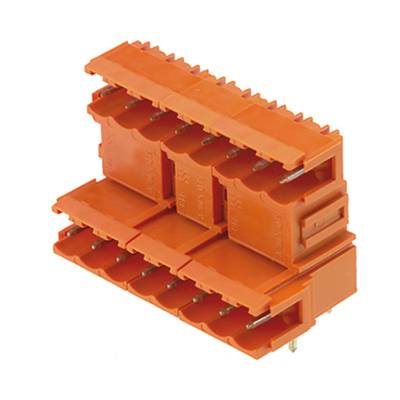

Weidmüller BL/SL 5.08 konektor do DPS 10, rozteč 5.08 mm, 1725200000, 50 ks

Objednací číslo:356454

Doručení: Po 4. 1. 2027

Conrad Electronic

17 A

zástrčka, zahnutá

53.34 mm

hranatý

Min.: 1

Násobky: 1

3 516,53 Kč^*

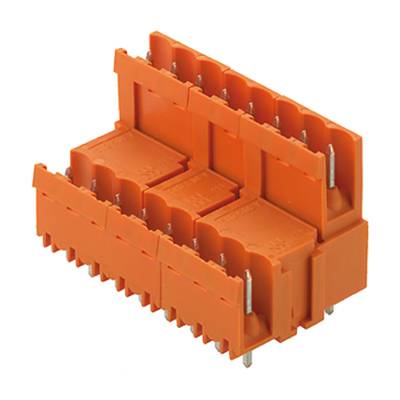

Weidmüller BL/SL 5.08 konektor do DPS 10, rozteč 5.08 mm, 1725680000, 50 ks

Objednací číslo:356480

Doručení: Po 4. 1. 2027

Conrad Electronic

14 A

160 mm

Min.: 1

Násobky: 1

3 516,53 Kč^*

Weidmüller BL/SL 5.08 konektor do DPS 10, rozteč 5.08 mm, 1726310000, 50 ks

Objednací číslo:356507

Doručení: Po 4. 1. 2027

Conrad Electronic

17 A

zástrčka, zahnutá

55.34 mm

hranatý

Min.: 1

Násobky: 1

3 516,53 Kč^*

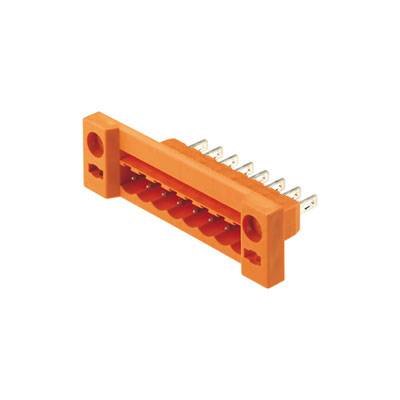

Weidmüller BL/SL 5.08 konektor do DPS 11, rozteč 5.08 mm, 1599220000, 50 ks

Objednací číslo:324281

Doručení: Po 14. 12.

Conrad Electronic

15 A

zástrčka, vestavná

75.6 mm

Min.: 1

Násobky: 1

5 111,57 Kč^*

Weidmüller BL/SL 5.08 konektor do DPS 12, rozteč 5.08 mm, 1601830000, 50 ks

Objednací číslo:324317

Doručení: Pá 11. 12.

Conrad Electronic

11 A

zástrčka, zahnutá

62.92 mm

hranatý

Min.: 1

Násobky: 1

4 260,33 Kč^*

Weidmüller BL/SL 5.08 konektor do DPS 12, rozteč 5.08 mm, 1602430000, 50 ks

Objednací číslo:324348

Doručení: Pá 11. 12.

Conrad Electronic

11 A

zástrčka, rovná

62.92 mm

hranatý

Min.: 1

Násobky: 1

4 260,33 Kč^*

Weidmüller BL/SL 5.08 konektor do DPS 12, rozteč 5.08 mm, 1725210000, 50 ks

Objednací číslo:356455

Doručení: Po 4. 1. 2027

Conrad Electronic

17 A

zástrčka, zahnutá

63.5 mm

hranatý

Min.: 1

Násobky: 1

4 260,33 Kč^*

Weidmüller BL/SL 5.08 konektor do DPS 12, rozteč 5.08 mm, 1725690000, 50 ks

Objednací číslo:356481

Doručení: Po 4. 1. 2027

Conrad Electronic

14 A

110 mm

Min.: 1

Násobky: 1

4 260,33 Kč^*

Ke stažení

List technických údajů

List technických údajů 324321 Weidmüller BL/SL 5.08 konektor do DPS 20, rozteč 5.08 mm, 1601870000, 20 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 324321 Weidmüller BL/SL 5.08 konektor do DPS 20, rozteč 5.08 mm, 1601870000, 20 ks

Popis

2-tier male header with parallel pin arrangement. The solder pin length is optimised for wave flow soldering. The pin headers provide space for labelling and can be coded.
400 V (IEC) / 300 V (UL)11 A (IEC) / 10 A (UL)
