Name: Weidmüller BL/SL 5.08 konektor do DPS 16, rozteč 5.08 mm, 1149690000, 1 ks
Brand: Weidmüller
SKU: 3361294
Availability: BackOrder

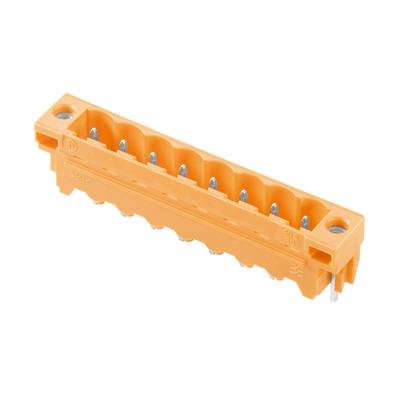

Oranžový vícekolíkový konektor s bočním uchycením a kovovými kontaktními kolíky.

Kategorie produktu

konektor do DPS

Provedení

zástrčka, rovná

Počet řádků

Řada

BL/SL 5.08

Rastr (rozteč)

5.08 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

90 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Min.: 50

Násobky: 1

Celková cena (46,99 Kč / kus)

2 349,50 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Konektor pro desku plošných spojů

Obsah: 1 ks
Počet řádků: 1
Počet pólů: 16

Technické parametry

Kategorie produktu: konektor do DPS

Provedení: zástrčka, rovná

Počet řádků: 1

Typ zapojení konektoru: wire to board

Řada: BL/SL 5.08

Rastr (rozteč): 5.08 mm

Počet kontaktů v řadě: 1

Počet pólů: 16

Šířka: 91.08 mm

Kolíkový tvar: hranatý

Jmenovitý proud: 24 A

Jmenovitý proud - filtr: 24 A

Obsah: 1 ks

Rozm.: (d x š x v) 8.5 x 91.08 x 15.2 mm

Připojení: do DPS

Materiál pouzdra: polyamid

Číslo výrobce: 1149690000

Barva: černá

Průmyslové balení: Ano

Izolační materiál: polyamid

Materiál kontaktu: slitina mědi

Kontaktní povrch tiskové strany: pocínovaný

Finální úprava kontaktu: pocínovaný

Jmenovité napětí: 400 V

V: 15.2 mm

Délka: 8.5 mm

Splňuje RoHS: ano

Směr zástrčky: kolmo k DPS

Max. teplota: +100 °C

Min. teplota: -50 °C

Typ: SL 5.08HC/16/180LF 3.2SN BK BX

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3361294 Weidmüller BL/SL 5.08 konektor do DPS 16, rozteč 5.08 mm, 1149690000, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3361294 Weidmüller BL/SL 5.08 konektor do DPS 16, rozteč 5.08 mm, 1149690000, 1 ks

Popis

Konektor pro desky plošných spojů. Kolíková lišta, pájecí příruba, pájecí připojení, 5,08 mm, počet pólů: 16, 180 °, délka pájecího kolíku 3,2 mm, pocínovaná, černá, box. Kolíkové lišty z plastu vyztuženého skelnými vlákny s přímým směrem odeslání vhodné pro proces pájení. Varianta s přírubou (F) lze použít ke šroubování s příslušným protilehlým díl nebo s DPS. Při použití varianty s přírubou není nutné žádné další šroubování s DPS. Zároveň jsou pájená místa chráněna před mechanickým stresem. Kolíkové lišty lze ručně kódovat nebo předkódovat.

Tento text byl přeložen strojově.
