Name: Weidmüller BC/SC zásuvkový konektor na kabel 14, rozteč 3.81 mm, 1970730000, 50 ks
Brand: Weidmüller
SKU: 389699
Availability: BackOrder

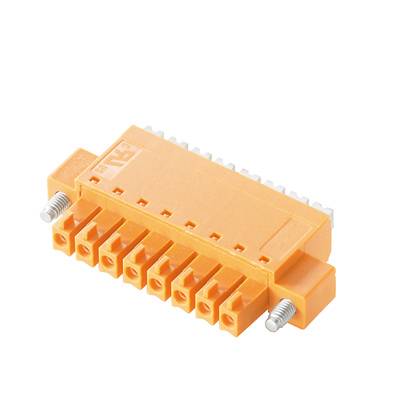

Oranžový elektrický konektor s několika vstupy určený pro propojení kabelů v elektronických obvodech.

Kategorie produktu

zásuvkový konektor na kabel

Provedení

zásuvka, rovná

Počet řádků

Řada

BC/SC

Rastr (rozteč)

3.81 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 30. 12. 2026

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 50 ks)

Celková cena (208,78 Kč / kus)

10 439,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Konektor pro desku plošných spojů

Obsah: 50 ks
Počet řádků: 1
Počet pólů: 14

Dodatečné informace:

Technické parametry

Kategorie produktu: zásuvkový konektor na kabel

Provedení: zásuvka, rovná

Počet řádků: 1

Typ zapojení konektoru: wire to board

Řada: BC/SC

Vlastnosti: se šroubovým uzávěrem
s pružinovým spojem PUSH-IN

Rastr (rozteč): 3.81 mm

Počet kontaktů v řadě: 14

Počet pólů: 14

Šířka: 63.73 mm

Jmenovitý proud: 10 A

Jmenovitý proud - filtr: 10 A

Obsah: 50 ks

AWG max.: 16

AWG min.: 26

Délka izolace (max.): 9.00 mm

Rozm.: (d x š x v) 7.90 x 63.73 x 22.00 mm

Připojení: pružinová svorka
zástrčka

Materiál pouzdra: PA GF

Číslo výrobce: 1970730000

Barva: oranžová

Průmyslové balení: Ano

Materiál kontaktu: slitina mědi, pozinkovaná

Finální úprava kontaktu: pocínovaný

Jmenovité napětí: 300 V

V: 22.00 mm

Délka: 7.90 mm

maximální průřez: 1.50 mm²

Průřez min: 0.14 mm²

Splňuje RoHS: ano

Směr zástrčky: kolmo k DPS

Typ: BCF 3.81/14/180F SN OR BX

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Počet pólů

Počet řádků

Provedení

Rastr (rozteč)

Šířka

Weidmüller BC/SC zásuvkový konektor do DPS 10, rozteč 3.81 mm, 1974890000, 50 ks

Objednací číslo:390161

Doručení: St 30. 12. 2026

Conrad Electronic

10 A

zástrčka, vestavná úhlová

3.81 mm

38.89 mm

Min.: 1

Násobky: 1

6 185,00 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 10, rozteč 3.81 mm, 1976610000, 50 ks

Objednací číslo:390272

Doručení: St 30. 12. 2026

Conrad Electronic

10 A

zástrčka, vestavná rovná

3.81 mm

38.89 mm

Min.: 1

Násobky: 1

6 185,00 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 11, rozteč 3.81 mm, 1974910000, 50 ks

Objednací číslo:390164

Doručení: St 30. 12. 2026

Conrad Electronic

10 A

zástrčka, vestavná úhlová

3.81 mm

42.70 mm

Min.: 1

Násobky: 1

6 835,00 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 11, rozteč 3.81 mm, 1976620000, 50 ks

Objednací číslo:390273

Doručení: St 30. 12. 2026

Conrad Electronic

10 A

zástrčka, vestavná rovná

3.81 mm

42.70 mm

Min.: 1

Násobky: 1

6 835,00 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 12, rozteč 3.81 mm, 1974930000, 50 ks

Objednací číslo:390166

Doručení: St 30. 12. 2026

Conrad Electronic

10 A

zástrčka, vestavná úhlová

3.81 mm

46.51 mm

Min.: 1

Násobky: 1

7 449,00 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 12, rozteč 3.81 mm, 1976640000, 50 ks

Objednací číslo:390275

Doručení: St 30. 12. 2026

Conrad Electronic

10 A

zástrčka, vestavná rovná

3.81 mm

46.51 mm

Min.: 1

Násobky: 1

7 449,00 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 2, rozteč 3.81 mm, 1974750000, 50 ks

Objednací číslo:390148

Doručení: Po 1. 2. 2027

Conrad Electronic

10 A

zástrčka, vestavná úhlová

3.81 mm

14.50 mm

Min.: 1

Násobky: 1

1 345,00 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 2, rozteč 3.81 mm, 1976490000, 50 ks

Objednací číslo:390259

Doručení: St 30. 12. 2026

Conrad Electronic

10 A

zástrčka, vestavná rovná

3.81 mm

16.00 mm

Min.: 1

Násobky: 1

1 345,00 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 3, rozteč 3.81 mm, 1974770000, 50 ks

Objednací číslo:390149

Doručení: St 30. 12. 2026

Conrad Electronic

10 A

zástrčka, vestavná úhlová

3.81 mm

14.50 mm

Min.: 1

Násobky: 1

1 909,00 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 3, rozteč 3.81 mm, 1976500000, 50 ks

Objednací číslo:390260

Doručení: St 30. 12. 2026

Conrad Electronic

10 A

zástrčka, vestavná rovná

3.81 mm

16.00 mm

Min.: 1

Násobky: 1

1 909,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 389699 Weidmüller BC/SC zásuvkový konektor na kabel 14, rozteč 3.81 mm, 1970730000, 50 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 389699 Weidmüller BC/SC zásuvkový konektor na kabel 14, rozteč 3.81 mm, 1970730000, 50 ks

Popis

PUSH IN - Weidmüller's innovative connection system simplifies wire connections.

The benefits for users and applications:
High component density because of very low height.Simply insert prepared wire and you're ready to go. High component density with the compact SCDN / SCDN-THR two-tier pin headerSimplified processing, featuring integrated push buttons for opening the wire-terminal point Intuitive handling – since the wire-entry area and handling area are clearly separated. Lock and release requires no tools when using Weidmüller's patented (LR) release latch.
Weidmüller's 3.81-mm-pitch (0.15 inch) plug-in connectors are compatible with the layouts of customary connectors and offer space for labelling and coding.
0.20 - 1.5 mm² (IEC) / 28 - 16 AWG (UL) 250 V (IEC) / 300 V (UL)17.5 A (IEC) / 10 A (UL)
