Name: Weidmüller BC/SC zásuvkový konektor do DPS 7, rozteč 3.81 mm, 1976570000, 50 ks
Brand: Weidmüller
SKU: 390268
Availability: BackOrder

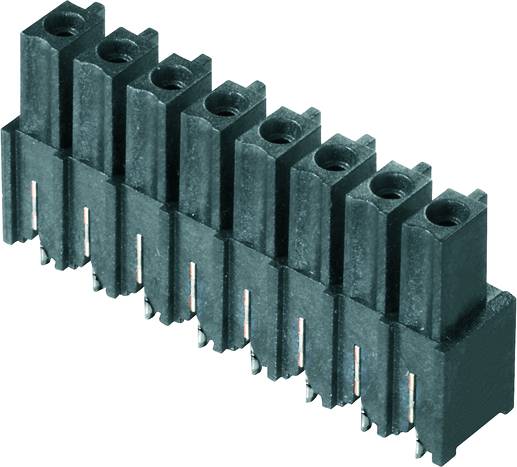

Černošedý elektrický konektor s osmi obdélníkovými zásuvkami pro kolíky, uspořádanými v jedné řadě.

Kategorie produktu

zásuvkový konektor do DPS

Provedení

zástrčka, vestavná rovná

Počet řádků

Řada

BC/SC

Rastr (rozteč)

3.81 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 21. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 50 ks)

Celková cena (72,48 Kč / kus)

3 623,97 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Konektor pro desku plošných spojů

Obsah: 50 ks
Počet řádků: 1
Počet pólů: 7

Dodatečné informace:

Technické parametry

Kategorie produktu: zásuvkový konektor do DPS

Provedení: zástrčka, vestavná rovná

Počet řádků: 1

Typ zapojení konektoru: wire to board

Řada: BC/SC

Rastr (rozteč): 3.81 mm

Počet kontaktů v řadě: 7

Počet pólů: 7

Šířka: 27.46 mm

Jmenovitý proud: 10 A

Jmenovitý proud - filtr: 10 A

Obsah: 50 ks

Rozm.: (d x š x v) 6.70 x 27.46 x 16.00 mm

Připojení: do DPS

Materiál pouzdra: LCP GF

Číslo výrobce: 1976570000

Barva: černá

Průmyslové balení: Ano

Materiál kontaktu: slitina mědi, pozinkovaná

Jmenovité napětí: 300 V

V: 16.00 mm

Délka: 6.70 mm

Splňuje RoHS: ano

Směr zástrčky: kolmo k DPS

Typ: BCL-SMT 3.81/07/180 1.5SN BK BX

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Počet pólů

Počet řádků

Provedení

Rastr (rozteč)

Šířka

Weidmüller BC/SC zásuvkový konektor do DPS 7, rozteč 3.81 mm, 1976570000, 50 ks

Objednací číslo:390268

Doručení: Po 21. 12.

Conrad Electronic

Tento produkt

10 A

zástrčka, vestavná rovná

3.81 mm

27.46 mm

Min.: 1

Násobky: 1

3 623,97 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 10, rozteč 3.81 mm, 1974890000, 50 ks

Objednací číslo:390161

Doručení: Po 21. 12.

Conrad Electronic

10 A

zástrčka, vestavná úhlová

3.81 mm

38.89 mm

Min.: 1

Násobky: 1

5 111,57 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 10, rozteč 3.81 mm, 1976610000, 50 ks

Objednací číslo:390272

Doručení: Po 21. 12.

Conrad Electronic

10 A

zástrčka, vestavná rovná

3.81 mm

38.89 mm

Min.: 1

Násobky: 1

5 111,57 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 11, rozteč 3.81 mm, 1974910000, 50 ks

Objednací číslo:390164

Doručení: Po 21. 12.

Conrad Electronic

10 A

zástrčka, vestavná úhlová

3.81 mm

42.70 mm

Min.: 1

Násobky: 1

5 648,76 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 11, rozteč 3.81 mm, 1976620000, 50 ks

Objednací číslo:390273

Doručení: Po 21. 12.

Conrad Electronic

10 A

zástrčka, vestavná rovná

3.81 mm

42.70 mm

Min.: 1

Násobky: 1

5 648,76 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 12, rozteč 3.81 mm, 1974930000, 50 ks

Objednací číslo:390166

Doručení: Po 21. 12.

Conrad Electronic

10 A

zástrčka, vestavná úhlová

3.81 mm

46.51 mm

Min.: 1

Násobky: 1

6 156,20 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 12, rozteč 3.81 mm, 1976640000, 50 ks

Objednací číslo:390275

Doručení: Po 21. 12.

Conrad Electronic

10 A

zástrčka, vestavná rovná

3.81 mm

46.51 mm

Min.: 1

Násobky: 1

6 156,20 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 2, rozteč 3.81 mm, 1974750000, 50 ks

Objednací číslo:390148

Doručení: Po 25. 1. 2027

Conrad Electronic

10 A

zástrčka, vestavná úhlová

3.81 mm

14.50 mm

Min.: 1

Násobky: 1

1 111,57 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 2, rozteč 3.81 mm, 1976490000, 50 ks

Objednací číslo:390259

Doručení: Po 21. 12.

Conrad Electronic

10 A

zástrčka, vestavná rovná

3.81 mm

16.00 mm

Min.: 1

Násobky: 1

1 111,57 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 3, rozteč 3.81 mm, 1974770000, 50 ks

Objednací číslo:390149

Doručení: Po 21. 12.

Conrad Electronic

10 A

zástrčka, vestavná úhlová

3.81 mm

14.50 mm

Min.: 1

Násobky: 1

1 577,69 Kč^*

Ke stažení

List technických údajů

List technických údajů 390268 Weidmüller BC/SC zásuvkový konektor do DPS 7, rozteč 3.81 mm, 1976570000, 50 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 390268 Weidmüller BC/SC zásuvkový konektor do DPS 7, rozteč 3.81 mm, 1976570000, 50 ks

Popis

The inverted BCL-SMT socket block for the PCB offers three significant advantages:
The BCL-SMT offers touch-safe security on the PCB which makes it ideal for live, current-carrying outputs. The BCL-SMT widens the range of applications with board-to-board connections between component assemblies.The BCL-SMT is reflow-compatible and can be seamlessly integrated into the automatic assembly and soldering process.
Two outlet directions give you a choice of position and thus more design flexibility.
180° standing 90° recumbent
Two housing variants are available for the BCL-SMT:
Without flange With inverted solder flange ("LFI", with nut)Fastened to PCB without additional screwFastened with screw to the SCZ FI
Weidmüller's 3.81-mm-pitch (0.15 inch) plug-in connectors are compatible with the layouts of customary connectors and offer space for labelling and coding.
320 V (IEC) / 300 V (UL)17.5 A (IEC) / 10 A (UL)
