Name: Weidmüller BC/SC zásuvkový konektor do DPS 5, rozteč 3.81 mm, 1975730000, 50 ks
Brand: Weidmüller
SKU: 390214
Availability: BackOrder

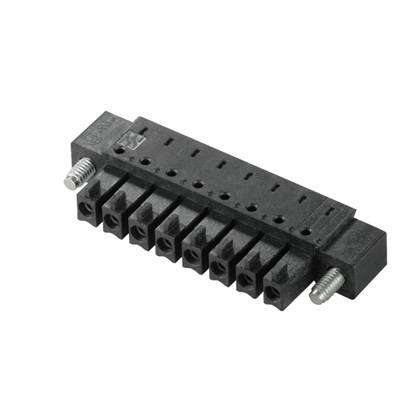

Černý elektrický konektor s osmi svorkami a dvěma bočními šrouby pro upevnění.

Kategorie produktu

zásuvkový konektor do DPS

Počet řádků

Řada

BC/SC

Rastr (rozteč)

3.81 mm

Počet pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 21. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 50 ks)

Celková cena (63,95 Kč / kus)

3 197,52 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Konektor pro desku plošných spojů

Obsah: 50 ks
Počet řádků: 1
Počet pólů: 5

Dodatečné informace:

Technické parametry

Kategorie produktu: zásuvkový konektor do DPS

Počet řádků: 1

Typ zapojení konektoru: wire to board

Řada: BC/SC

Vlastnosti: s upevňovací přírubou

Rastr (rozteč): 3.81 mm

Počet kontaktů v řadě: 5

Počet pólů: 5

Šířka: 29.34 mm

Jmenovitý proud: 10 A

Jmenovitý proud - filtr: 10 A

Obsah: 50 ks

Rozm.: (d x š x v) 8.20 x 29.34 x 14.50 mm

Připojení: do DPS

Materiál pouzdra: LCP GF

Číslo výrobce: 1975730000

Průmyslové balení: Ano

Materiál kontaktu: slitina mědi, pozinkovaná

Jmenovité napětí: 300 V

V: 14.50 mm

Délka: 8.20 mm

Splňuje RoHS: ano

Směr zástrčky: vodorovně k DPS

Typ: BCL-SMT 3.81/05/90F 1.5SN BK

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Počet pólů

Počet řádků

Řada

Rastr (rozteč)

Šířka

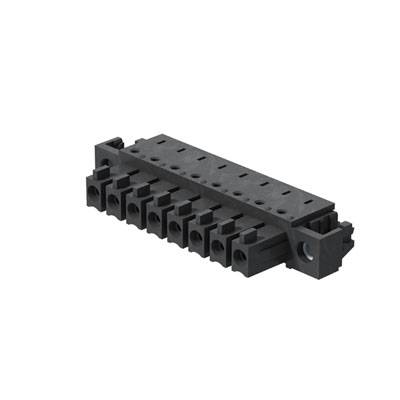

Weidmüller BC/SC zásuvkový konektor do DPS 10, rozteč 3.81 mm, 1028820000, 50 ks

Objednací číslo:281188

Doručení: Po 21. 12.

Conrad Electronic

BC/SC

3.81 mm

48.39 mm

Min.: 1

Násobky: 1

5 858,68 Kč^*

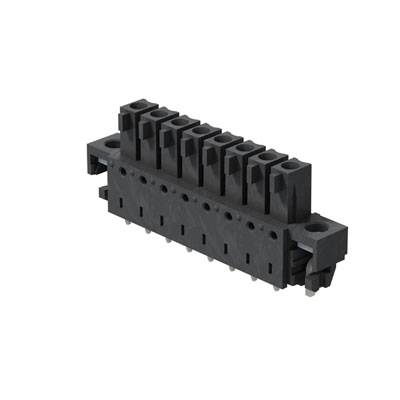

Weidmüller BC/SC zásuvkový konektor do DPS 10, rozteč 3.81 mm, 1029350000, 50 ks

Objednací číslo:281209

Doručení: Po 21. 12.

Conrad Electronic

BC/SC

3.81 mm

48.39 mm

Min.: 1

Násobky: 1

5 858,68 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 10, rozteč 3.81 mm, 1975790000, 50 ks

Objednací číslo:390222

Doručení: Čt 28. 1. 2027

Conrad Electronic

BC/SC

3.81 mm

48.39 mm

Min.: 1

Násobky: 1

5 648,76 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 11, rozteč 3.81 mm, 1028830000, 50 ks

Objednací číslo:281189

Doručení: Po 21. 12.

Conrad Electronic

BC/SC

3.81 mm

52.20 mm

Min.: 1

Násobky: 1

6 371,07 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 11, rozteč 3.81 mm, 1029360000, 50 ks

Objednací číslo:281210

Doručení: Po 21. 12.

Conrad Electronic

BC/SC

3.81 mm

52.20 mm

Min.: 1

Násobky: 1

6 371,07 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 11, rozteč 3.81 mm, 1975820000, 50 ks

Objednací číslo:390225

Doručení: Po 21. 12.

Conrad Electronic

BC/SC

3.81 mm

52.20 mm

Min.: 1

Násobky: 1

6 156,20 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 12, rozteč 3.81 mm, 1028840000, 50 ks

Objednací číslo:281191

Doručení: Po 21. 12.

Conrad Electronic

BC/SC

3.81 mm

56.01 mm

Min.: 1

Násobky: 1

6 924,79 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 12, rozteč 3.81 mm, 1029370000, 50 ks

Objednací číslo:281211

Doručení: Po 21. 12.

Conrad Electronic

BC/SC

3.81 mm

56.01 mm

Min.: 1

Násobky: 1

6 924,79 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 12, rozteč 3.81 mm, 1975830000, 50 ks

Objednací číslo:390226

Doručení: Po 21. 12.

Conrad Electronic

BC/SC

3.81 mm

56.01 mm

Min.: 1

Násobky: 1

6 709,92 Kč^*

Weidmüller BC/SC zásuvkový konektor do DPS 2, rozteč 3.81 mm, 1028720000, 50 ks

Objednací číslo:281179

Doručení: Po 21. 12.

Conrad Electronic

BC/SC

3.81 mm

17.91 mm

Min.: 1

Násobky: 1

1 706,61 Kč^*

Ke stažení

List technických údajů

List technických údajů 390214 Weidmüller BC/SC zásuvkový konektor do DPS 5, rozteč 3.81 mm, 1975730000, 50 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 390214 Weidmüller BC/SC zásuvkový konektor do DPS 5, rozteč 3.81 mm, 1975730000, 50 ks

Popis

The inverted BCL-SMT socket block for the PCB offers three significant advantages:
The BCL-SMT offers touch-safe security on the PCB which makes it ideal for live, current-carrying outputs. The BCL-SMT widens the range of applications with board-to-board connections between component assemblies.The BCL-SMT is reflow-compatible and can be seamlessly integrated into the automatic assembly and soldering process.
Two outlet directions give you a choice of position and thus more design flexibility.
180° standing 90° recumbent
Two housing variants are available for the BCL-SMT:
Without flange With inverted solder flange ("LFI", with nut)Fastened to PCB without additional screwFastened with screw to the SCZ FI
Weidmüller's 3.81-mm-pitch (0.15 inch) plug-in connectors are compatible with the layouts of customary connectors and offer space for labelling and coding.
320 V (IEC) / 300 V (UL)17.5 A (IEC) / 10 A (UL)
