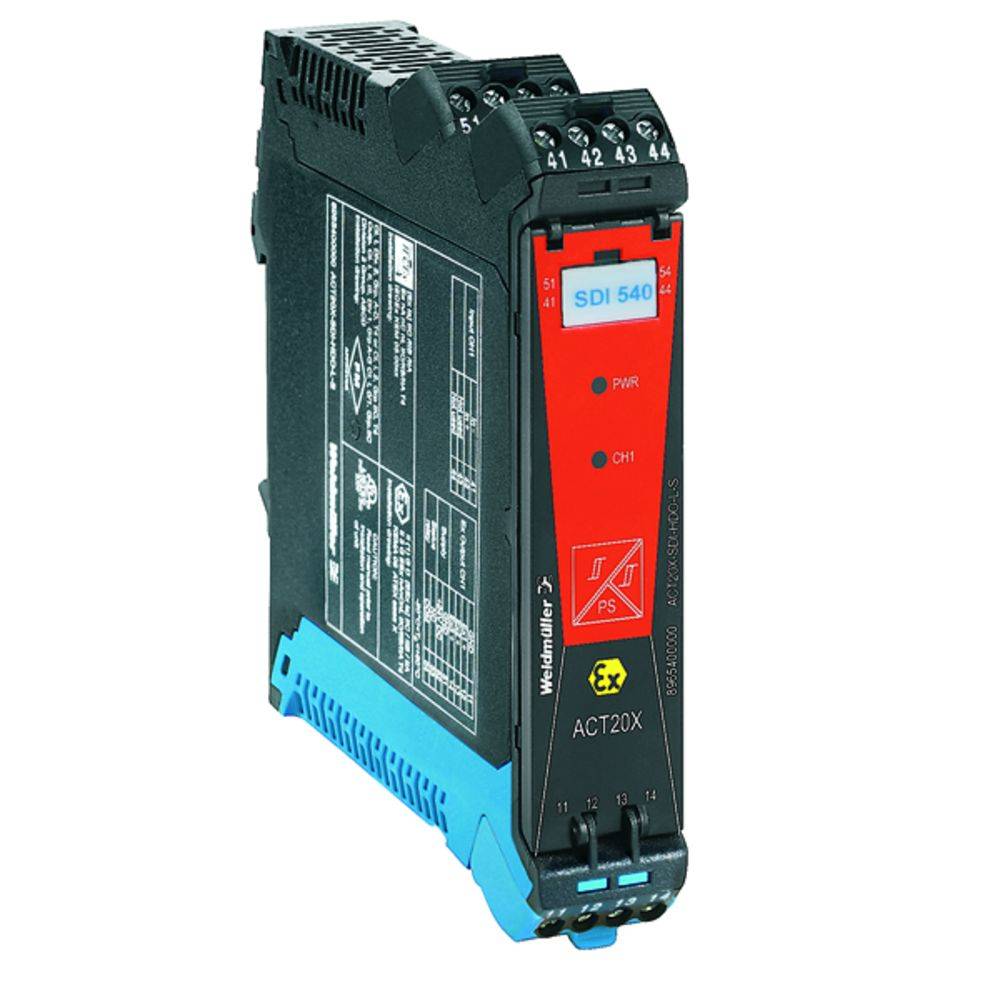

Weidmüller ACT20X-SDI-HDO-H-S 8965410000 měnič signálu 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
měnič signálu
Vstupní signál max. (napětí)
10 V
Typ
ACT20X-SDI-HDO-H-S
Rozm.
(d x š x v) 113.6 x 22.5 x 119.2 mm
Připojení
šroubovací
Datasheety: (PDF)
Počet
Celková cena (4 260,33 Kč / kus)
4 260,33 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
ACT20X, EX signal isolating converter, 1-channel version,For ignition group IIB < 60 mA,
- ACT20X-SDI HDO-H-S
Technické parametry
- Čistá hmotnost:
- Provozní teplota 170 g: - 20 °C až +60 °C
- skladovací teplota: -20 °C až +85 °C
- počet vstupů: 1
- stupeň krytí: IP20
- trvalý proud:< 0.5 a AC/0.3 a DC (bezpečná oblast),< 0.5 a AC/1 a DC (zóna 2)
- jmenovitý výkon: <62.5 VA/32 W (bezpečný rozsah),< 16 VA/32 W (zóna 2)
- vstup typ: NPN, PNP tranzistor,
- spínací signál: Výkon<
- : 2.5 W Sprutová doba odezvy: 10 ms
- průřez vodiče AWG, min
- .: AWG 26 průřez kabelu AWG, max.: Utahovací moment AWG 12, min.: 0.4 Nm utahovací moment, max.: 0.6 Nm jmenovité spínací napětí: <125 v/AC / 110 v/DC (bezpečný rozsah),< 32 v/AC / 32 v/DC (zóna 2)
- Typ
ACT20X-SDI-HDO-H-S
- Kategorie produktu
měnič signálu
- Vstupní signál max. (napětí)
10 V
- Rozm.
(d x š x v) 113.6 x 22.5 x 119.2 mm
- Připojení
šroubovací
- Výstupní signál (proud)
60 mA
- Provozní napětí
300 V (max)
- Provozní napětí max.
300 V
- Vstupní signál (napětí)
10 V/DC
- Vstupní odpor
3.5 kΩ
- Obsah
1 ks
- Konfigurace
software
- Šířka
22.5 mm
- V
119.2 mm
- Délka
113.6 mm
- Splňuje RoHS
ano
- Napájecí napětí (num.)
31.2 V/DC
- Pevný průřez (max.)
2.5 mm²
- Průřez pevný (min.)
0.25 mm²
- Hloubka
113.6 mm
- Typ
ACT20X-SDI HDO-H-S
- Hmotnost
170 g
22.5
119.2 mm
113.6 mm
3 W
-20-60 °C
Screw connection
IP20
2
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 258853 Weidmüller ACT20X-SDI-HDO-H-S 8965410000 měnič signálu 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 258853 Weidmüller ACT20X-SDI-HDO-H-S 8965410000 měnič signálu 1 ks
Popis
The ACT20X-SDI-HDO/2SDI-2HDO valve control modules are controlled from the safe zone on the input side by the switching signals (NPN, PNP) and provide digital outputs to switch actuators (solenoids, alarms) in Ex zone 0.
Depending on the module, the output current is limited for the ignition protection groups IIC/IIB to 35 mA
or 60 mA (only one channel). Integrated alarm contacts issue an alert in the event of a malfunction; this makes troubleshooting easier and increases system availability.
The rail mounted disconnect-switch amplifiers are optionally available in one- or two-channel versions.
With 11 mm width per channel, the devices need little space in the electrical cabinet.
Depending on the module, the output current is limited for the ignition protection groups IIC/IIB to 35 mA
or 60 mA (only one channel). Integrated alarm contacts issue an alert in the event of a malfunction; this makes troubleshooting easier and increases system availability.
The rail mounted disconnect-switch amplifiers are optionally available in one- or two-channel versions.
With 11 mm width per channel, the devices need little space in the electrical cabinet.
