Weidmüller 8951820000 VSPC BASE 2CL FG EX podstavec s přepěťovou ochranou Přepětová ochrana pro: rozvodná skříň 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Hlavní benefity
Surge protection for instrumentation and control,
- VSPC BASE 2CL FG EX
Technické parametry
- Délka odizolování Bemessungsanschluss: 7 mm
- připojení: šroubové připojení
- , max. utahovací moment: 0,8 Nm
- utahovací moment, min. 0,5 Nm
- provedení: svorka, ostatní
- vstupní proud, max. II: 250 mA
- rozsah svorky: max. 4 mm²
- upínací rozsah, min.: 0,5 mm²
- čepel rozměr: 0,6 x 3,5 mm
- skladovací teplota: -40 °C až 80 °C
- vodiče průřez připojení, jedna žíla: max. 4 mm²
- vodič průřez připojení, lanko, max.: 2,5 mm²
- vodič průřez připojovacího vodiče, vícežilový: max. 2,5 mm²
- jmenovitý proud IN: 450 mA
- čistá hmotnost: 75 g
- optické zobrazení funkce: ne
- lištu: TS 35, TS 35 x 7.5
- přepěťová kategorie: III
- stupeň znečištění: 3
- Kategorie produktu
podstavec s přepěťovou ochranou
- Přepětová ochrana pro
rozvodná skříň
- Provozní teplota
-40 °C až +70 °C °C
IP20
- Číslo výrobce
8951820000
- Typ
VSPC BASE 2CL FG EX
- Barva
světle modrá
- Rozm.
(š x v x h) 17.8 x 90 x 69 mm
- Šířka
17.8 mm
- V
90 mm
- Hloubka
69 mm
- Obsah
1 ks
- Hmotnost
75 g
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 258801 Weidmüller 8951820000 VSPC BASE 2CL FG EX podstavec s přepěťovou ochranou Přepětová ochrana pro: rozvodná skříň 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 258801 Weidmüller 8951820000 VSPC BASE 2CL FG EX podstavec s přepěťovou ochranou Přepětová ochrana pro: rozvodná skříň 1 ks
Popis

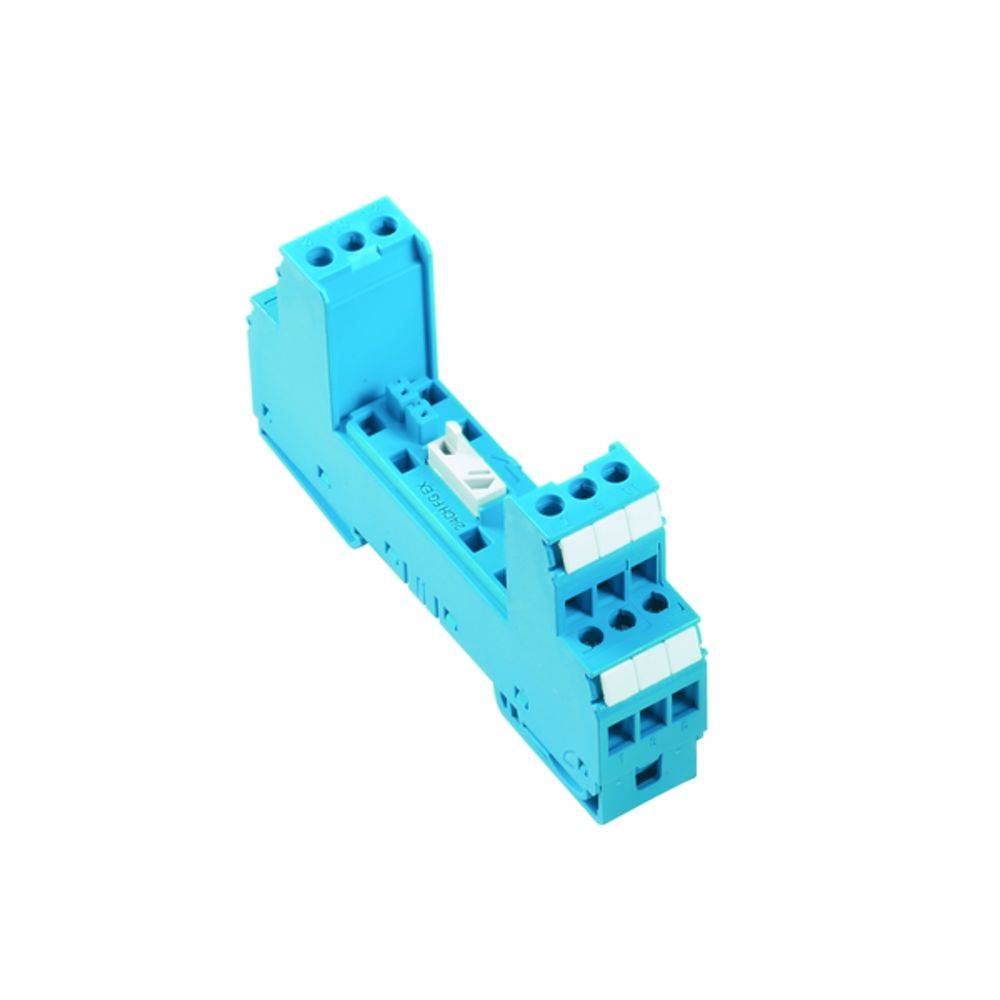

Base element for the pluggable VSPC arresters. Integrated PE foot in impedance-neutral VSPC BASE and floating-earth PE connection (FG) via a built-in sparkover gap. Can safely discharge up to 20 kA (8/20 μs) and 2.5 kA (10/350 μs) to the PE. Suitable for unearthed signal circuits.
