Weidmüller 8924480000 VSPC 1CL 24VDC zásuvný svodič pro přepěťovou ochranu Přepětová ochrana pro: rozvodná skříň 2.5 kA
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Hlavní benefity
Surge protection for instrumentation and control, without warning function / function indicator
- 1VSPC CL 24 VDC
Technické parametry
- Připojení: lze zapojit do VSPC BASE
- Provedení: svorka, ostatní
- Průchozí odpor: 2,20 Ω
- Vstupní napětí, max. Ui: 28 V
- Nejvyšší trvalé napětí, Uc (DC): 28 V
- Skladovací teplota: -40 °C až 80 °C
- Jmenovitý proud IN: 450 mA
- Čistá hmotnost: 41 g
- Optické zobrazení funkce: ne
- Počet pólů: 1
- Ochranná hladina UP (typ.):< 800 V
- Rázový proud pevnost C1:< 1 kA 8/20 μs
- Rázový proud pevnost C2: 5 kA 8/20 μs
- Rázový proud pevnost C3: 100 A 10/1000 μs
- Rázový proud pevnost D1: 2,5 kA 10/350 μs
- Kategorie přepětí: III
- Stupeň znečištění: 3
- Kategorie produktu
zásuvný svodič pro přepěťovou ochranu
- Přepětová ochrana pro
rozvodná skříň
- Únikový proud
2.5 kA
- Jmenovité napětí
24 V/DC
- Provozní teplota
-40 °C až +70 °C °C
IP20
- Číslo výrobce
8924480000
- Typ
1VSPC CL 24 VDC
- Barva
oranžová
- Rozm.
(š x v x h) 17.8 x 90 x 69 mm
- Šířka
17.8 mm
- V
90 mm
- Hloubka
69 mm
- Obsah
1 ks
Other
2.4-2.4 MHz
ANO
IP20
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 258682 Weidmüller 8924480000 VSPC 1CL 24VDC zásuvný svodič pro přepěťovou ochranu Přepětová ochrana pro: rozvodná skříň 2.5 kA
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 258682 Weidmüller 8924480000 VSPC 1CL 24VDC zásuvný svodič pro přepěťovou ochranu Přepětová ochrana pro: rozvodná skříň 2.5 kA
Popis
Analogue signal / CL (current loop) protection includes the following signals:

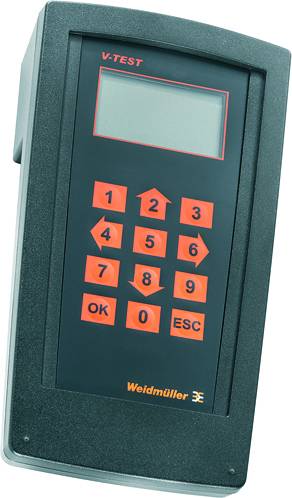

Signals from current loops (analogue measurements of transmitters over long distances) 4-20 mA, 0-20 mA, etc.Two-wire, three-wire and four-wire, without a common reference potentialfor example: fill-level measurement signals from voltage transmitters(analogue measurements of transmitters over short distances) 0-10 V, PT 100 etc.; for example: temperature measurementsPluggable arrester, with no-interrupt and impedance-neutral plug-in and pull-outCan be tested with the V-TEST testing deviceSpace-saving design for 2 analogue signalsVersion with floating-earth PE connection used to avoid differences in voltage potentialCan be used in compliance with the IEC 62305 (D1, C1, C2 and C3) installation standardIntegrated PE foot, safely discharges up to 20 kA (8/20 μs) and 2.5 kA (10/350 μs) to PEQuick identification in the electrical cabinet with coloured labelling of the voltage levelsCoding element for the different voltage levels provides safety
